Instrukcja montażu uchwytu ściennego do TV WALI 1343LKS
Szybki przewodnik montażu uchwytu ściennego WALI 1343LKS. Sprawdź kroki instalacji na ścianie z drewna lub betonu, dobór śrub VESA oraz regulację kąta nachylenia telewizora.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt ścienny WALI 1343LKS jest przeznaczony do montażu telewizorów o przekątnej do 43 cali i wadze do 15 kg. Produkt jest kompatybilny ze standardami VESA: 75x75, 100x100, 200x100 oraz 200x200 mm. Przed przystąpieniem do montażu upewnij się, że ściana jest w stanie utrzymać ciężar uchwytu wraz z telewizorem.

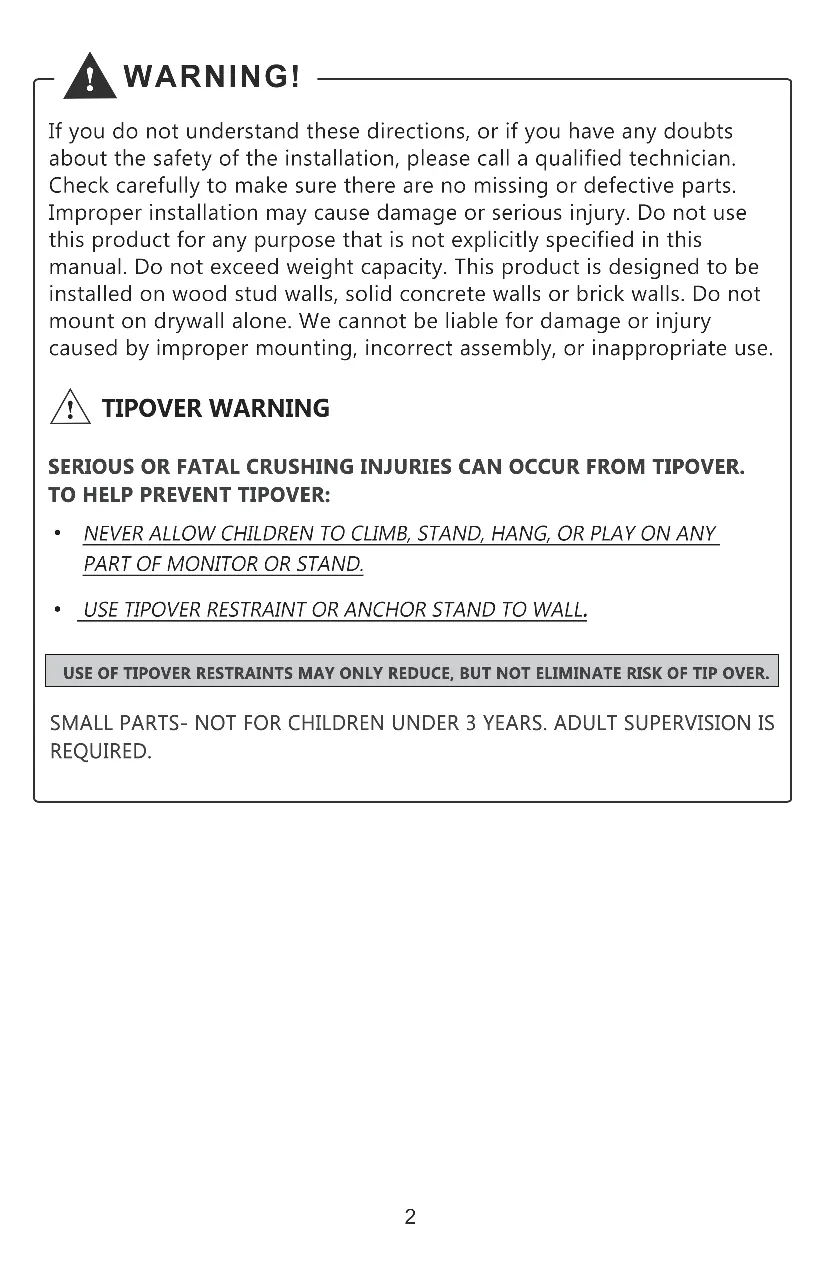

Ostrzeżenia dotyczące bezpieczeństwa
- Nie montuj uchwytu wyłącznie na płytach gipsowo-kartonowych (drywall).
- Produkt przeznaczony jest do montażu na słupach drewnianych (wood studs) lub ścianach z betonu/cegły.
- Nie przekraczaj maksymalnego udźwigu 15 kg.
- Zawsze używaj poziomicy, aby zapewnić prawidłowe ustawienie.
- Trzymaj małe części z dala od dzieci poniżej 3 roku życia.
Elementy zestawu
W skład zestawu wchodzą: ramię (A), płyta VESA (B), osłony dekoracyjne (C), adaptery (D, E), zestaw śrub (F), nakrętki (G), poziomica (H), klucz imbusowy (I) oraz zestaw śrub montażowych do telewizora (M-A do M-D) i do ściany (W-A, W-B).
Montaż na ścianie

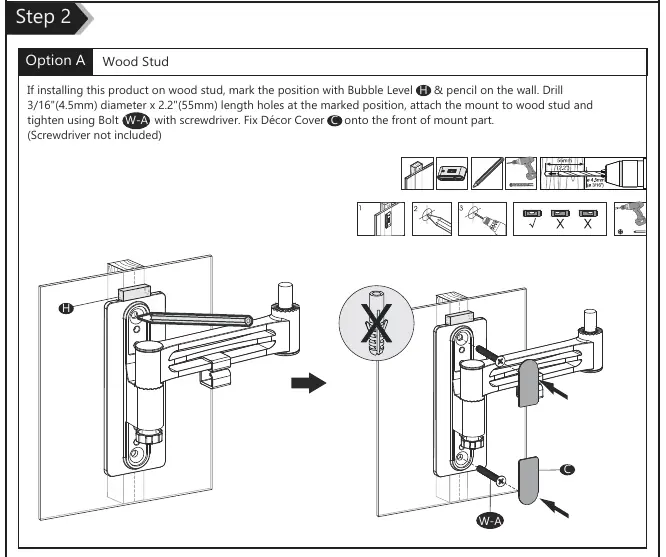

Opcja A: Słup drewniany (Wood Stud)
- Wyznacz miejsce montażu za pomocą poziomicy (H) i ołówka.
- Wywierć otwory o średnicy 4,5 mm (3/16") i głębokości 55 mm.
- Przykręć uchwyt do słupa za pomocą śrub (W-A).
- Załóż osłony dekoracyjne (C).

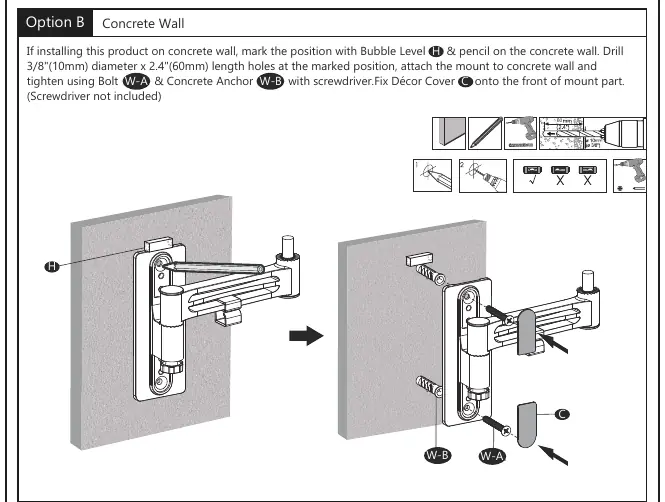

Opcja B: Ściana betonowa
- Wyznacz miejsce montażu za pomocą poziomicy (H) i ołówka.
- Wywierć otwory o średnicy 10 mm (3/8") i głębokości 60 mm.
- Umieść kołki rozporowe (W-B) w otworach.
- Przykręć uchwyt za pomocą śrub (W-A) i kołków (W-B).
- Załóż osłony dekoracyjne (C).
Montaż uchwytu do telewizora

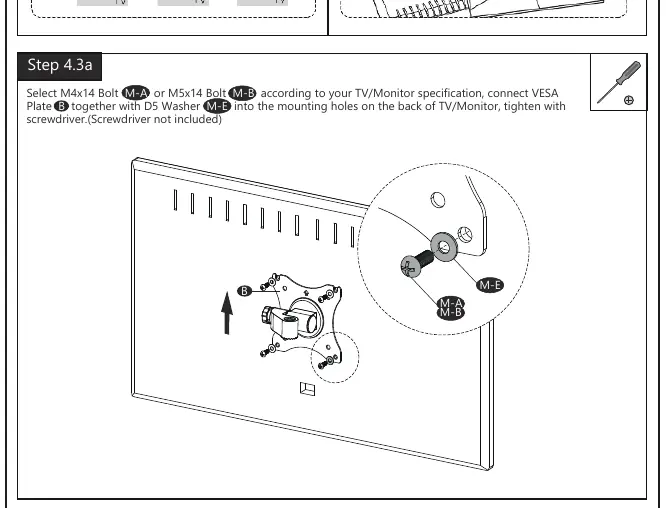

- Dobierz odpowiednie śruby (M-A, M-B, M-C lub M-D) wkręcając je ręcznie w otwory montażowe telewizora.
- W razie potrzeby użyj podkładek (M-E, M-F) oraz dystansów (M-G), aby zapewnić stabilne przyleganie płyty VESA.
- Przykręć płytę VESA (B) do telewizora. Jeśli wymagane, zamontuj adaptery (D, E) do płyty VESA za pomocą śrub (F) i nakrętek (G).
Regulacja i użytkowanie

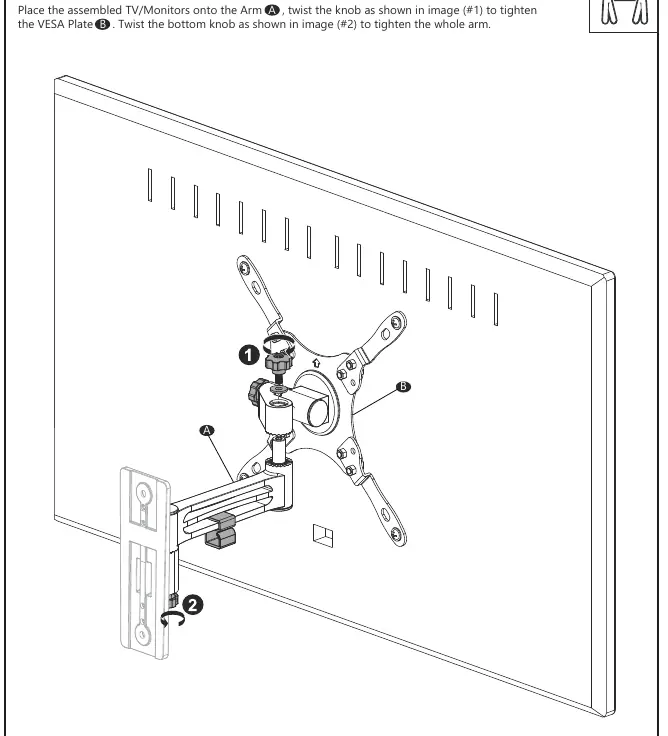

Po zamontowaniu telewizora na ramieniu (A), dokręć pokrętło zabezpieczające płytę VESA. Użyj klucza imbusowego (I), aby dokręcić wszystkie pokrętła regulacyjne po ustawieniu preferowanego kąta nachylenia i wysięgu. Przewody poprowadź przez uchwyt na kabla na ramieniu.
Praktyczna pomoc
Typowe problemy
Telewizor nie pasuje do uchwytu
Sprawdź, czy rozstaw otworów VESA w telewizorze zgadza się z obsługiwanymi standardami (75x75 do 200x200 mm) i czy użyto odpowiednich adapterów (D, E) jeśli są wymagane.
Uchwyt jest niestabilny
Upewnij się, że wszystkie śruby montażowe są dokręcone kluczem imbusowym (I), a nie tylko ręcznie. Sprawdź, czy uchwyt został zamontowany na odpowiednim podłożu (drewno/beton, nie sama płyta gipsowa).
Przed użyciem
- Sprawdź wagę telewizora (max 15 kg).
- Zweryfikuj typ ściany (drewniany słup lub beton/cegła).
- Sprawdź rozstaw otworów VESA w telewizorze.
- Przygotuj wiertarkę, wiertła, ołówek, śrubokręt i klucz płaski.
- Upewnij się, że w zestawie są wszystkie elementy (A-I, M-A do W-B).
Ilustracje i schematy
- Strona 3: Lista części niezbędnych do montażu.
- Strona 4: Instrukcja montażu na słupie drewnianym.
- Strona 5: Instrukcja montażu na ścianie betonowej.
- Strona 6-8: Dobór śrub i montaż płyty VESA do telewizora.
- Strona 9-10: Montaż telewizora na ramieniu i regulacja.
Zgodność modelu
- Nie montować na ścianach z samej płyty gipsowo-kartonowej (drywall).
- Wymaga użycia śrubokręta (brak w zestawie).
