Instrukcja montażu uchwytu TV Matchmaster 04MM-TB17
Szybki przewodnik montażu uchwytu telewizyjnego Matchmaster 04MM-TB17. Instrukcja zawiera kroki instalacji na ścianach drewnianych i betonowych, listę części oraz wskazówki dotyczące regulacji kąta nachylenia i obrotu.
Spis treści
Najważniejsze informacje
Uchwyt Matchmaster 04MM-TB17 jest przeznaczony do montażu telewizorów o przekątnej ekranu od 32 do 55 cali. Maksymalne dopuszczalne obciążenie uchwytu wynosi 50 kg. Produkt jest kompatybilny ze standardem VESA do 400x400 mm. Uchwyt umożliwia regulację nachylenia oraz obrotu telewizora.
Ważne ostrzeżenia:
- Uchwyt musi być montowany wyłącznie na ścianach o odpowiedniej nośności (drewniane słupki, beton lub cegła).
- Nie montuj uchwytu na płytach gipsowo-kartonowych bez odpowiedniego wzmocnienia konstrukcyjnego.
- Zawsze używaj dołączonych elementów montażowych i upewnij się, że są mocno dokręcone.
- Konserwacja: Sprawdzaj stabilność uchwytu co najmniej co trzy miesiące.

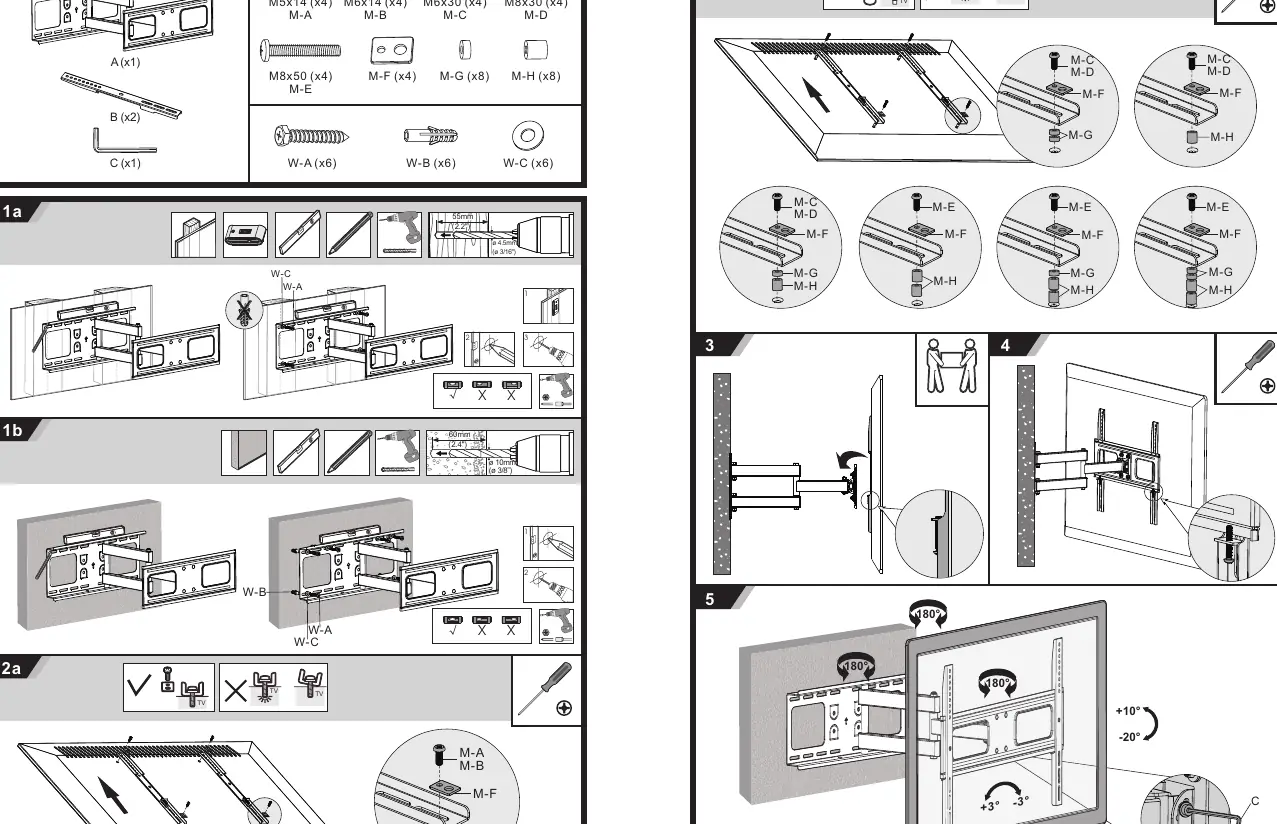

Zawartość zestawu
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy:
- Płyta ścienna (A)
- Ramiona uchwytu (B)
- Klucz imbusowy (C)
- Zestaw śrub montażowych (M-A do M-E) oraz podkładek i dystansów (M-F do M-H)
- Zestaw wkrętów ściennych i kołków (W-A do W-C)
Montaż
Proces montażu różni się w zależności od rodzaju ściany:
- Montaż na ścianie drewnianej (1a): Wymaga nawiercenia otworów o średnicy 4.5 mm na głębokość 55 mm. Użyj wkrętów W-A i podkładek W-C.
- Montaż na ścianie betonowej/ceglanej (1b): Wymaga nawiercenia otworów o średnicy 10 mm na głębokość 60 mm. Użyj wkrętów W-A, kołków W-B i podkładek W-C.
- Przygotowanie telewizora (2a/2b): Wybierz odpowiednie śruby (M-A do M-E) pasujące do otworów w Twoim telewizorze. Użyj odpowiednich podkładek (M-F, M-G) i dystansów (M-H), jeśli jest to konieczne, aby zapewnić stabilne przyleganie ramion do obudowy telewizora.
- Zawieszenie telewizora (3-4): Zawieś telewizor z zamontowanymi ramionami na płycie ściennej. Zabezpiecz całość, dokręcając śruby blokujące.
Regulacja
Po zamontowaniu telewizora możesz dostosować jego pozycję:
- Nachylenie: Możliwa regulacja w zakresie od +10° do -20°.
- Obrót: Możliwość obrotu o 180° w poziomie.
- Użyj klucza imbusowego (C), aby dokręcić lub poluzować śruby regulacyjne w celu ustawienia pożądanego oporu ruchu.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Telewizor nie przylega stabilnie do ramion uchwytu
Upewnij się, że użyłeś odpowiednich dystansów (M-H) oraz podkładek (M-F, M-G), aby zniwelować różnice w głębokości otworów montażowych telewizora.
Uchwyt nie pasuje do ściany
Sprawdź, czy ściana jest wykonana z litego betonu, cegły lub posiada drewniane słupki konstrukcyjne. Uchwyt nie jest przeznaczony do montażu na pustych ścianach z płyt gipsowo-kartonowych bez wzmocnienia.
Przed użyciem
- Sprawdź, czy waga telewizora nie przekracza 50 kg.
- Zweryfikuj rozstaw otworów VESA w telewizorze (maks. 400x400 mm).
- Przygotuj wiertarkę z wiertłem 4.5 mm (drewno) lub 10 mm (beton).
- Upewnij się, że posiadasz poziomicę, aby zamontować płytę ścienną prosto.
- Sprawdź, czy w miejscu wiercenia nie przebiegają przewody elektryczne lub rury.
Parametry w praktyce
- VESA 400x400
- Maksymalny rozstaw otworów montażowych z tyłu telewizora (w milimetrach).
- Zakres ekranu 32-55 cali
- Zalecana wielkość telewizora dla tego modelu uchwytu.
Ilustracje i schematy
- Krok 1a: Instrukcja wiercenia w drewnie (wiertło 4.5mm).
- Krok 1b: Instrukcja wiercenia w betonie/cegle (wiertło 10mm).
- Krok 5: Regulacja kąta nachylenia (+10°/-20°) oraz obrotu (180°).
Zgodność modelu
- Kompatybilny z większością telewizorów 32-55 cali.
- Wymaga solidnej ściany nośnej.
