Instrukcja montażu uchwytu ściennego do telewizora Matchmaster 04MM-TB07
Szybki przewodnik montażu uchwytu ściennego Matchmaster 04MM-TB07. Dowiedz się, jak bezpiecznie zamontować telewizor, dobrać śruby VESA i sprawdzić kompatybilność z Twoim urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o montażu
Uchwyt ścienny Matchmaster 04MM-TB07 jest przeznaczony do montażu telewizorów o przekątnej do 90 cali i wadze nieprzekraczającej 75 kg. Przed przystąpieniem do instalacji upewnij się, że ściana jest w stanie utrzymać ciężar urządzenia wraz z uchwytem. Montaż powinien być przeprowadzony przez wykwalifikowany personel.
Specyfikacja techniczna i kompatybilność
Uchwyt obsługuje standardy VESA: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400 oraz 800x400 mm. Upewnij się, że Twój telewizor mieści się w zakresie wagowym i posiada odpowiedni rozstaw otworów montażowych.
Zawartość zestawu
W opakowaniu znajdują się:

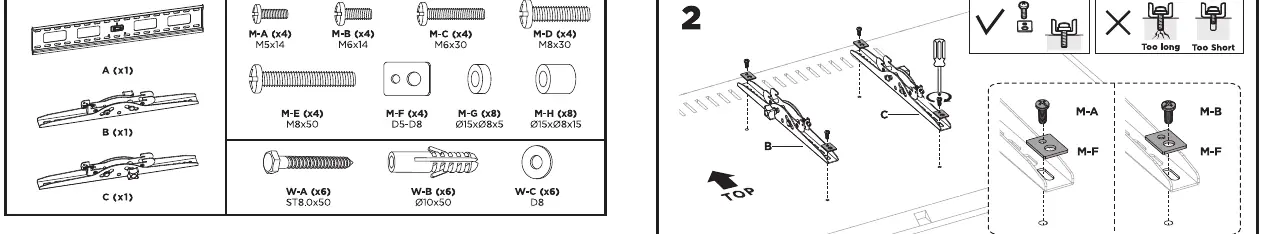

- Płyta ścienna (A)
- Wsporniki montażowe do telewizora (B, C)
- Zestaw śrub (M-A, M-B, M-C, M-D, M-E)
- Podkładki i dystanse (M-F, M-G, M-H)
- Zestaw montażowy do ściany (W-A, W-B, W-C)
Instrukcja montażu krok po kroku

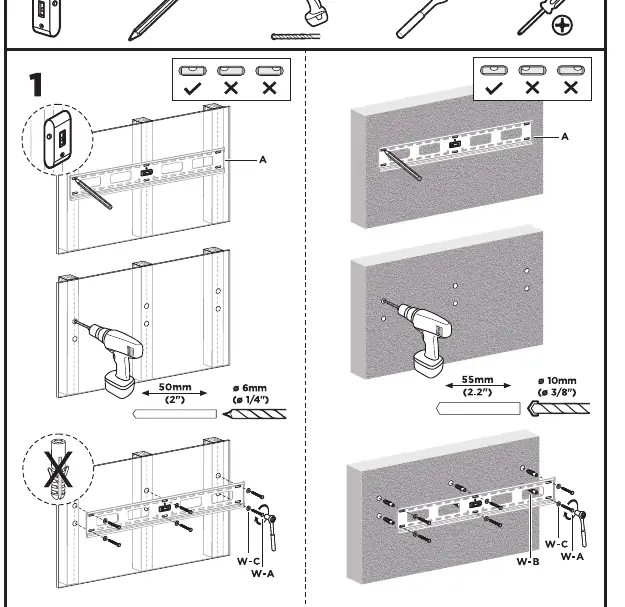

Krok 1: Montaż płyty ściennej
Przyłóż płytę ścienną (A) do ściany w wybranym miejscu, używając poziomnicy, aby upewnić się, że jest prosto. Zaznacz otwory ołówkiem. Wywierć otwory w ścianie (wiertło 10 mm dla betonu/cegły). Włóż kołki rozporowe (W-B) i przykręć płytę ścienną za pomocą śrub (W-A) oraz podkładek (W-C).

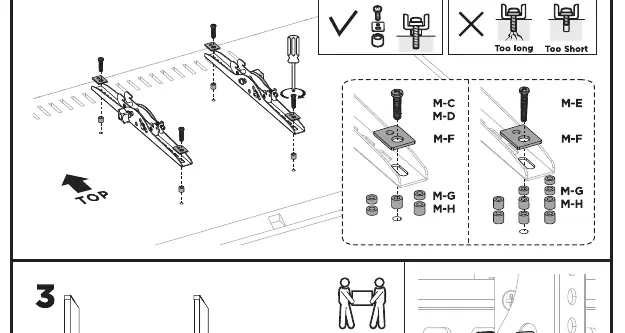

Krok 2: Montaż wsporników do telewizora
Wybierz odpowiednie śruby (M-A do M-E) pasujące do otworów w Twoim telewizorze. Jeśli śruby są za długie, użyj dystansów (M-G, M-H). Przykręć wsporniki (B, C) do tylnej części telewizora, upewniając się, że są skierowane w odpowiednią stronę (zgodnie z oznaczeniem TOP).
Krok 3: Zawieszenie telewizora
Zawieś telewizor ze wspornikami na zamontowanej płycie ściennej. Po zawieszeniu upewnij się, że telewizor jest stabilny i dokręć śruby zabezpieczające, aby zapobiec przypadkowemu zsunięciu się urządzenia.
Bezpieczeństwo i konserwacja
Regularnie (co najmniej co trzy miesiące) sprawdzaj, czy wszystkie śruby są dokręcone, a uchwyt jest stabilnie zamocowany do ściany. Nie przekraczaj maksymalnego dopuszczalnego obciążenia 75 kg.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Telewizor nie pasuje do wsporników.
Sprawdź standard VESA telewizora i upewnij się, że używasz odpowiednich śrub (M-A do M-E) oraz podkładek/dystansów (M-G, M-H) zgodnie z instrukcją.
Śruby są za długie lub za krótkie.
Użyj odpowiednich podkładek dystansowych (M-G, M-H), aby dopasować głębokość wkręcenia śruby do otworu w telewizorze.
Przed użyciem
- Sprawdź, czy ściana jest w stanie utrzymać ciężar telewizora i uchwytu (maks. 75 kg).
- Upewnij się, że posiadasz odpowiednie narzędzia: wiertarkę, poziomnicę, ołówek, klucz i śrubokręt.
- Zweryfikuj standard VESA swojego telewizora.
- Sprawdź, czy w zestawie znajdują się wszystkie elementy montażowe wymienione w instrukcji.
Parametry w praktyce
- Maksymalne obciążenie
- 75 kg. Nie przekraczaj tej wartości.
- Standard VESA
- Obsługiwane rozstawy otworów: 200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400 mm.
- Maksymalny rozmiar TV
- 90 cali.
Ilustracje i schematy
- Krok 1 pokazuje wiercenie otworów w ścianie i montaż płyty ściennej za pomocą kołków rozporowych.
- Krok 2 ilustruje dobór śrub i dystansów do otworów montażowych z tyłu telewizora.
- Krok 3 przedstawia sposób zawieszenia telewizora na płycie ściennej i zabezpieczenie go śrubami blokującymi.
Zgodność modelu
- Uchwyt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Montaż na ścianach betonowych lub z cegły wymaga użycia odpowiednich kołków rozporowych.
