Instrukcja montażu masztu antenowego Matchmaster 11MM-MT20
Szybki przewodnik instalacji masztu antenowego Matchmaster 11MM-MT20. Dowiedz się, jak bezpiecznie zamontować maszt, ustawić odciągi i zabezpieczyć antenę zgodnie z wytycznymi producenta.
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy montażu masztów antenowych z serii Matchmaster Telomast (11MM-MT20, 30 i 50). Ze względu na charakter prac wysokościowych i obciążenia konstrukcyjne, instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym używać kasku ochronnego i obuwia roboczego oraz zachować bezpieczną odległość od linii energetycznych.
Bezpieczeństwo i przygotowanie
- Przed rozpoczęciem prac sprawdź, czy wymagane są zezwolenia budowlane lub plany BHP zgodnie z lokalnymi przepisami.
- Wybierz odpowiednie miejsce montażu. Podstawa i punkty kotwiczenia odciągów muszą być zdolne do przeniesienia obciążeń projektowych.
- Dostępne są dedykowane podstawy montażowe: 11MM-TRM-MD (dachy skośne/płaskie), 11MM-IRM (dachy z blachy) oraz 11MM-LARM (dachy płaskie/skośne).
Montaż masztu krok po kroku

- Przygotowanie podstawy: Zamontuj podstawę masztu w wybranym punkcie. Zainstaluj śruby rzymskie w punktach kotwiczenia odciągów. Upewnij się, że odciągi nie znajdują się bliżej podstawy niż wskazano na schemacie (fig 1).
- Przygotowanie masztu: Usuń zawleczkę transportową (fig 2) z dołu masztu oraz małą śrubę z górnych pierścieni blokujących. Zdejmij górne wsporniki odciągów i płytki, a następnie załóż je w odwrotnej kolejności. Wkręć śruby blokujące tak, aby wystawały do górnego otworu każdej sekcji (z wyjątkiem sekcji górnej).
- Instalacja odciągów: Zamontuj kausze w płytkach odciągów i przymocuj linki za pomocą zacisków linowych (trzy zaciski na koniec linki).
- Pionowanie: Ustaw maszt w podstawie, przymocuj dolne odciągi do śrub rzymskich. Użyj poziomicy, aby sprawdzić pion (fig 5).
- Montaż anteny: Używając podestu roboczego, zamontuj antenę i kabel zasilający. Ustaw płytki odciągów w tym samym kierunku.
- Wysuwanie masztu: Wysuwaj sekcje masztu, blokując je śrubami i wkładając kołki zabezpieczające (fig 6). Po wysunięciu sekcji, opuść ją na kołki i obróć, aż wycięcia zazębią się z kołami.
Dane techniczne i obciążenia
Instalator jest odpowiedzialny za zapewnienie, że konstrukcja, do której mocowany jest maszt, wytrzyma obciążenia projektowe. Maksymalna dopuszczalna waga anteny wynosi 15 kg, a powierzchnia wiatrowa do 0,30 m2. Naciąg wstępny odciągów powinien wynosić 10% minimalnej siły zrywającej (dla linki 7/1.25 G380 jest to 32 kg).
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Użyj poziomicy (fig 5) i wyreguluj naciąg odciągów za pomocą śrub rzymskich, aż maszt będzie w pionie.
Upewnij się, że odciągi są zakotwiczone w odległościach zgodnych z rysunkiem (fig 1) i nie są zbyt blisko podstawy.
Przed użyciem
- Sprawdź, czy posiadasz odpowiednie uprawnienia do prac wysokościowych.
- Upewnij się, że w pobliżu nie ma linii energetycznych.
- Przygotuj odpowiednie mocowanie (podstawa dla dachu płaskiego/skośnego).
- Sprawdź, czy podłoże wytrzyma obciążenia projektowe.
- Upewnij się, że posiadasz wszystkie elementy: śruby rzymskie, zaciski linowe, kołki zabezpieczające.
Parametry w praktyce
- Maksymalna waga anteny
- 15 kg
- Klasyfikacja wiatrowa
- Do W41
- Naciąg wstępny (dla 7/1.25 G380)
- 32 kg
Ilustracje i schematy

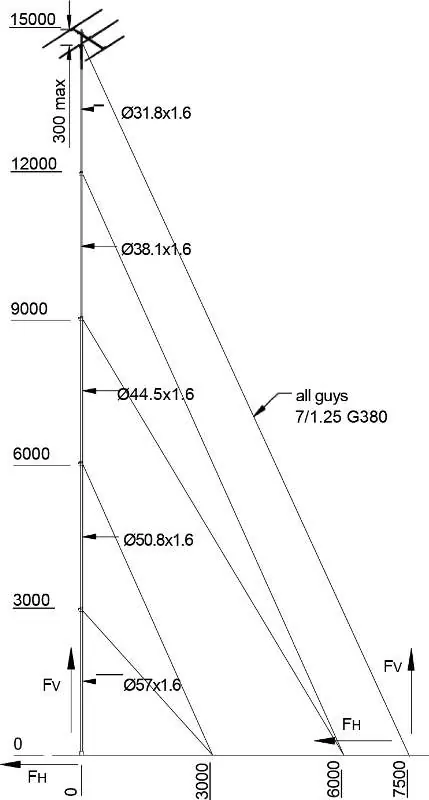

- Fig 1: Schemat rozmieszczenia odciągów dla masztu 15m.
- Fig 2: Lokalizacja zawleczki transportowej.
- Fig 6: Szczegóły łączenia sekcji masztu z pinami zabezpieczającymi.
Zgodność modelu
- Kompatybilny z podstawami: 11MM-TRM-MD, 11MM-IRM, 11MM-LARM.
