Instrukcja montażu uchwytu ściennego WALI 1330LM-ES
Szybki przewodnik montażu uchwytu ściennego WALI 1330LM-ES. Dowiedz się, jak bezpiecznie zamontować uchwyt na ścianie z cegły lub drewna, jakie narzędzia są potrzebne i jak wyregulować kąt nachylenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu uchwytu ściennego WALI 1330LM-ES. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w stanie utrzymać ciężar urządzenia. Uwaga: Zestaw montażowy nie jest przeznaczony do ścian ze stalowymi słupkami ani ścian z pustaków. W przypadku wątpliwości co do rodzaju ściany lub bezpieczeństwa montażu, należy skonsultować się z wykwalifikowanym instalatorem.
Wymagane narzędzia
- Wiertarka
- Wiertło do muru 10mm (do ścian z cegły)
- Wiertło 4mm (do ścian drewnianych)
- Śrubokręt krzyżakowy
- Poziomica

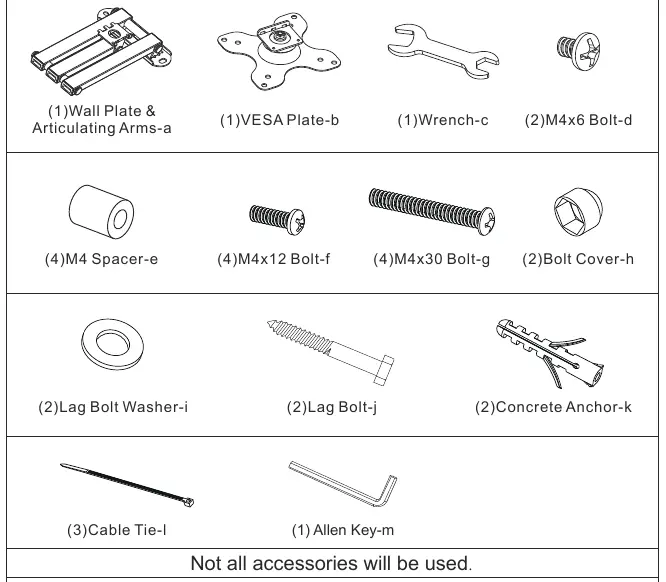

Lista części
Przed rozpoczęciem montażu sprawdź, czy w opakowaniu znajdują się wszystkie elementy:
- Płyta ścienna z ramionami (a)
- Płyta VESA (b)
- Klucz płaski (c)
- Śruby M4x6 (d), M4x12 (f), M4x30 (g)
- Dystanse M4 (e)
- Osłony śrub (h)
- Podkładki pod śruby (i)
- Śruby typu Lag Bolt (j)
- Kołki rozporowe (k)
- Opaski kablowe (l)
- Klucz imbusowy (m)
Montaż uchwytu do ściany

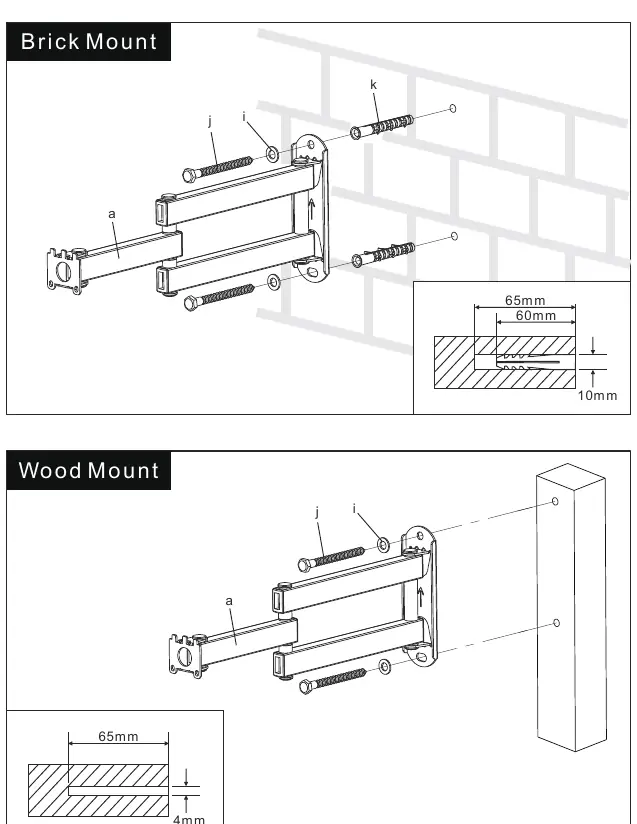

Krok 1: Wybierz miejsce montażu i użyj poziomicy, aby zaznaczyć otwory.
- Montaż w cegle: Wywierć otwory wiertłem 10mm. Włóż kołki rozporowe (k). Przykręć płytę ścienną (a) za pomocą śrub (j) i podkładek (i).
- Montaż w drewnie: Wywierć otwory wiertłem 4mm. Przykręć płytę ścienną (a) bezpośrednio do belki drewnianej za pomocą śrub (j) i podkładek (i).
Montaż płyty VESA i regulacja
Krok 2: Przymocuj płytę VESA (b) do otworów montażowych urządzenia za pomocą odpowiednich śrub (f lub g) i dystansów (e), jeśli są wymagane.
Krok 3: Zawieś płytę VESA na gnieździe ramienia uchwytu. Zabezpiecz połączenie śrubą (d).
Krok 4: Wyreguluj kąt nachylenia urządzenia. Po zakończeniu regulacji załóż osłony śrub (h) dla estetycznego wykończenia.
Praktyczna pomoc
Typowe problemy
Uchwyt nie pasuje do ściany z pustaków lub stalowych słupków.
Dostarczone elementy montażowe nie są przeznaczone do takich powierzchni. Należy skonsultować się z lokalnym sklepem budowlanym w celu dobrania odpowiednich kotew.
Niepewność co do wytrzymałości ściany.
Jeśli nie masz pewności co do nośności ściany, skontaktuj się z wykwalifikowanym instalatorem.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Upewnij się, że posiadasz wiertarkę, wiertła 4mm i 10mm, śrubokręt krzyżakowy oraz poziomicę.
- Zidentyfikuj rodzaj ściany (cegła lub drewno).
- Przeczytaj całą instrukcję przed rozpoczęciem montażu.
Parametry w praktyce
- Wiertło 10mm
- Wymagane przy montażu w cegle (wraz z kołkiem rozporowym).
Ilustracje i schematy
- Brick Mount: Wymaga użycia kołków rozporowych (k) i wiertła 10mm.
- Wood Mount: Wymaga wkręcenia bezpośrednio w drewno przy użyciu wiertła 4mm.
Zgodność modelu
- Nie stosować do ścian ze stalowymi słupkami.
- Nie stosować do ścian z pustaków.
