Instrukcja montażu uchwytu do projektora WALI 1330LM-PM
Szybki przewodnik montażu uchwytu do projektora WALI 1330LM-PM. Instrukcje krok po kroku dla montażu na ścianie drewnianej i betonowej, dobór adapterów śrub oraz regulacja kąta nachylenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu uchwytu WALI 1330LM-PM należy zapoznać się z kluczowymi ograniczeniami bezpieczeństwa. Zabrania się montażu uchwytu na ścianach z płyt gipsowo-kartonowych (drywall) oraz na sufitach skośnych. Niewłaściwy montaż może prowadzić do uszkodzenia sprzętu lub poważnych obrażeń ciała. Należy zawsze przestrzegać limitów wagowych i upewnić się, że konstrukcja ściany jest w stanie utrzymać ciężar projektora.
Zawartość zestawu i narzędzia
Zestaw zawiera ramię przegubowe z płytą ścienną, głowicę uniwersalną, śruby montażowe (M6x35, lag bolts), kołki rozporowe do betonu, podkładki, adaptery śrub (1/4" do M4 oraz 1/4" do M6) oraz opaski kablowe. Do montażu wymagane są narzędzia (brak w zestawie): wykrywacz profili (stud finder), poziomica, ołówek, wiertarka elektryczna, klucz nasadowy oraz śrubokręt.
Montaż na ścianie
Wybierz odpowiednią metodę montażu w zależności od rodzaju ściany:

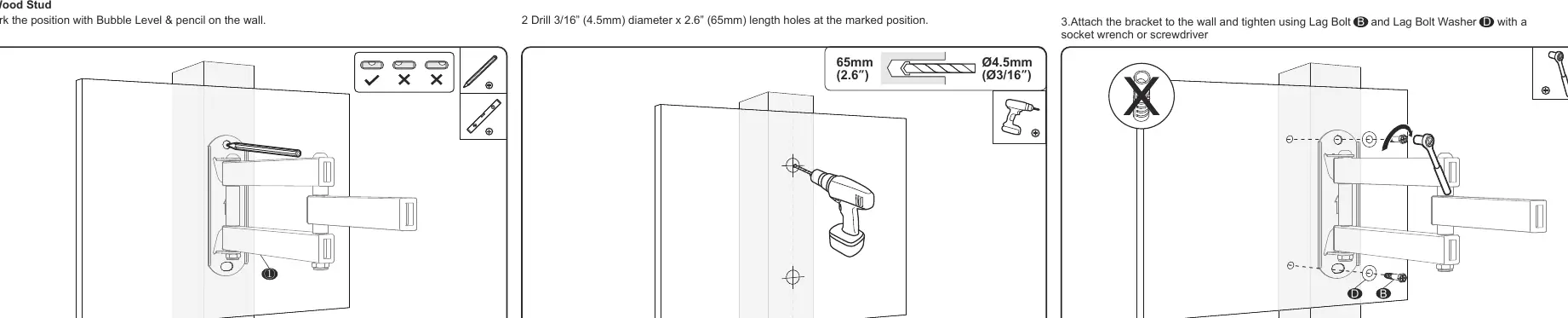

- Ściana drewniana (Wood Stud): Zaznacz pozycję na słupku za pomocą poziomicy i ołówka. Wywierć otwory o średnicy 3/16" (4.5mm) i głębokości 2.6" (65mm). Przymocuj płytę ścienną za pomocą śrub (Lag Bolt B) i podkładek (D).

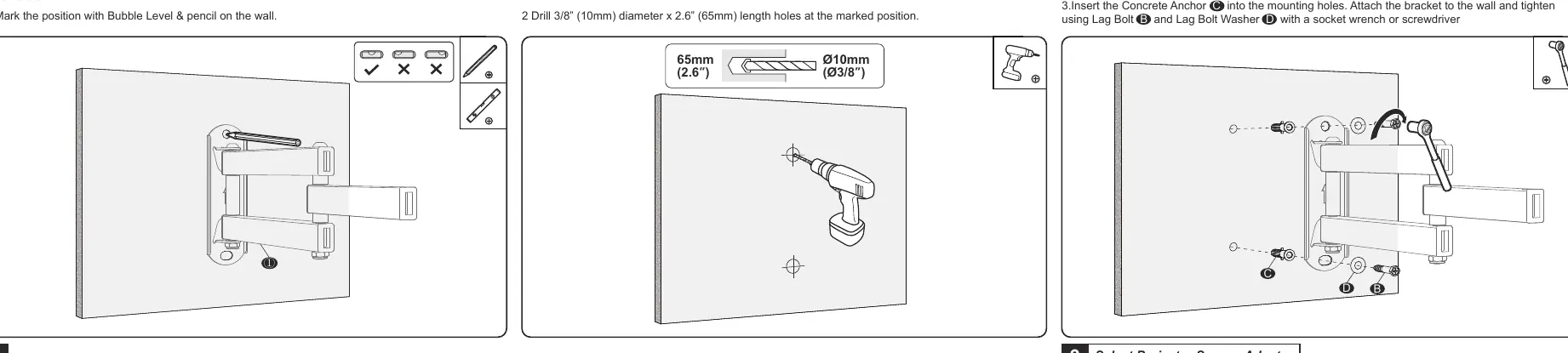

- Ściana betonowa: Zaznacz pozycję na ścianie. Wywierć otwory o średnicy 3/8" (10mm) i głębokości 2.6" (65mm). Włóż kołki rozporowe (Concrete Anchor C) do otworów, a następnie przykręć płytę ścienną za pomocą śrub (Lag Bolt B) i podkładek (D).
Montaż projektora

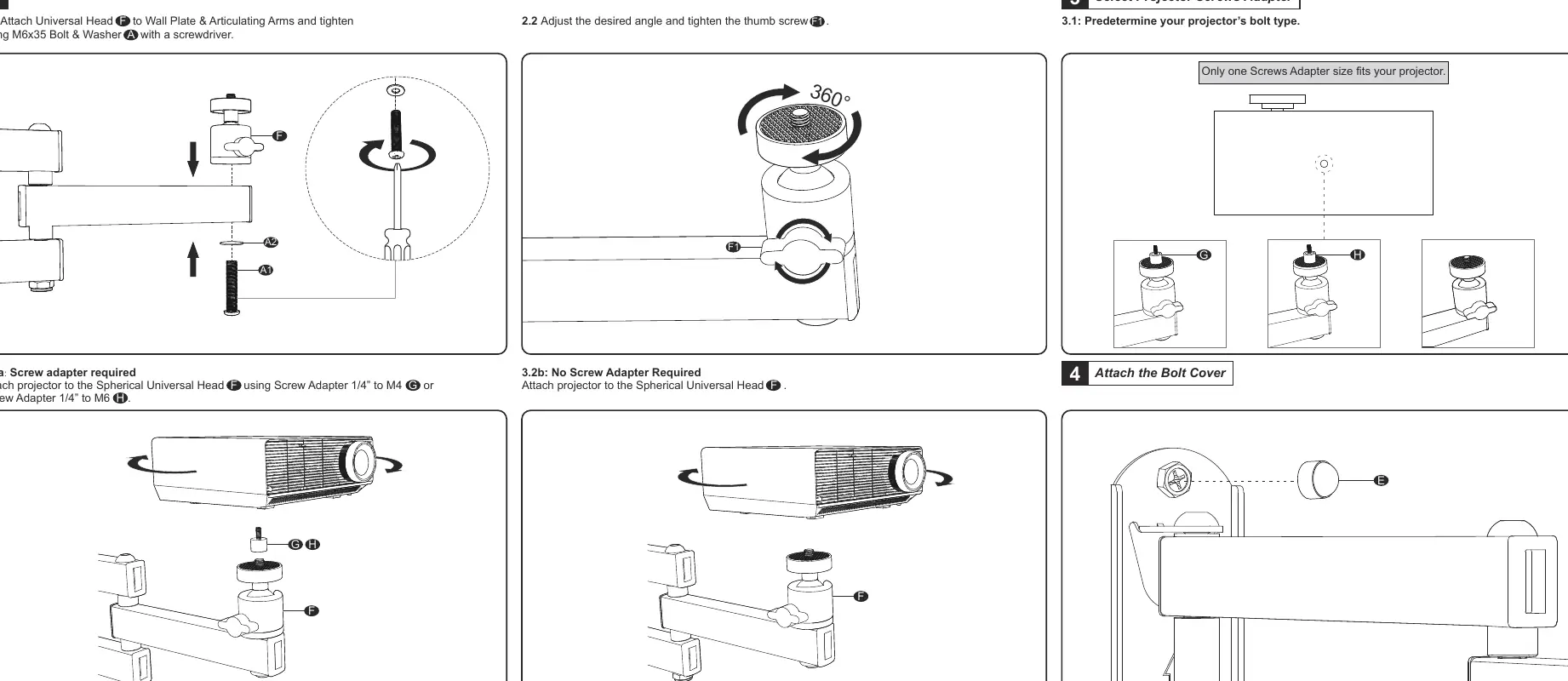

- Przymocuj głowicę uniwersalną (Universal Head F) do ramienia za pomocą śruby M6x35 (A) i dokręć śrubokrętem.
- Ustaw pożądany kąt nachylenia i dokręć śrubę motylkową (thumb screw F1).
- Określ typ gwintu w projektorze. Jeśli wymagany jest adapter, użyj dołączonego adaptera 1/4" do M4 (G) lub 1/4" do M6 (H). Jeśli projektor posiada standardowy otwór 1/4", przykręć go bezpośrednio do głowicy.
- Po zamontowaniu projektora, nałóż osłonę śruby (Bolt Cover E) na miejsce połączenia.
Praktyczna pomoc
Typowe problemy
Montaż na ścianie z płyt gipsowo-kartonowych (drywall)
Zabroniony. Uchwyt musi być montowany wyłącznie do litego drewna (słupków) lub betonu.
Montaż na suficie skośnym
Zabroniony. Konstrukcja nie jest przeznaczona do montażu na sufitach skośnych.
Projektor nie pasuje do głowicy
Sprawdź, czy wymagany jest adapter. Użyj dołączonych adapterów 1/4" do M4 lub 1/4" do M6, jeśli otwory montażowe projektora są mniejsze niż 1/4".
Przed użyciem
- Sprawdź, czy ściana jest wykonana z litego drewna lub betonu.
- Upewnij się, że posiadasz wiertarkę, poziomicę i wykrywacz profili.
- Sprawdź, czy zestaw zawiera wszystkie części (śruby, adaptery, głowicę).
- Upewnij się, że waga projektora nie przekracza limitu nośności uchwytu.
Parametry w praktyce
- Wiertło 3/16" (4.5mm)
- Wymagane do nawiercenia otworów w słupkach drewnianych.
- Wiertło 3/8" (10mm)
- Wymagane do nawiercenia otworów w ścianie betonowej.
- Głębokość otworu 2.6" (65mm)
- Minimalna głębokość wiercenia dla obu typów ścian.
Ilustracje i schematy
- Schemat montażu na słupku drewnianym pokazuje użycie poziomicy do wyznaczenia linii pionowej.
- Schemat montażu w betonie ilustruje poprawne umieszczenie kołka rozporowego przed wkręceniem śruby.
- Schemat adapterów pokazuje trzy opcje: bezpośrednie przykręcenie lub użycie adaptera M4/M6.
Zgodność modelu
- Kompatybilny z projektorami posiadającymi otwory montażowe 1/4", M4 lub M6.
- Nie montować na ścianach z płyt gipsowo-kartonowych (drywall).
