Instrukcja montażu uchwytu ściennego AV:Link 129.165UK

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu stałego uchwytu ściennego AV:Link 129.165UK. Uchwyt przeznaczony jest do telewizorów o przekątnej do 70 cali i wadze nieprzekraczającej 35 kg. Przed przystąpieniem do prac upewnij się, że ściana jest w stanie utrzymać ciężar telewizora wraz z uchwytem.

Bezpieczeństwo i ostrzeżenia

• Montaż powinien być przeprowadzony przez wykwalifikowany personel.
• Używaj wyłącznie dołączonych elementów montażowych. Nie dokręcaj śrub zbyt mocno.
• Uchwyt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
• Sprawdzaj stabilność uchwytu co najmniej raz na trzy miesiące.
• W przypadku braku części lub uszkodzeń, nie przystępuj do montażu i skontaktuj się ze sprzedawcą.

Specyfikacja techniczna

• Maksymalne obciążenie: 35 kg
• Maksymalna przekątna ekranu: 70 cali
• Standard VESA: od 200x200 do 600x400

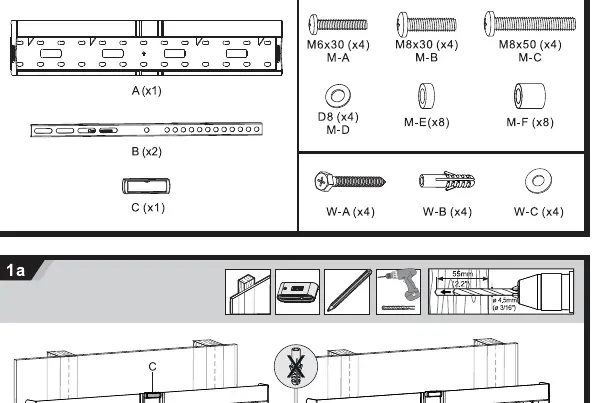

Montaż na ścianie

1. Przygotuj miejsce montażu, używając poziomicy.
2. W przypadku ściany betonowej lub ceglanej, wywierć otwory o średnicy 10 mm i głębokości 60 mm.
3. W przypadku konstrukcji drewnianych, wywierć otwory o średnicy 4,5 mm i głębokości 55 mm.
4. Przykręć płytę ścienną do ściany, upewniając się, że jest wypoziomowana.

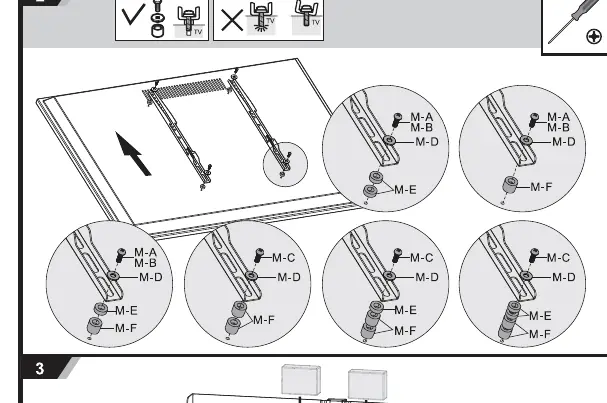

Montaż uchwytów do telewizora

1. Połóż telewizor ekranem do dołu na miękkiej powierzchni.
2. Wybierz odpowiednie śruby (M6 lub M8) pasujące do otworów w Twoim telewizorze.
3. Przymocuj szyny montażowe do tylnej części telewizora, używając odpowiednich podkładek i tulei dystansowych, jeśli są wymagane.

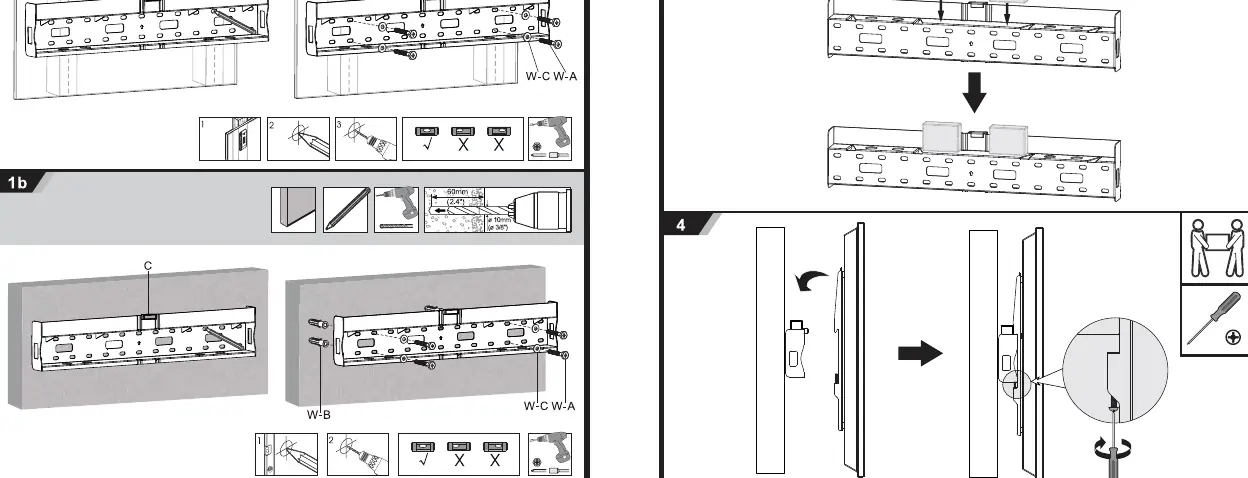

Zawieszenie i zabezpieczenie telewizora

1. Zawieś telewizor z zamontowanymi szynami na płycie ściennej.
2. Upewnij się, że telewizor jest stabilnie osadzony.
3. Dokręć śruby zabezpieczające na dole szyn, aby zablokować telewizor na płycie ściennej i zapobiec jego przypadkowemu zsunięciu.
