Instrukcja montażu uchwytu ściennego WALI 1330LM

Najważniejsze informacje z instrukcji

Uchwyt ścienny WALI 1330LM jest przeznaczony do montażu telewizorów na pionowych ścianach. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w stanie utrzymać ciężar urządzenia. Uwaga: Uchwyt nie jest przeznaczony do montażu na ścianach ze stalowymi profilami (steel studs) ani na ścianach z pustaków (cinder block). Jeśli nie masz pewności co do konstrukcji ściany, skonsultuj się z wykwalifikowanym instalatorem.

Wymagane narzędzia

• Wiertarka
• Wiertło 4mm (do drewna)
• Wiertło 10mm (do cegły)
• Śrubokręt krzyżowy
• Poziomica

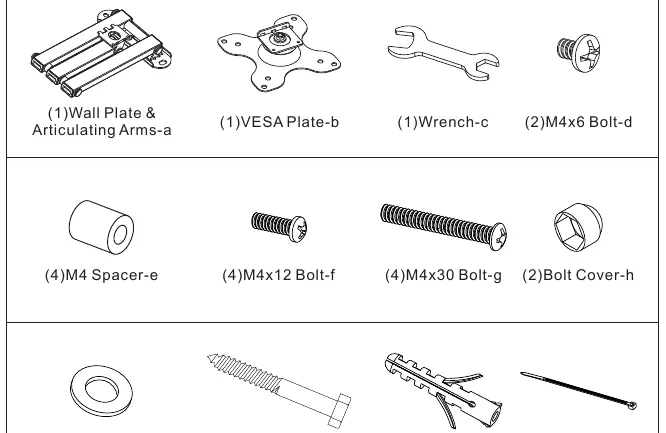

Zawartość zestawu

Przed montażem sprawdź, czy posiadasz wszystkie elementy:

• Płyta ścienna z ramionami (a)
• Płyta VESA (b)
• Klucz (c)
• Śruby: M4x6 (d), M4x12 (f), M4x30 (g)
• Tuleje dystansowe (e), podkładki (i), śruby lag (j), kołki rozporowe (k), opaski kablowe (l)
• Osłony śrub (h)

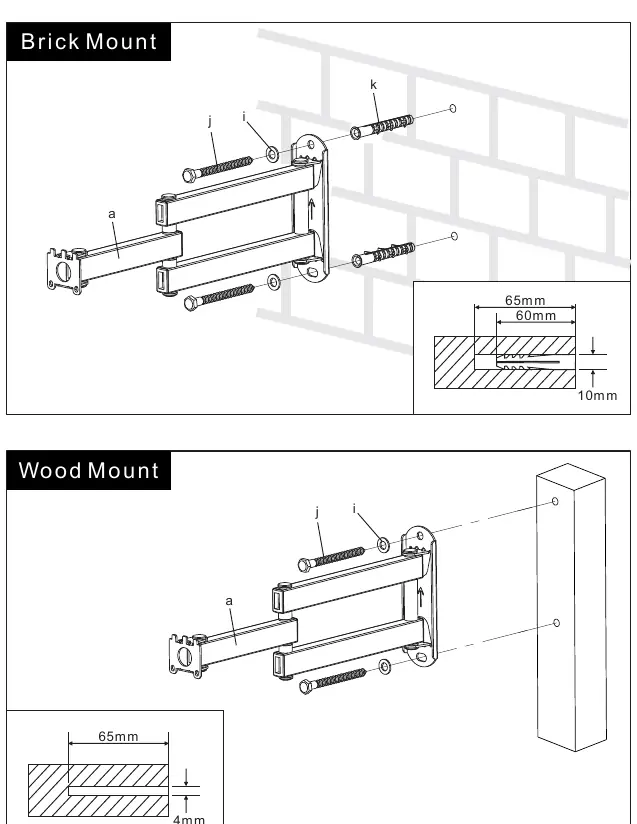

Montaż płyty ściennej

Wybierz odpowiednią metodę montażu w zależności od typu ściany:

• Montaż w cegle: Wywierć otwory o średnicy 10mm i głębokości 60mm. Użyj kołków rozporowych (k), podkładek (i) oraz śrub (j) do przymocowania płyty ściennej.
• Montaż w drewnie: Wywierć otwory o średnicy 4mm i głębokości 65mm. Użyj śrub (j) oraz podkładek (i) do bezpośredniego przykręcenia płyty do drewnianej belki.

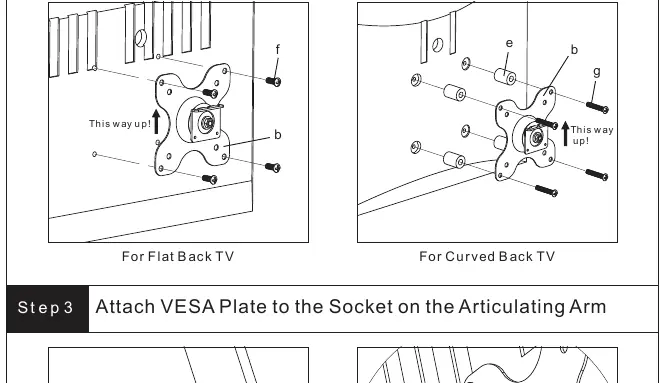

Montaż płyty VESA do telewizora

Przymocuj płytę VESA (b) do otworów montażowych z tyłu telewizora. Użyj odpowiednich śrub (f lub g) oraz tulei dystansowych (e) w zależności od tego, czy tył telewizora jest płaski czy zakrzywiony. Upewnij się, że strzałka na płycie wskazuje kierunek "This way up!".

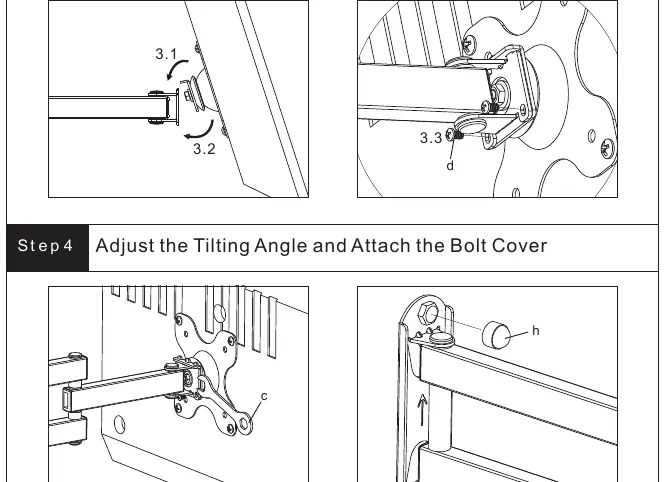

Montaż telewizora na uchwycie

Po zamontowaniu płyty VESA do telewizora, nasuń ją na gniazdo ramienia uchwytu. Zabezpiecz połączenie śrubą (d). Na koniec wyreguluj kąt nachylenia telewizora i załóż osłony śrub (h).
