Instrukcja obsługi uchwytu ściennego do telewizora WALI 1342LM
Szybki przewodnik instalacji uchwytu ściennego WALI 1342LM. Dowiedz się, jak bezpiecznie zamontować uchwyt na ścianie z cegły lub drewna, dopasować płytę VESA do telewizora i wyregulować kąt nachylenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt ścienny WALI 1342LM jest przeznaczony do montażu telewizorów o przekątnej do 39 cali i wadze nieprzekraczającej 15 kg (33 lbs). Przed przystąpieniem do instalacji upewnij się, że ściana jest wykonana z drewna (słupów), betonu lub cegły. Nie montuj uchwytu na samej płycie gipsowo-kartonowej, ponieważ grozi to uszkodzeniem mienia lub obrażeniami ciała.
Bezpieczeństwo i ostrzeżenia
- Produkt zawiera małe elementy – trzymaj z dala od dzieci poniżej 3 roku życia.
- Nigdy nie pozwalaj dzieciom wspinać się na telewizor lub uchwyt.
- W przypadku wątpliwości dotyczących bezpieczeństwa montażu, skontaktuj się z wykwalifikowanym technikiem.
- Nie przekraczaj dopuszczalnego obciążenia 15 kg.
Montaż płyty ściennej
Wybierz odpowiednią metodę montażu w zależności od typu ściany:
- Ściana z cegły: Użyj dołączonych kołków rozporowych (s) oraz śrub (r). Wymagane jest wywiercenie otworów o odpowiedniej głębokości (ok. 65 mm).
- Ściana z drewna: Użyj śrub (r) bezpośrednio w słupach konstrukcyjnych. Upewnij się, że śruby są wkręcone stabilnie.
Montaż płyty VESA do telewizora
Wybierz odpowiednią konfigurację adapterów w zależności od rozstawu otworów montażowych w Twoim telewizorze (VESA 75x75, 100x100, 100x200 lub 200x200 mm). Użyj odpowiednich śrub (h, i, j) oraz podkładek (l, m) zgodnie z instrukcją dla danego modelu telewizora. Pamiętaj o zachowaniu orientacji "This way up!" (strzałka do góry).
Instalacja telewizora na uchwycie
- Zawieś płytę VESA (z przymocowanym telewizorem) na gnieździe ramienia przegubowego.
- Zabezpiecz połączenie, dokręcając śruby M4x6 (n).
- Nałóż osłonę śruby (o) na przednią część uchwytu.

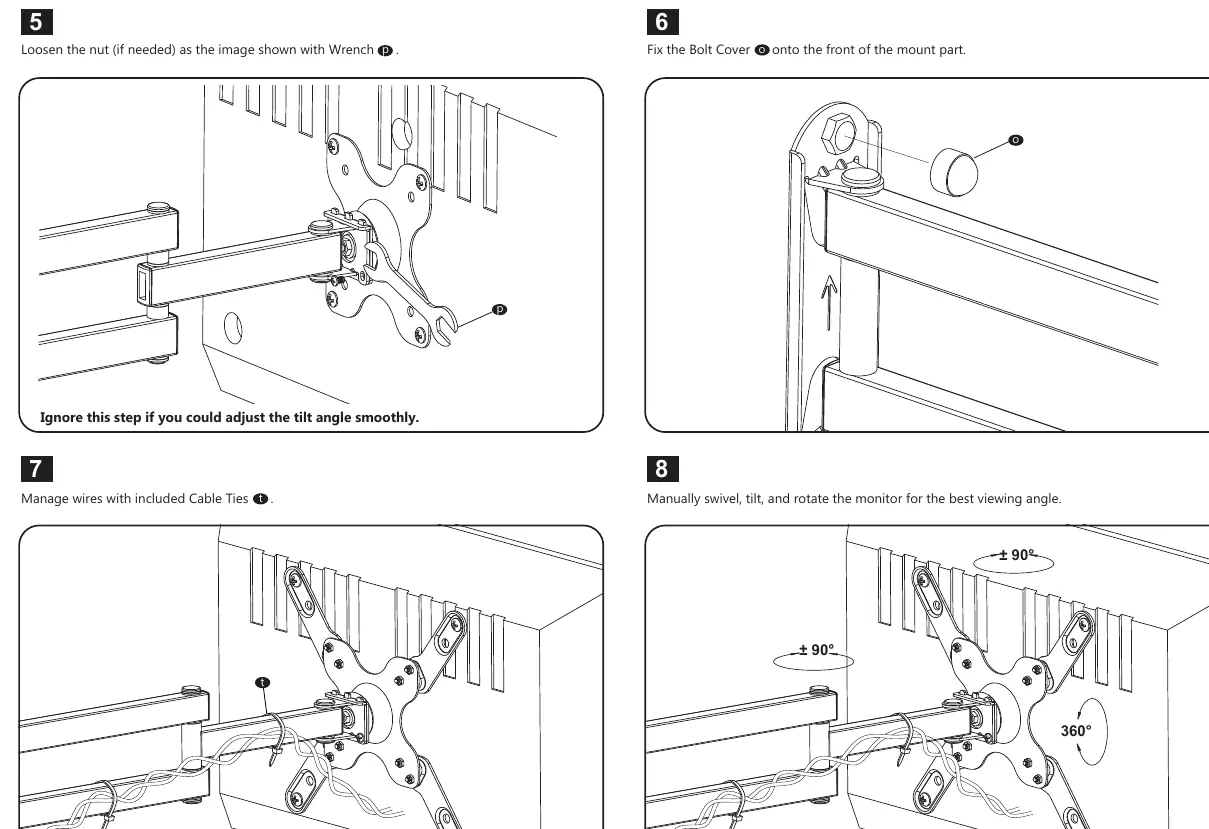

Regulacja i konserwacja
Jeśli telewizor nie trzyma ustawionego kąta nachylenia, użyj dołączonego klucza (p), aby poluzować lub dokręcić nakrętkę na przegubie. Po zakończeniu montażu uporządkuj przewody za pomocą dołączonych opasek zaciskowych (t). Możesz swobodnie obracać, przechylać i przesuwać telewizor, aby uzyskać najlepszy kąt widzenia.
Praktyczna pomoc
Typowe problemy
Uchwyt nie pasuje do ściany z płyt gipsowo-kartonowych.
Uchwyt jest przeznaczony wyłącznie do ścian z drewna (słupów), betonu lub cegły. Nie montuj na samej płycie gipsowo-kartonowej.
Telewizor przechyla się samoczynnie.
Poluzuj lub dokręć nakrętkę na przegubie za pomocą dołączonego klucza (p), aby wyregulować opór nachylenia.
Przed użyciem
- Sprawdź, czy ściana jest wykonana z drewna, betonu lub cegły.
- Upewnij się, że waga telewizora nie przekracza 15 kg.
- Sprawdź rozstaw otworów VESA w telewizorze (75x75, 100x100, 100x200 lub 200x200 mm).
- Upewnij się, że posiadasz wszystkie elementy z listy części (śruby, podkładki, klucz).
Ilustracje i schematy

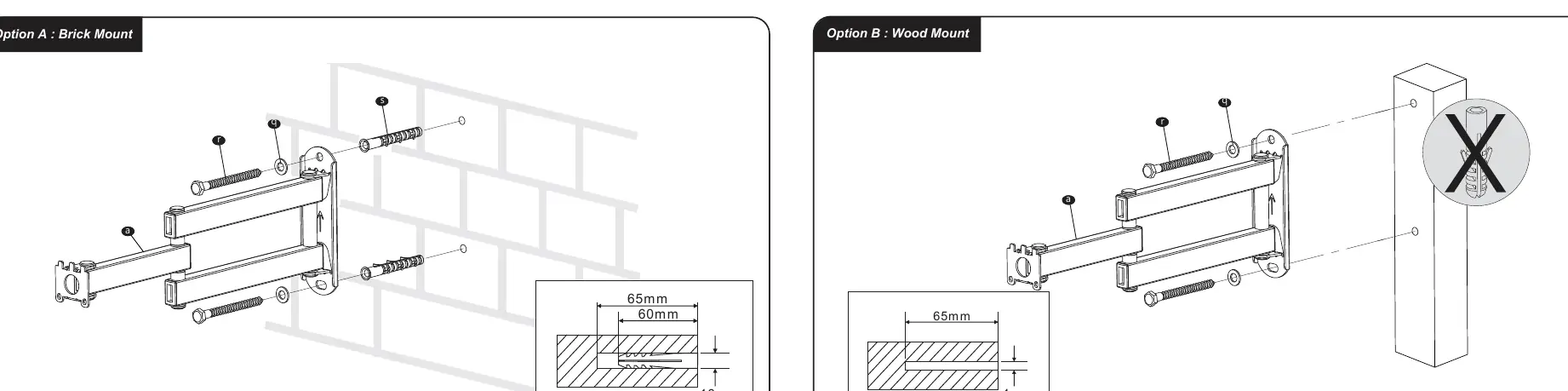

- Strona 1 pokazuje różnicę w montażu na ścianie z cegły (użycie kołków) oraz drewna (bezpośrednie wkręcanie).

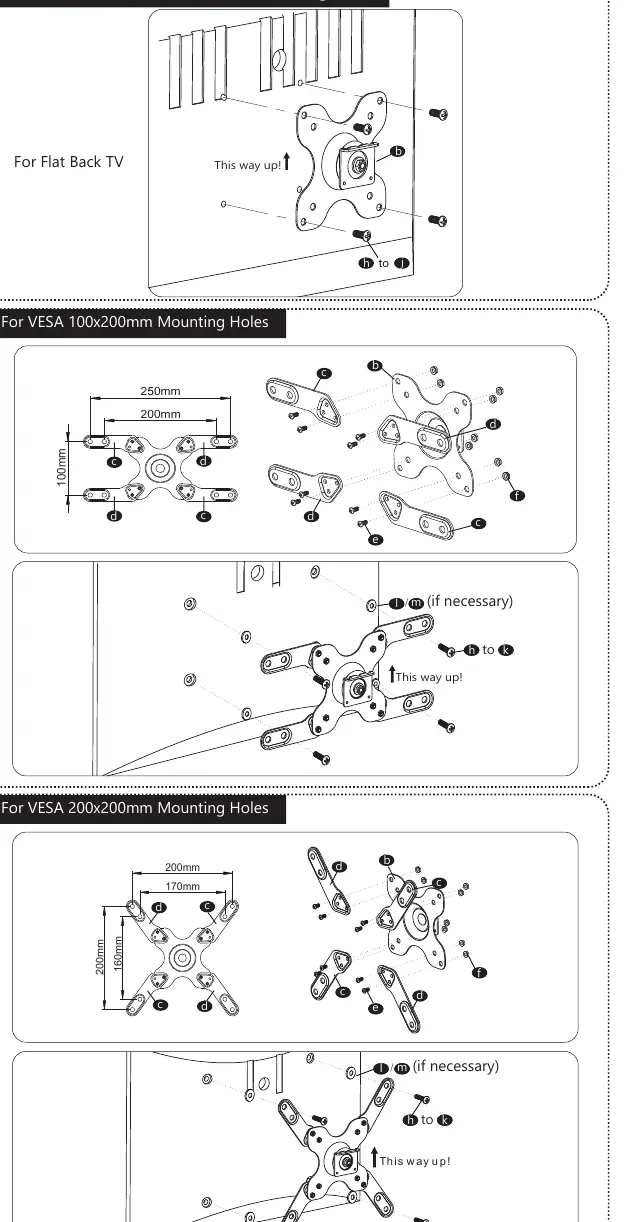

- Strona 2 ilustruje różne konfiguracje adapterów VESA w zależności od rozstawu otworów w telewizorze.
Zgodność modelu
- Kompatybilny z VESA: 75x75, 100x100, 100x200, 200x200 mm.
- Nie montować na ścianach z samej płyty gipsowo-kartonowej.
