Instrukcja obsługi uchwytu ściennego do telewizora WALI 1339LM
Szybki przewodnik montażu uchwytu ściennego WALI 1339LM. Dowiedz się, jak bezpiecznie zamontować uchwyt na ścianie, przymocować płytę VESA do telewizora oraz wyregulować kąt nachylenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu uchwytu ściennego WALI 1339LM. Przed przystąpieniem do instalacji należy sprawdzić zawartość opakowania, upewnić się, że ściana jest odpowiednia do montażu oraz przygotować wymagane narzędzia. Produkt jest przeznaczony wyłącznie do zastosowań określonych w instrukcji.
Bezpieczeństwo i przygotowanie
- Przed montażem należy dokładnie przeczytać instrukcję.
- Uchwyt musi być bezpiecznie przymocowany do ściany pionowej. Nieprawidłowy montaż może skutkować upadkiem urządzenia i obrażeniami.
- W razie wątpliwości co do wytrzymałości ściany lub sposobu montażu, należy skonsultować się z wykwalifikowanym instalatorem.
- Należy używać odpowiedniego sprzętu ochronnego podczas instalacji.
Zawartość zestawu i narzędzia
Zestaw zawiera płytę ścienną z ramionami, płytę VESA, adaptery, zestaw śrub (M4, M6, M8), podkładki, nakrętki, tuleje dystansowe, klucz oraz kołki rozporowe. Do montażu wymagane są: wiertarka (wiertło 4mm do drewna lub 10mm do betonu), śrubokręt krzyżakowy oraz poziomica.
Montaż płyty ściennej
Wybierz odpowiednią metodę montażu w zależności od rodzaju ściany:

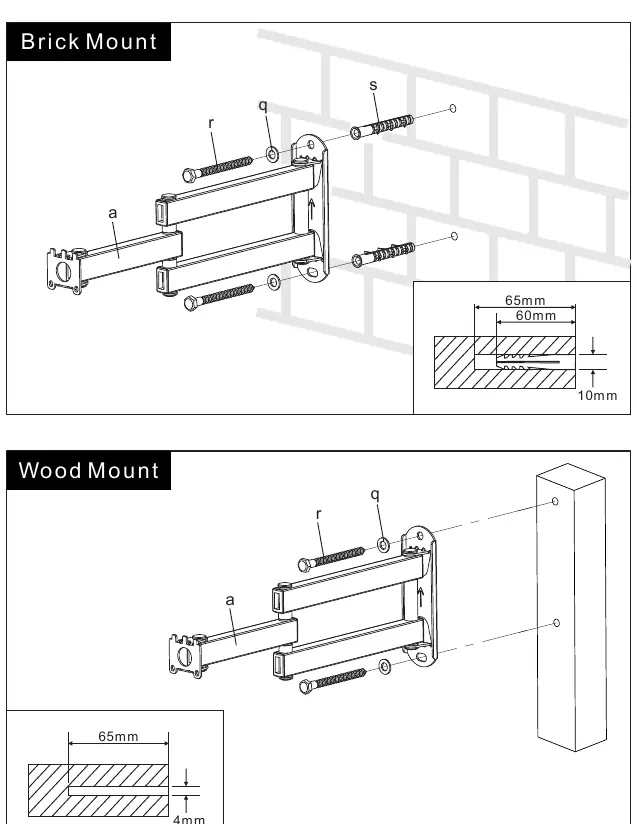

- Montaż w cegle: Wywierć otwory o głębokości 65mm i średnicy 10mm. Użyj dołączonych kołków rozporowych (s) oraz śrub (r) z podkładkami (q).
- Montaż w drewnie: Wywierć otwory o głębokości 65mm i średnicy 4mm. Użyj śrub (r) z podkładkami (q).
Montaż płyty VESA do telewizora

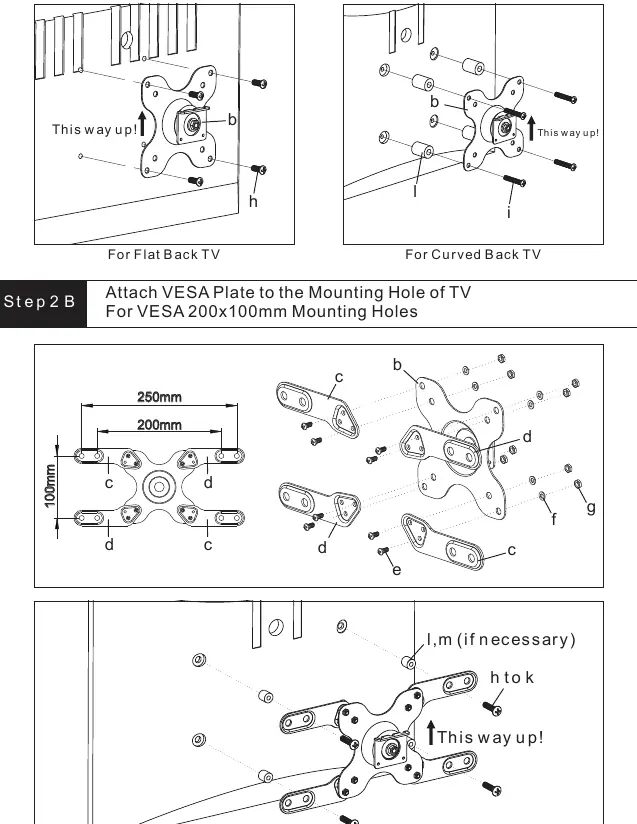

Wybierz odpowiedni schemat montażu w zależności od rozstawu otworów VESA w telewizorze:
- VESA 75x75mm / 100x100mm: Przymocuj płytę VESA (b) bezpośrednio do telewizora za pomocą śrub (h) lub (i) z tulejami (l) w razie potrzeby.
- VESA 200x100mm: Użyj adapterów (c) i (d) przymocowanych do płyty VESA (b) za pomocą śrub (e), podkładek (f) i nakrętek (g).
- VESA 200x200mm: Użyj adapterów (c) i (d) w odpowiedniej konfiguracji, aby uzyskać rozstaw 200x200mm.
Montaż na ramieniu i regulacja

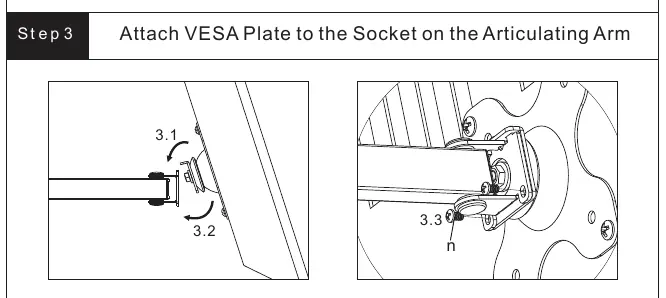

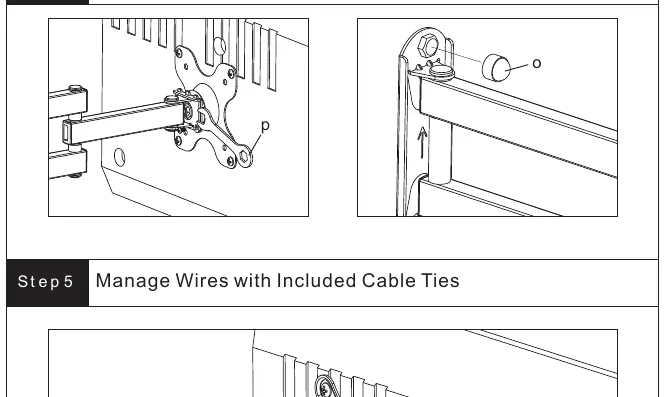

Po zamontowaniu płyty VESA do telewizora, zawieś telewizor na ramieniu uchwytu. Zabezpiecz połączenie śrubą (n). Na koniec wyreguluj kąt nachylenia telewizora i załóż osłonę śruby (o). Użyj dołączonych opasek zaciskowych (t), aby uporządkować kable.
Praktyczna pomoc
Typowe problemy
Uchwyt nie pasuje do ściany
Upewnij się, że używasz odpowiedniego wiertła: 4mm dla drewna, 10mm dla betonu/cegły.
Telewizor nie trzyma się prosto
Sprawdź dokręcenie śrub regulacyjnych nachylenia po ustawieniu pożądanego kąta.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Upewnij się, że masz wiertarkę, śrubokręt krzyżakowy i poziomicę.
- Zweryfikuj typ ściany (cegła lub drewno).
- Sprawdź rozstaw otworów VESA w telewizorze.
- Upewnij się, że telewizor jest skierowany 'do góry' zgodnie z oznaczeniami na uchwycie.
Ilustracje i schematy
- Strona 3 pokazuje różnicę w wierceniu otworów dla ściany z cegły (10mm) i drewna (4mm).
- Strona 4 i 5 ilustrują różne konfiguracje adapterów dla różnych standardów VESA.
Zgodność modelu
- Obsługuje różne standardy VESA: 75x75, 100x100, 200x100, 200x200 mm.
- Przeznaczony do montażu na ścianach z cegły lub drewna.
