Instrukcja obsługi nagrzewnicy gazowej WilTec 65023
Szybki przewodnik po instrukcji obsługi nagrzewnicy gazowej WilTec 65023. Dowiedz się, jak bezpiecznie podłączyć urządzenie, uruchomić je, przeprowadzić konserwację oraz rozwiązać najczęstsze problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

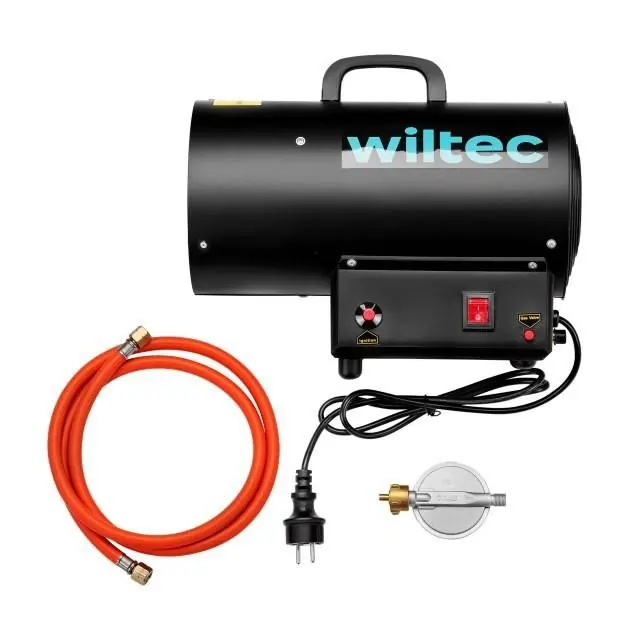

Niniejsza instrukcja dotyczy nagrzewnicy gazowej WilTec 65023 o mocy 15 kW. Urządzenie jest przeznaczone do użytku wyłącznie w dobrze wentylowanych pomieszczeniach lub na zewnątrz. Przed uruchomieniem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka pożaru, zatrucia tlenkiem węgla lub wybuchu.
Zasady bezpieczeństwa
- Urządzenie nie jest przeznaczone do użytku domowego ani w przyczepach kempingowych.
- Nie używać w pomieszczeniach mieszkalnych.
- Wymagana jest stała wentylacja pomieszczenia (25 cm³ na każdy kW mocy).
- Nie zakrywać nagrzewnicy podczas pracy.
- Zawsze zamykać zawór butli gazowej po zakończeniu pracy.
- Zachować bezpieczną odległość od materiałów łatwopalnych (min. 3 metry od ścian i sufitów).
- W przypadku wykrycia zapachu gazu natychmiast zamknąć zawór butli, wyłączyć urządzenie i przewietrzyć pomieszczenie.
Instalacja i podłączenie
Przed podłączeniem upewnij się, że urządzenie nie zostało uszkodzone w transporcie.
- Podłącz wąż gazowy do reduktora ciśnienia, a następnie do butli z gazem płynnym (LPG). Dokręć nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara.
- Sprawdź szczelność wszystkich połączeń za pomocą wody z mydłem (nigdy nie używaj otwartego ognia).
- Podłącz przewód zasilający do uziemionego gniazdka (230 V ~ 50 Hz).
Uruchomienie i obsługa
- Ustaw przełącznik zasilania w pozycji "I" – wentylator powinien zacząć pracować.
- Naciśnij przycisk zaworu gazu i wielokrotnie naciskaj zapalnik piezoelektryczny, aż płomień się zapali.
- Po zapaleniu płomienia przytrzymaj przycisk zaworu przez około 10 sekund. Jeśli płomień zgaśnie po puszczeniu przycisku, odczekaj minutę i powtórz procedurę, przytrzymując przycisk dłużej.
- Wyłączanie: Zamknij zawór butli gazowej, pozwól wentylatorowi pracować do momentu zgaśnięcia płomienia, a następnie ustaw przełącznik w pozycji "O".
Konserwacja i czyszczenie
- Naprawy i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Zaleca się coroczny przegląd techniczny.
- Regularnie sprawdzaj stan węża gazowego i reduktora.
- W razie potrzeby wyczyść łopatki wentylatora i wnętrze urządzenia sprężonym powietrzem.
- Sprawdzaj pozycję elektrody zapłonowej.
Dane techniczne
- Moc nominalna: 15 kW (51 180 BTU)
- Zużycie paliwa: 1,09 kg/h
- Temperatura przepływu powietrza: 420 °C
- Paliwo: Gaz płynny (LPG)
- Zapłon: Piezoelektryczny
Praktyczna pomoc
Typowe problemy
Silnik nie działa
Sprawdź zasilanie elektryczne. Jeśli zadziałał termostat bezpieczeństwa, odczekaj około 1 minutę i spróbuj ponownie.
Silnik działa, ale palnik nie zapala
Sprawdź, czy zawór butli jest otwarty, czy butla nie jest pusta, czy dysza nie jest zatkana lub czy elektroda zapłonowa jest poprawnie ustawiona.
Palnik gaśnie po kilku sekundach
Sprawdź połączenie z czujnikiem bezpieczeństwa lub wymień butlę na większą (jeśli tworzy się lód na butli z powodu zbyt szybkiego poboru gazu).
Przed użyciem
- Sprawdź, czy urządzenie nie posiada uszkodzeń transportowych.
- Podłącz wąż gazowy i reduktor do butli LPG.
- Sprawdź szczelność połączeń gazowych wodą z mydłem.
- Podłącz urządzenie do uziemionego gniazdka 230 V.
- Upewnij się, że wlot i wylot powietrza nie są zablokowane.
Parametry w praktyce
- Zużycie 1,09 kg/h
- Ilość zużywanego gazu przy pełnej mocy.
- Temperatura 420 °C
- Temperatura powietrza wylotowego.
Ilustracje i schematy
- Schemat połączeń: pokazuje układ elektryczny z wyłącznikiem, zaworem, silnikiem, zapłonem i sondą termiczną.
- Odległości bezpieczeństwa: urządzenie musi znajdować się min. 2 metry od ścian i sufitów.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do gazu płynnego (LPG).
- Wymaga zasilania elektrycznego 230 V ~ 50 Hz.
