Instrukcja obsługi konwektora Stelpro Mirage

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii konwektorów Stelpro Mirage (MIR). Urządzenie musi być zainstalowane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Przed przystąpieniem do instalacji lub czyszczenia należy zawsze wyłączyć zasilanie na panelu elektrycznym.

Instalacja konwektora

Przed montażem upewnij się, że ściana jest płaska, aby zapewnić stabilne połączenie. Zachowaj wymagane odstępy bezpieczeństwa: co najmniej 12 cali (30,5 cm) z przodu, 6 cali (15,2 cm) po bokach oraz 4 cale (10,2 cm) od podłogi. Nie instaluj urządzenia w miejscach, gdzie wloty lub wyloty powietrza mogą zostać zablokowane przez meble lub zasłony.

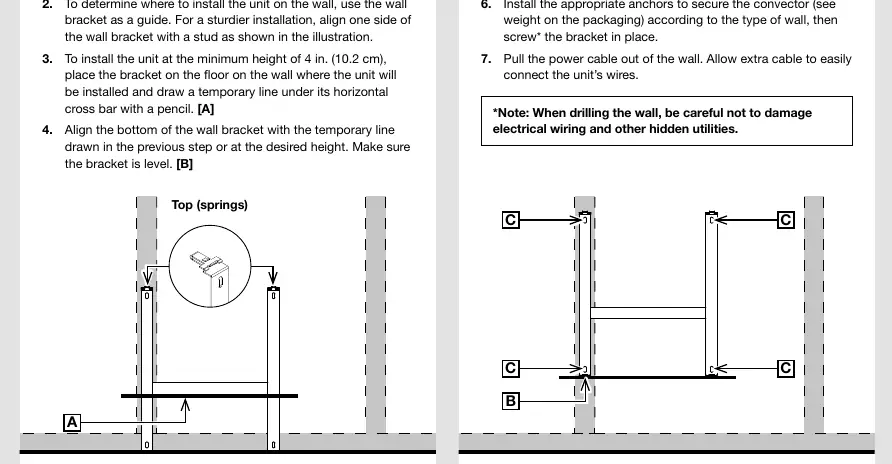

1. Użyj wspornika ściennego jako szablonu do wyznaczenia otworów montażowych.
2. Zainstaluj odpowiednie kotwy w zależności od rodzaju ściany.
3. Przykręć wspornik do ściany, upewniając się, że jest wypoziomowany.
4. Zawieś konwektor na wsporniku, zaczepiając go najpierw o dolne haki, a następnie zatrzaskując górną część.

Podłączenie elektryczne

Urządzenie wymaga uziemienia i użycia przewodów miedzianych przystosowanych do temperatury 75°C. W przypadku modelu MIR1501P z wtyczką, należy podłączyć go bezpośrednio do dedykowanego gniazdka 120V bez użycia przedłużaczy.

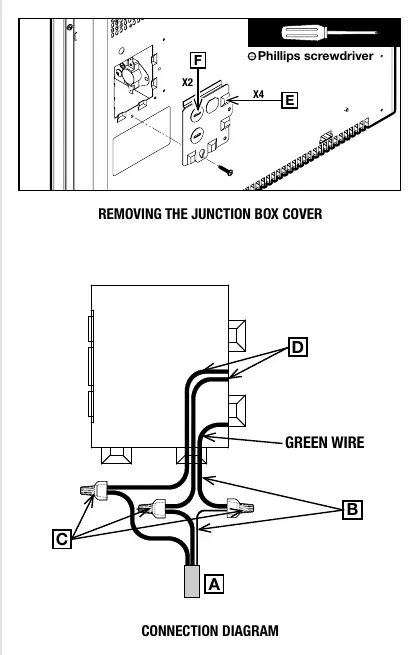

Dla modeli instalowanych na stałe:

• Zdejmij pokrywę puszki przyłączeniowej.
• Podłącz przewód uziemiający do zielonego przewodu za pomocą złącza typu twist-on.
• Podłącz przewody zasilające do przewodów urządzenia zgodnie ze schematem połączeń.
• Umieść przewody w puszce i zamknij pokrywę.

Obsługa termostatu

Modele z wbudowanym termostatem elektronicznym oferują kilka trybów pracy:

• Tryb dzienny (DAY): Standardowa praca z ustawioną temperaturą.
• Tryb nocny (NIGHT): Obniżona temperatura dla oszczędności energii.
• Tryb automatyczny (AUTOMATIC): Przełącza między trybem dziennym a nocnym zgodnie z zaprogramowanym czasem.
• Ochrona przed zamarzaniem (ANTIFREEZE): Utrzymuje temperaturę między 3°C a 5°C.
• Tryb "NO HEAT": Wyłącza grzanie (ustawienie poniżej 3°C).

Aby zablokować ustawienia temperatury, należy w trybie dziennym ustawić maksymalną wartość, a następnie przytrzymać oba przyciski przez ponad 13 sekund, aż pojawi się ikona kłódki.

Konserwacja i czyszczenie

Regularnie usuwaj kurz z wlotów i wylotów powietrza za pomocą miękkiej szmatki lub szczotki odkurzacza. Nie używaj środków chemicznych, ściernych ani metalowych szczotek, które mogą uszkodzić powłokę urządzenia. Przed czyszczeniem zawsze odłącz zasilanie.

Rozwiązywanie problemów

Jeśli urządzenie nie działa, sprawdź najpierw bezpiecznik lub wyłącznik automatyczny. Jeśli ochrona termiczna została aktywowana, upewnij się, że wloty powietrza nie są zablokowane. W przypadku powtarzających się problemów skontaktuj się z serwisem Stelpro.
