Instrukcja montażu wkładu kominkowego Rinnai Linear 1000

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu mediów paleniskowych (polan, szkła, wermikulitu) w kominkach Rinnai Linear 1000. Nieprawidłowe ułożenie mediów jest najczęstszą przyczyną problemów z wydajnością i nie jest objęte gwarancją. Kluczowe jest zachowanie drożności otworów palnika dla zapewnienia dopływu powietrza wtórnego.

Przygotowanie do instalacji

Przed rozpoczęciem należy rozpakować zestaw i sprawdzić kompletność części. Upewnij się, że panel podstawy jest prawidłowo zamocowany, a tuleje napowietrzające są osadzone na wtryskiwaczach. W przypadku instalacji zestawów polan, należy zidentyfikować poszczególne elementy zgodnie z opisem w instrukcji.

Instalacja zestawu polan FlameTech

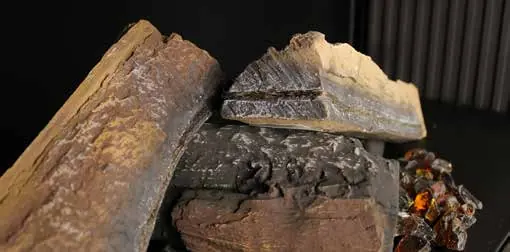

Instalację należy zawsze rozpoczynać od strony, gdzie znajduje się zespół pilota (z tyłu paleniska). Polana FlameTech posiadają kanał na wełnę drucianą. Należy sprawdzić, czy blok i miedziana tuleja na podstawie polana są dobrze przymocowane. Wełna druciana powinna być rozdzielona na cienkie pasma i umieszczona w kanale tak, aby nie wystawała zbyt mocno i nie blokowała przepływu powietrza. Po ułożeniu polan należy sprawdzić, czy między nimi a elektrodami (flame rod) zachowany jest odstęp ok. 5 mm.

Instalacja zestawu polan Designer

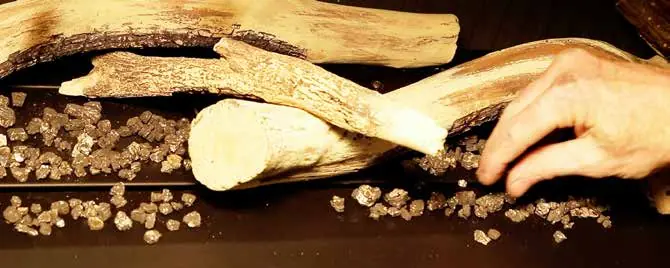

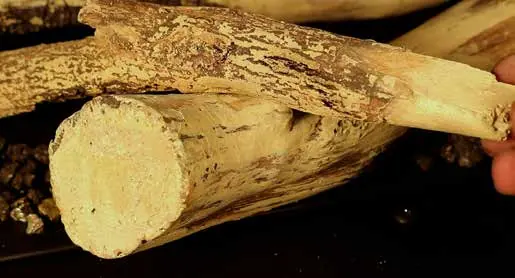

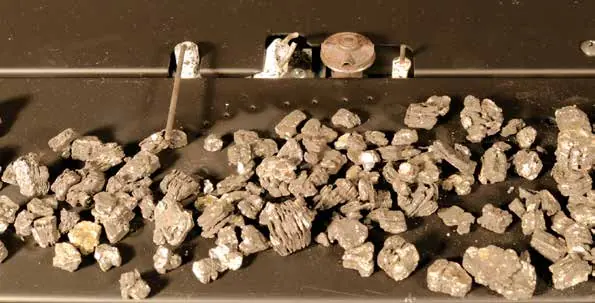

Polana z zestawu Designer posiadają zwęglone sekcje, które podczas montażu muszą być zawsze skierowane do dołu. Przed ułożeniem polan należy złożyć punkty lokalizacyjne wzdłuż palnika. Należy zachować ostrożność, aby nie zasłonić otworów palnika wermikulitem.

Instalacja mediów szklanych

W przypadku korzystania z mediów szklanych (Modern Media), należy rozłożyć cienką warstwę szkła na palniku. Nie należy wsypywać szkła bezpośrednio z worka, aby uniknąć zanieczyszczenia otworów palnika pyłem. Należy unikać nadmiernego pokrycia otworów palnika, co mogłoby zakłócić zapłon. Po ułożeniu szkła należy sprawdzić, czy płomienie rozchodzą się równomiernie na całej długości palnika.

Rozwiązywanie problemów i regulacja

Jeśli kominek gaśnie po kilku sekundach, przyczyną jest zazwyczaj pasmo wełny drucianej dotykające elektrody jonizacyjnej. Należy je usunąć lub przesunąć. Jeśli płomienie są zbyt cienkie lub wyglądają jak rząd świec, należy skorygować ułożenie wełny drucianej w kanale. W przypadku problemów z zapłonem między palnikami, należy dostosować odstęp między nimi lub oczyścić otwory palnika.

Konserwacja i bezpieczeństwo

Po zakończeniu instalacji należy uruchomić kominek na co najmniej 10 minut na wysokich i niskich ustawieniach, aby sprawdzić jakość płomienia. Należy upewnić się, że nie występują długie, smużące płomienie, które mogą powodować osadzanie się sadzy na polanach. Wszelkie poprawki w ułożeniu mediów należy wykonywać po wystygnięciu urządzenia.
