Instrukcja wymiany płyty głównej Rinnai 100000854-PCB

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces wymiany płyty głównej (PC Board) w podgrzewaczach wody Rinnai serii SENSEI RX/CX. Proces wymaga zachowania szczególnej ostrożności ze względu na pracę z wysokim napięciem (120 V) oraz instalacją gazową. Przed przystąpieniem do prac należy przygotować śrubokręt krzyżakowy oraz smartfon z zainstalowaną aplikacją Rinnai Central (opcjonalnie, do konfiguracji).

Przygotowanie i pobieranie danych

Przed wymianą płyty należy pobrać dane wydajnościowe ze starej jednostki, aby móc je przenieść na nową płytę:

• Naciśnij i przytrzymaj przycisk strzałki w dół na sterowniku.
• Podczas trzymania strzałki, naciśnij i przytrzymaj przycisk On/Off przez 2 sekundy, aż na wyświetlaczu pojawi się "01".
• Użyj strzałek, aby przewinąć do pozycji 03 (Godziny spalania) i 04 (Cykle spalania) i zapisz te wartości.

Instalacja płyty głównej

1. Zdejmij przedni panel podgrzewacza, odkręcając dwie śruby i zwalniając zatrzaski.
2. Odłącz zasilanie 120 V.

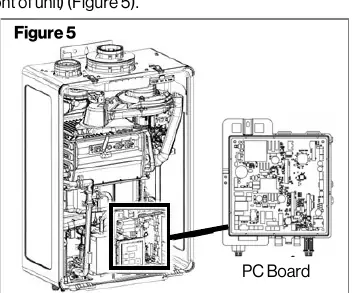

3. Zlokalizuj płytę główną w dolnej części urządzenia.
4. Odkręć śrubę mocującą płytę, odłącz wszystkie wiązki przewodów i wyjmij starą płytę.
5. Zainstaluj nową płytę główną, podłącz wiązki przewodów i zabezpiecz śrubą.

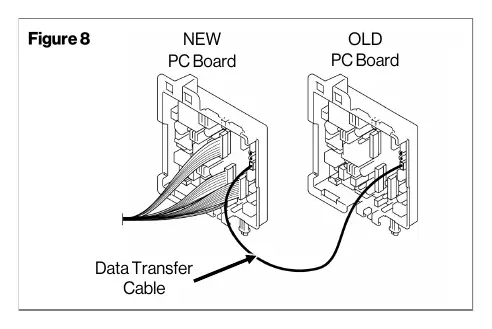

6. Podłącz dołączony kabel transferowy danych do niebieskiego złącza zarówno na nowej, jak i starej płycie głównej.

Konfiguracja parametrów

Po instalacji należy przenieść dane:

• Podłącz zasilanie 120 V. Na wyświetlaczu pojawi się "SEt".
• Naciśnij przycisk "B" na nowej płycie głównej przez 1 sekundę, aż pojawi się "dES".
• Naciśnij ponownie przycisk "B". Gdy pojawi się "t", naciśnij przycisk "A" na 1 sekundę.
• Po zakończeniu transferu pojawi się "PRS". Jeśli pojawi się "bAd", odłącz zasilanie i powtórz proces.

Wprowadzanie parametrów zaworu gazowego

Po wymianie płyty konieczne jest wprowadzenie parametrów zaworu gazowego (z etykiety na urządzeniu). Można to zrobić za pomocą aplikacji Rinnai Central (przez Bluetooth) lub ręcznie za pomocą sterownika zintegrowanego, wybierając opcję "AdJ" w menu serwisowym i wprowadzając wartości nL/LL (niskie) oraz nH/LH (wysokie) zgodnie z etykietą.

Testowanie spalania

Po zakończeniu konfiguracji należy sprawdzić poprawność spalania:

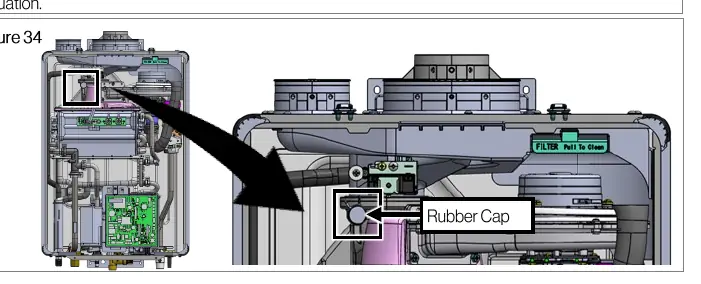

• Zdejmij gumową zaślepkę i włóż sondę analizatora spalin.
• Uruchom urządzenie, ustawiając temperaturę na 120°F (49°C) lub wyższą i włączając przepływ wody.
• Po 5 minutach pracy zmierz stężenie CO2 i O2.
• Wartości muszą mieścić się w zakresach podanych w tabeli (np. dla gazu ziemnego CO2: 7.0% - 11.0%).
• Po zakończeniu testu załóż zaślepkę i zamontuj panel przedni.
