Instrukcja montażu wspornika Terma MKP/MKS
Praktyczny przewodnik montażu wsporników Terma MKP/MKS. Sprawdź wymagane narzędzia, kroki instalacji oraz ważne uwagi dotyczące wersji wodnych i hybrydowych grzejników.
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy montażu wsporników typu MKP/MKS przeznaczonych do grzejników marki Terma. Dokument zawiera wytyczne dotyczące przygotowania otworów montażowych, niezbędnych narzędzi oraz procedury mocowania wsporników do ściany i grzejnika. Należy zwrócić szczególną uwagę na oznaczenia dotyczące wersji wodnych i hybrydowych (oznaczone gwiazdką), które wymagają dodatkowych elementów montażowych.
Wymagane narzędzia
Do poprawnego montażu wsporników niezbędne są następujące narzędzia:
- Wiertarka z wiertłem o średnicy 10 mm
- Śrubokręt typu PZ3
- Klucz płaski 14/22 mm
- Klucz imbusowy 4 mm
- Klucz imbusowy #8
Instrukcja montażu
Proces montażu składa się z kilku kluczowych etapów:
- Przygotowanie otworów: Wywierć w ścianie otwory o średnicy 10 mm i głębokości 80 mm w miejscach wyznaczonych zgodnie z rozstawem grzejnika.
- Mocowanie ścienne: Umieść kołki rozporowe w otworach, a następnie przykręć elementy montażowe do ściany za pomocą śrub PZ3.
- Montaż wspornika: Zamontuj korpus wspornika na elemencie ściennym.
- Regulacja: Połącz wspornik z grzejnikiem, zachowując odpowiedni odstęp (42-50 mm). Użyj klucza imbusowego do dokręcenia elementów zabezpieczających.
Wersje wodne i hybrydowe
W przypadku grzejników w wersji wodnej oraz wodno-elektrycznej (dual fuel), należy zwrócić uwagę na dodatkowe elementy montażowe oznaczone w instrukcji gwiazdką. Upewnij się, że wszystkie uszczelki i złączki dedykowane dla tych wersji zostały poprawnie zainstalowane zgodnie z rysunkami technicznymi.
Praktyczna pomoc
Typowe problemy
Błędne dopasowanie wspornika do grzejnika
Upewnij się, że zachowano zalecany odstęp montażowy wynoszący 42-50 mm podczas dokręcania wspornika.
Trudności z montażem w wersji wodnej/hybrydowej
Sprawdź, czy wszystkie dodatkowe elementy oznaczone gwiazdką zostały użyte zgodnie z instrukcją dla danego typu zasilania.
Przed użyciem
- Przygotuj wiertarkę z wiertłem 10 mm
- Przygotuj śrubokręt PZ3
- Przygotuj klucz płaski 14/22 mm
- Przygotuj klucze imbusowe 4 mm oraz #8
- Sprawdź, czy posiadasz wersję wodną lub hybrydową (wymaga dodatkowych części)
Parametry w praktyce
- Odstęp montażowy
- Zalecany odstęp między elementami montażowymi wynosi 42-50 mm.
Ilustracje i schematy

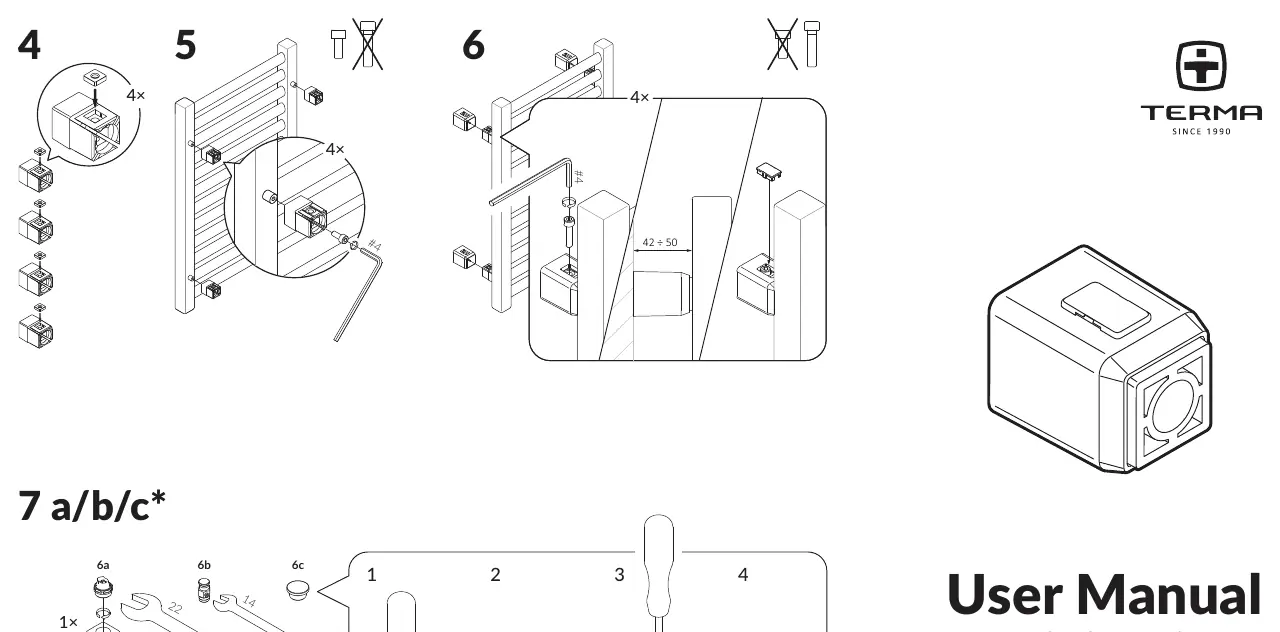

- Rysunki na stronie 1 pokazują sekwencję montażu wspornika do grzejnika (kroki 4-7).
- Rysunki na stronie 2 pokazują proces wiercenia otworów (krok 1) oraz przykręcania wsporników do ściany (krok 3).
Zgodność modelu
- Instrukcja dotyczy wsporników MKP/MKS.
- Niektóre kroki montażowe (oznaczone gwiazdką) dotyczą wyłącznie wersji wodnych i wodno-elektrycznych.
