Instrukcja serwisowa kominka elektrycznego Gazco eStudio

Najważniejsze informacje serwisowe

Niniejsza instrukcja jest przeznaczona do serwisowania kominków elektrycznych z serii Gazco eStudio (modele 85R, 105R, 135R). Dokument zawiera szczegółowe procedury techniczne dotyczące konserwacji, wymiany części oraz diagnostyki usterek.

Parowanie pilota

Jeśli pilot nie steruje kominkiem lub wymieniasz go na nowy, wykonaj następujące kroki:

• Przycisk reset znajduje się na panelu sterowania po prawej stronie urządzenia.
• Przytrzymaj przycisk reset przez 3 sekundy (może być potrzebny długopis), aż usłyszysz 3 krótkie sygnały dźwiękowe.
• W ciągu 10 sekund naciśnij przycisk na pilocie.
• Proces kończy się, gdy urządzenie wyemituje 1 długi sygnał dźwiękowy.

Jeśli urządzenie działa nieprawidłowo z powodu zakłóceń sygnału, zresetuj pilota, otwierając jego tylną pokrywę i przytrzymując przycisk reset przez 3 sekundy.

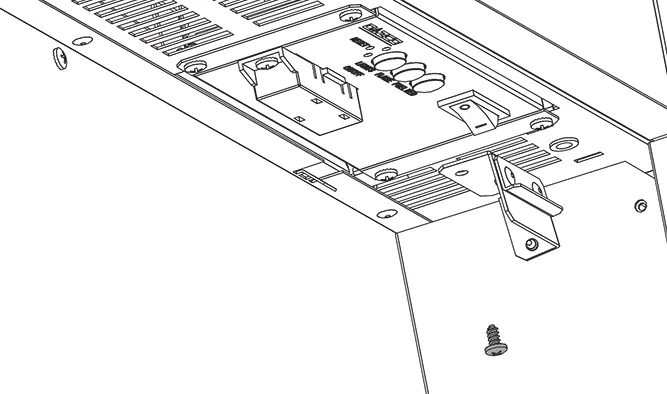

Dostęp do łoża paliwa

Aby uzyskać dostęp do łoża paliwa w celu konserwacji lub wymiany elementów:

• Zdejmij szybę frontową.
• Postępuj zgodnie z instrukcjami demontażu łoża paliwa, odkręcając odpowiednie śruby mocujące.
• Zachowaj ostrożność przy wyjmowaniu elementów szklanych i dekoracyjnych.

Wymiana komponentów

Instrukcja zawiera szczegółowe kroki demontażu i wymiany następujących części:

• LEDy łoża paliwa i efektu płomienia: Wymagają demontażu odpowiednich paneli LED.

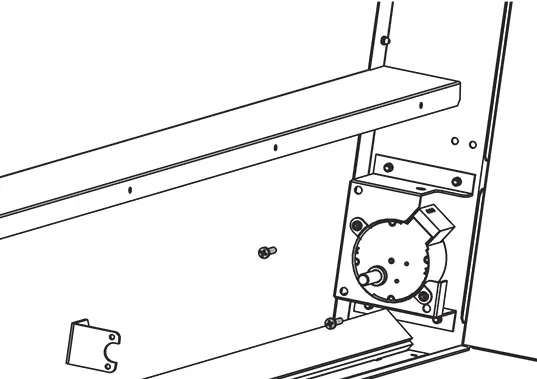

• Silnik efektu płomienia: Dostępny po demontażu sekcji efektu płomienia.
• Odbiornik: Wymaga odkręcenia panelu sterowania.
• Grzałka: Wymaga demontażu modułu grzewczego.

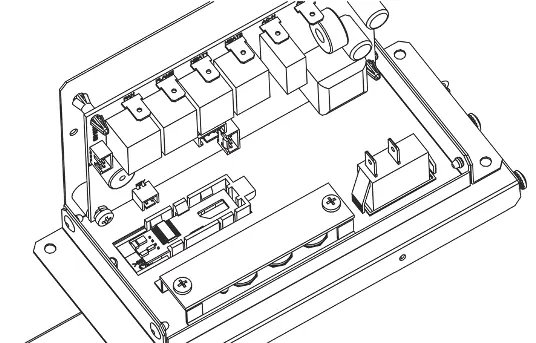

• PCB i panel przycisków: Dostępne po otwarciu obudowy sterownika.

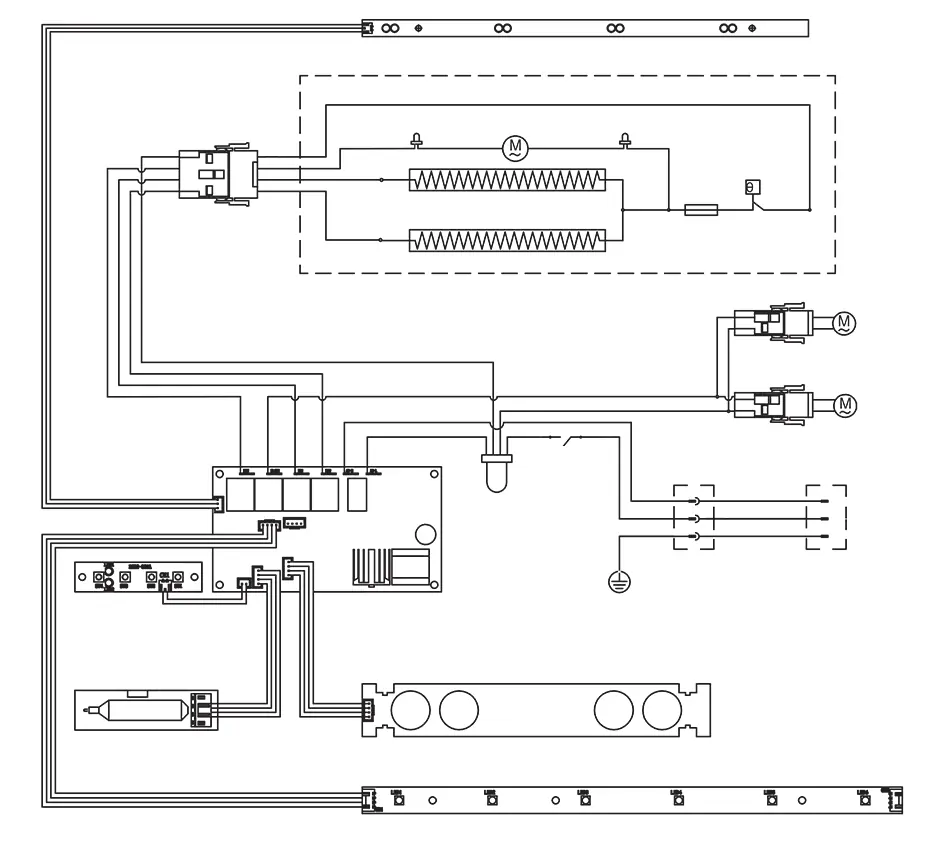

Schemat elektryczny

Dokument zawiera pełny schemat połączeń elektrycznych (Wiring Diagram), który ułatwia diagnostykę usterek zasilania i sterowania poszczególnymi elementami kominka.

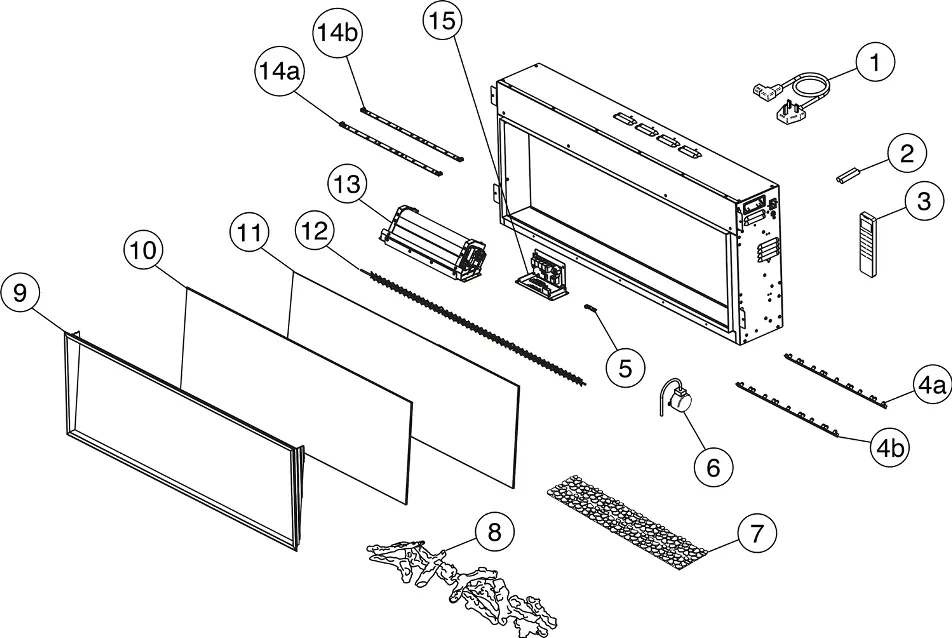

Lista części zamiennych

W sekcji części zamiennych znajduje się wykaz komponentów z numerami katalogowymi dla każdego z modeli (85R, 105R, 135R), co ułatwia identyfikację i zamawianie odpowiednich części.
