Instrukcja obsługi nagrzewnicy rolniczej Stelpro serii SFH
Szybki przewodnik po instalacji, podłączeniu elektrycznym, obsłudze i konserwacji nagrzewnicy rolniczej Stelpro serii SFH. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nagrzewnice rolnicze serii SFH (modele SFH0521DIS, SFH0521TDIS, SFHGX0521TDIS) są przeznaczone do użytku wewnątrz pomieszczeń. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Urządzenie musi być uziemione. Należy zachować minimalne odstępy: 1.83 m od podłogi, 15 cm od ścian oraz 60 cm wolnej przestrzeni pod urządzeniem.
Instalacja urządzenia
Przed montażem należy upewnić się, że konstrukcja sufitu lub ściany wytrzyma ciężar urządzenia (16 kg). Montaż obejmuje:
- Lokalizację belek stropowych za pomocą wykrywacza profili.
- Zamontowanie wspornika montażowego za pomocą dwóch śrub typu lag (1/2 x 1 1/2 cala).

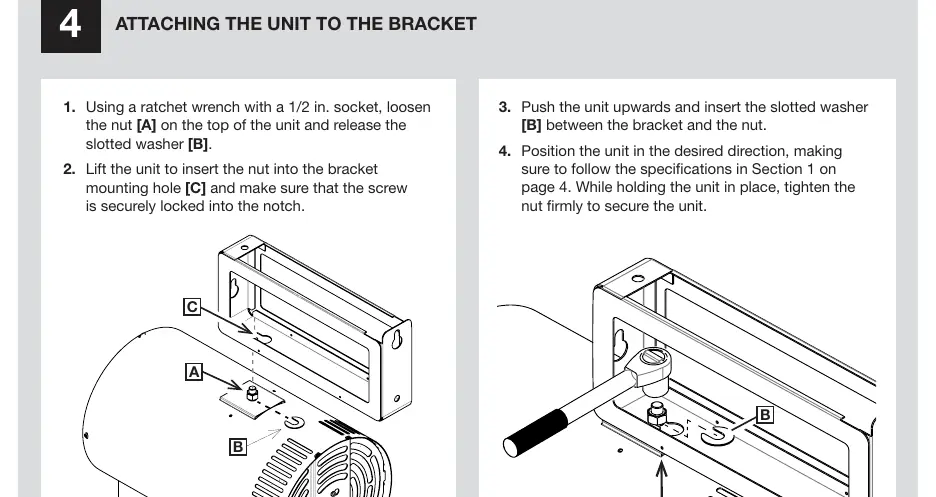

- Zawieszenie nagrzewnicy na wsporniku i zabezpieczenie jej nakrętką oraz podkładką szczelinową.
Podłączenie elektryczne

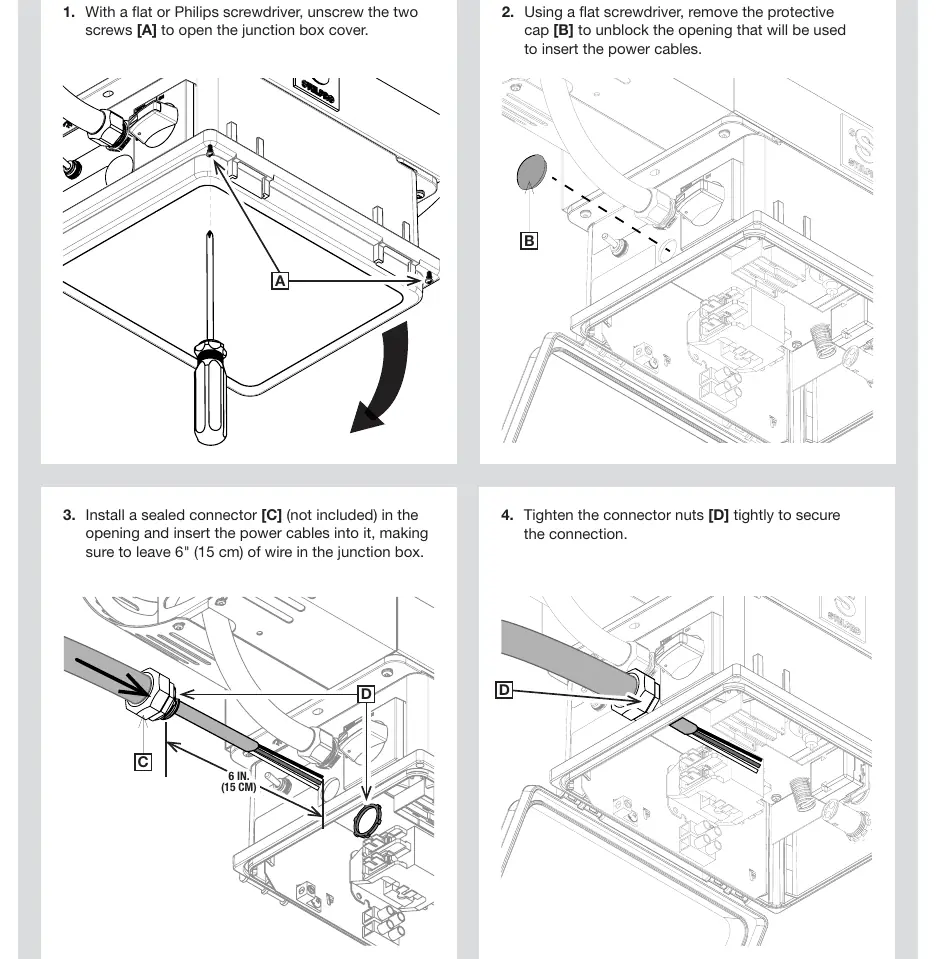

Przed przystąpieniem do prac należy odłączyć zasilanie w panelu elektrycznym. Proces podłączenia obejmuje:
- Otwarcie pokrywy puszki przyłączeniowej.
- Usunięcie zaślepki i zainstalowanie szczelnego złącza kablowego.
- Wprowadzenie przewodów zasilających (pozostawiając ok. 15 cm zapasu wewnątrz puszki).
- Podłączenie przewodów zgodnie ze schematem elektrycznym odpowiednim dla danego modelu (z wbudowanym termostatem lub bez).
- Zabezpieczenie połączeń i zamknięcie pokrywy.
Obsługa i sterowanie
Sposób sterowania zależy od modelu:
- SFH0521TDIS / SFHGX0521TDIS: Posiadają wbudowany termostat do regulacji temperatury.
- SFH0521DIS: Wymaga zewnętrznego termostatu ściennego kompatybilnego z mocą 5 kW.

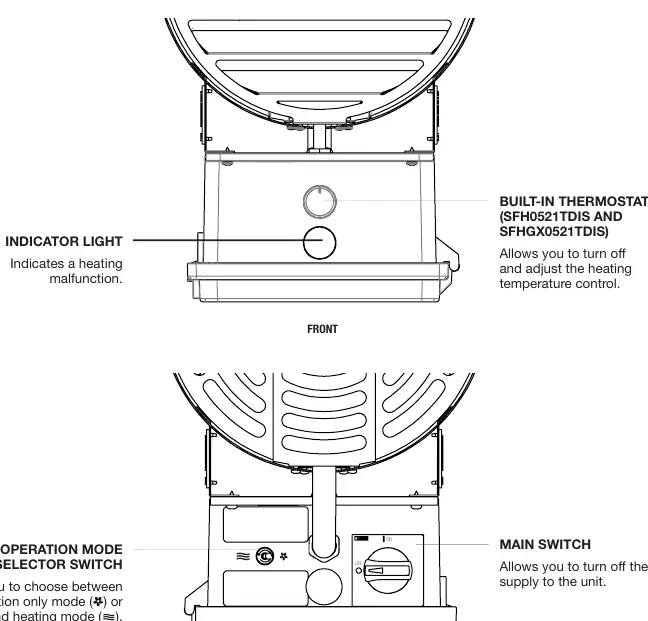

Urządzenie posiada przełącznik trybu pracy (tylko wentylacja lub wentylacja z grzaniem) oraz wyłącznik główny. Po osiągnięciu zadanej temperatury urządzenie posiada funkcję opóźnienia czasowego, aby schłodzić elementy grzejne.
Konserwacja i czyszczenie
Regularne czyszczenie wlotów i wylotów powietrza jest niezbędne dla zachowania ważności gwarancji. Przed czyszczeniem należy bezwzględnie odłączyć zasilanie. Do czyszczenia używać miękkiej, wilgotnej szmatki. W przypadku dużego zapylenia można użyć odkurzacza z miękką szczotką. Nie używać środków ściernych, chloru, kwasów ani myjek ciśnieniowych.
Resetowanie ochrony termicznej

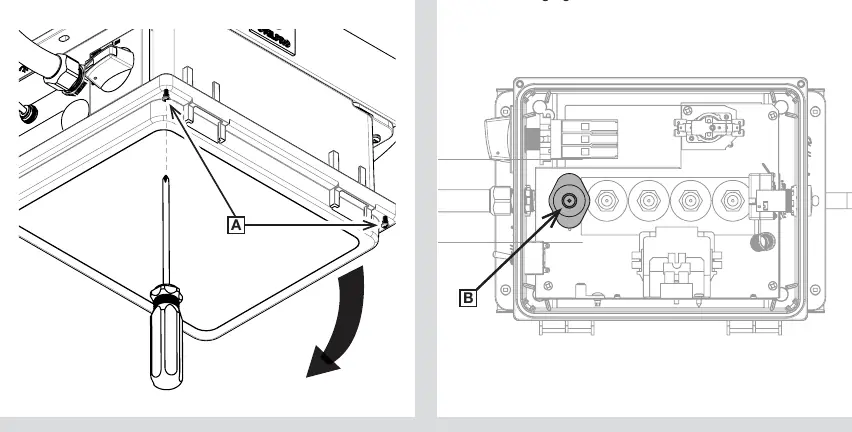

W przypadku przegrzania lub awarii zasilania może zadziałać zabezpieczenie termiczne. W modelu SFHGX0521TDIS można je zresetować, otwierając pokrywę puszki przyłączeniowej i naciskając przycisk resetowania znajdujący się wewnątrz urządzenia.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się po instalacji
Sprawdź, czy ustawienie termostatu nie jest zbyt niskie, czy przewody są poprawnie podłączone, czy wyłącznik główny jest włączony oraz czy bezpiecznik w panelu elektrycznym jest sprawny.
Bezpiecznik wybija przy włączeniu
Sprawdź poprawność podłączenia przewodów zgodnie ze schematem oraz czy napięcie zasilania jest zgodne z tabliczką znamionową.
Temperatura nie jest osiągana
Upewnij się, że urządzenie ma wystarczającą moc dla wielkości pomieszczenia, wloty/wyloty powietrza nie są zatkane, a izolacja pomieszczenia jest odpowiednia.
Urządzenie nie grzeje
Sprawdź ustawienia termostatu oraz czy nie zadziałało zabezpieczenie termiczne (w razie potrzeby zresetuj je zgodnie z instrukcją).
Przed użyciem
- Upewnij się, że instalacja została wykonana przez wykwalifikowanego elektryka.
- Sprawdź, czy napięcie sieciowe jest zgodne z tabliczką znamionową urządzenia.
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Zachowaj wymagane odstępy: min. 1.83 m od podłogi, 15 cm od ścian, 60 cm wolnej przestrzeni pod urządzeniem.
- Sprawdź, czy w pobliżu nie znajdują się materiały łatwopalne (min. 61 cm).
Parametry w praktyce
- Zalecana wydajność grzewcza
- 1.25 W na stopę sześcienną (ok. 10 W na stopę kwadratową przy standardowej wysokości sufitu 2.44 m).
- Waga urządzenia
- Całkowita waga urządzenia wraz z uchwytem wynosi 16 kg (35 lbs).
Ilustracje i schematy

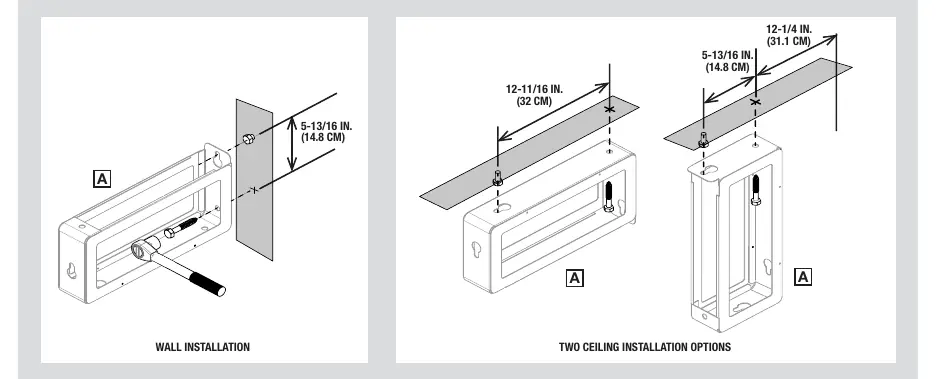

- Schematy instalacji ściennej i sufitowej pokazują wymagane wymiary montażowe dla wspornika.

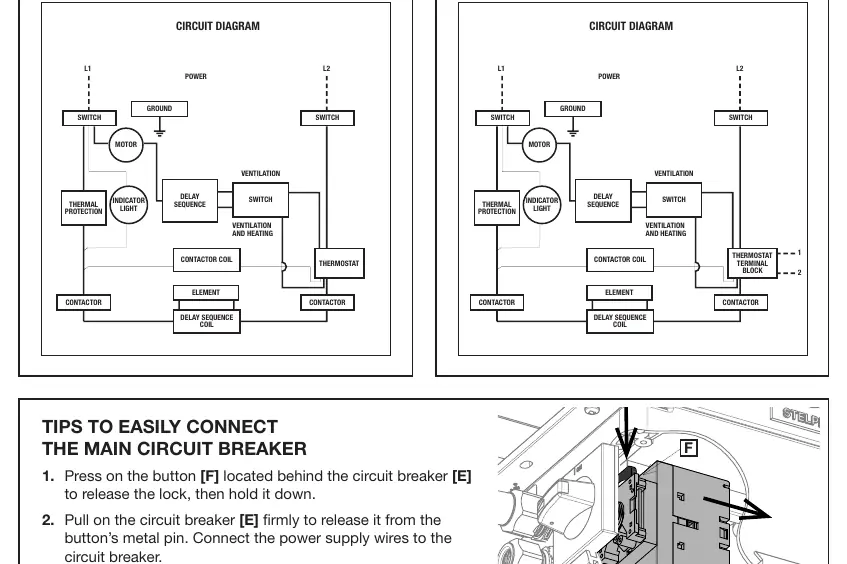

- Schematy elektryczne przedstawiają różnice w podłączeniu dla modeli z wbudowanym termostatem i bez niego.
Zgodność modelu
- Modele SFH0521TDIS i SFHGX0521TDIS posiadają wbudowany termostat.
- Model SFH0521DIS wymaga zewnętrznego termostatu ściennego kompatybilnego z mocą 5 kW.
