Instrukcja montażu grzejnika Terma HX
Praktyczny przewodnik montażu grzejnika Terma HX. Dowiedz się, jak poprawnie zamontować urządzenie, przygotować otwory montażowe oraz wykonać przyłącza hydrauliczne krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu grzejnika Terma HX. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia oraz zestaw montażowy dołączony do produktu. Grzejnik po montażu powinien znajdować się w odległości 57-65 mm od ściany. Kroki 7 oraz 8 dotyczą wyłącznie wersji wodnej oraz wodno-elektrycznej.
Niezbędne narzędzia
- Wiertarka z wiertłem 10 mm
- Śrubokręt krzyżakowy PZ3 oraz PZ1
- Klucz imbusowy #8
- Klucze płaskie 22 mm oraz 14 mm (dla wersji wodnej/wodno-elektrycznej)
Instrukcja montażu krok po kroku
- Przygotowanie otworów: Wyznacz miejsca montażu na ścianie zgodnie z wymiarami grzejnika. Wywierć otwory o średnicy 10 mm i głębokości 80 mm.
- Osadzenie kołków: Włóż kołki rozporowe w wywiercone otwory.
- Montaż uchwytów: Przykręć elementy mocujące do ściany za pomocą śrubokręta PZ3.
- Przygotowanie dystansów: Zamontuj elementy dystansowe na uchwytach, używając klucza imbusowego.
- Zawieszenie grzejnika: Umieść grzejnik na przygotowanych uchwytach.
- Zabezpieczenie: Dokręć elementy zabezpieczające za pomocą śrubokręta PZ1, aby ustabilizować grzejnik na uchwytach.
Montaż przyłączy (wersja wodna i wodno-elektryczna)
W przypadku wersji wodnej i wodno-elektrycznej należy wykonać dodatkowe czynności:
- Użyj kluczy płaskich 22 mm oraz 14 mm do dokręcenia elementów przyłączeniowych (krok 7).
- W kroku 8 wykonaj montaż końcowy zaworów lub zaślepek, używając odpowiednich narzędzi (śrubokręt, klucz imbusowy #8), zgodnie z oznaczeniami 8a-8d.
Informacje o producencie
Screwfix
Praktyczna pomoc
Typowe problemy
Grzejnik nie przylega stabilnie do ściany
Sprawdź, czy otwory zostały wywiercone prosto i czy kołki rozporowe są poprawnie osadzone w ścianie.
Trudności z dokręceniem przyłączy
Upewnij się, że używasz właściwych rozmiarów kluczy (22 mm i 14 mm) i nie stosujesz nadmiernej siły, która mogłaby uszkodzić gwinty.
Przed użyciem
- Przygotuj wiertarkę z wiertłem 10 mm.
- Upewnij się, że masz kompletny zestaw montażowy dostarczony z grzejnikiem.
- Sprawdź, czy ściana jest odpowiednia do montażu grzejnika.
- Przygotuj klucze płaskie 22 i 14 oraz klucz imbusowy #8.
- Upewnij się, że masz śrubokręty PZ3 i PZ1.
Ilustracje i schematy

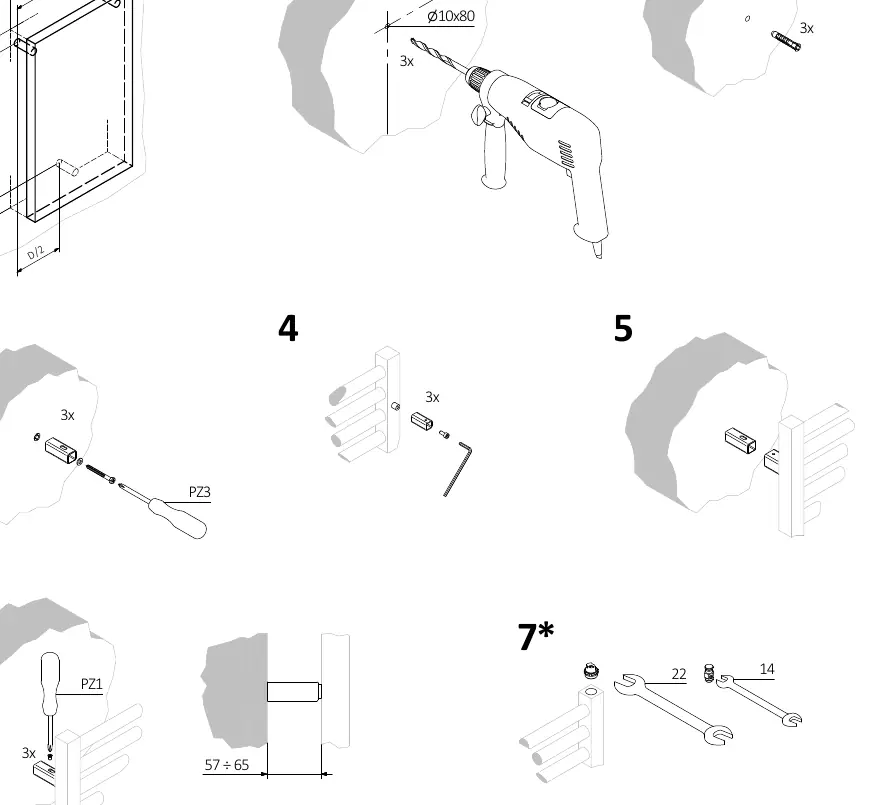

- Kroki 1-6 ilustrują proces wiercenia, montażu uchwytów i zawieszania grzejnika.
- Kroki 7-8 pokazują specyficzne czynności przyłączeniowe dla wersji wodnej i wodno-elektrycznej.
Zgodność modelu
- Kroki 7 i 8 dotyczą wyłącznie wersji wodnej oraz wodno-elektrycznej.
