Instrukcja obsługi nagrzewnicy Global Industrial 246102

Najważniejsze informacje

Nagrzewnica Global Industrial 246102 jest urządzeniem przemysłowym przeznaczonym do montażu na ścianie lub suficie. Uwaga: Urządzenie nie jest przeznaczone do użytku domowego. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Wymagane jest zasilanie 240V oraz zabezpieczenie obwodu wyłącznikiem 60A.

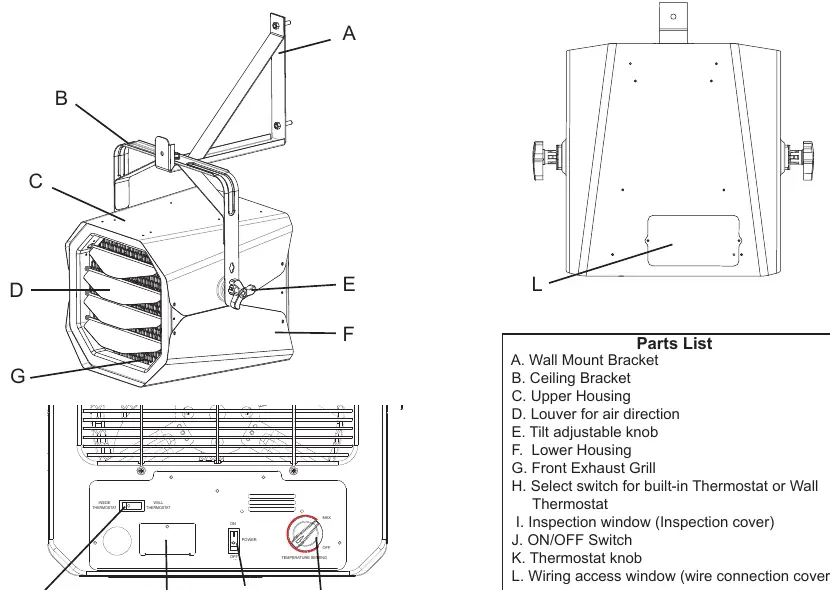

Elementy urządzenia

W skład zestawu wchodzą:

• Wspornik ścienny i sufitowy
• Obudowa górna i dolna
• Kratka wylotowa
• Pokrętło regulacji nachylenia
• Przełącznik termostatu (wbudowany/zewnętrzny)
• Pokrętło termostatu

Instalacja i montaż

Przed montażem upewnij się, że wybrano odpowiednie miejsce:

• Minimalna wysokość montażu od podłogi: 1,8 m (6 stóp).
• Minimalna odległość od ścian bocznych: 0,3 m (1 stopa).
• Minimalna odległość od ściany tylnej: 11,5 cm (4,5 cala).
• Zachowaj co najmniej 0,9 m (3 stopy) wolnej przestrzeni przed urządzeniem od materiałów łatwopalnych.

Użyj wiertła 12 mm (0,48 cala) do wywiercenia otworów montażowych o głębokości 7 cm (2,75 cala). Zamocuj wspornik za pomocą śrub rozporowych, a następnie zawieś nagrzewnicę.

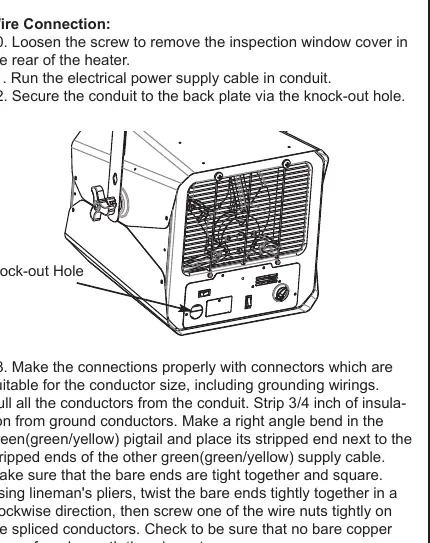

Podłączenie elektryczne

Wymagane są przewody miedziane o przekroju 6 AWG (13,3 mm²). Urządzenie obsługuje zasilanie jednofazowe lub trójfazowe.

• Zasilanie jednofazowe: Fabrycznie skonfigurowane. Podłącz przewody zasilające do zacisków L1 i L3.

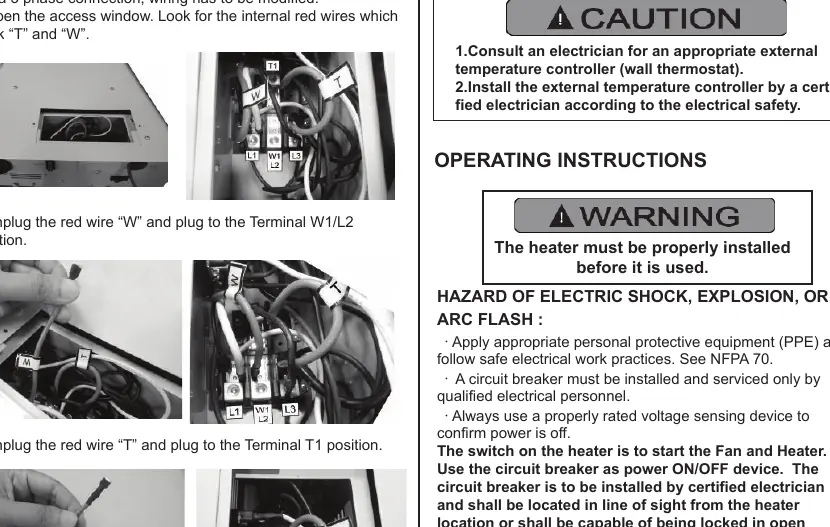

• Zasilanie trójfazowe: Wymaga modyfikacji połączeń wewnętrznych (przełożenie czerwonych przewodów oznaczonych "W" i "T" zgodnie ze schematem w instrukcji).

Obsługa i termostat

Nagrzewnica posiada wbudowany termostat lub możliwość podłączenia zewnętrznego termostatu ściennego. Użyj przełącznika wyboru, aby wskazać aktywne źródło sterowania. Po osiągnięciu żądanej temperatury, obróć pokrętło termostatu w kierunku przeciwnym do ruchu wskazówek zegara, aż nagrzewnica się wyłączy.

Konserwacja i czyszczenie

Przed przystąpieniem do czyszczenia odłącz zasilanie na głównym wyłączniku i odczekaj 60 minut, aż element grzejny ostygnie. Nie używaj płynów czyszczących ani chemikaliów. Kurz z wnętrza można usunąć odkurzaczem z końcówką szczelinową. Obudowę przetrzyj miękką, lekko wilgotną szmatką.

Rozwiązywanie problemów

Jeśli urządzenie nie grzeje, sprawdź czy nie zadziałało zabezpieczenie przed przegrzaniem (odczekaj 10 minut). Upewnij się, że wyłącznik nadprądowy nie został wyzwolony. Jeśli wyczuwalny jest zapach spalenizny przy pierwszym uruchomieniu, jest to normalne zjawisko wypalania się oleju produkcyjnego – zapewnij dobrą wentylację pomieszczenia.
