Instrukcja montażu pieca na pellet EGO Airmatic 8 M3 Core / Comfort Airmatic 10 M3 Core
Szybki przewodnik instalacji i montażu pieca na pellet EGO Airmatic 8 M3 Core oraz Comfort Airmatic 10 M3 Core. Zawiera instrukcje dotyczące bezpiecznego montażu, podłączenia spalin, wymogów technicznych oraz konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i instalacji pieców na pellet EGO Airmatic 8 M3 Core oraz EGO Comfort Airmatic 10 M3 Core. Instalacja musi być przeprowadzona przez wykwalifikowanego technika zgodnie z obowiązującymi przepisami krajowymi. Urządzenie jest przeznaczone wyłącznie do spalania pelletu drzewnego.
Bezpieczeństwo i ostrzeżenia
- Instalacja, podłączenie elektryczne i konserwacja muszą być wykonywane wyłącznie przez wykwalifikowany personel.
- Zabrania się używania paliw innych niż pellet drzewny.
- W przypadku pożaru w kominie należy wyłączyć urządzenie, odłączyć zasilanie i nie otwierać drzwiczek.
- Powierzchnie pieca (drzwiczki, uchwyt, szyba) nagrzewają się do wysokich temperatur; należy używać rękawic ochronnych.
- Piec musi być podłączony do uziemionej instalacji elektrycznej.
Instalacja
Piec wymaga odpowiedniego wlotu powietrza do spalania (min. 80 cm2) oraz prawidłowo zwymiarowanego systemu odprowadzania spalin zgodnie z normą EN 13384-1. Należy zachować bezpieczne odległości od materiałów łatwopalnych:
- Tył: 40-120 mm
- Boki: 100-200 mm
- Góra: 800 mm
- Przód: 1000 mm
Montaż i pierwsze uruchomienie
Piec dostarczany jest bez paneli bocznych. Montaż obejmuje:
- Zdjęcie górnej pokrywy (odkręcenie śrub pod pokrywą).

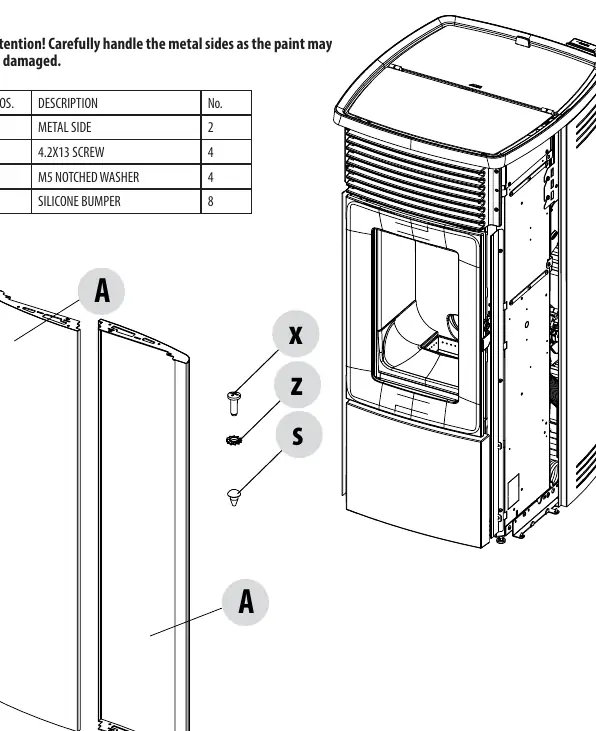

- Montaż paneli bocznych (zabezpieczenie śrubami z podkładkami).
- Poziomowanie pieca za pomocą regulowanych nóżek.
- Podłączenie do przewodu kominowego.
Obsługa i konserwacja
Paliwo należy ładować do zasobnika przez górne drzwiczki. Nie należy wsypywać pelletu bezpośrednio do paleniska. Konserwacja (czyszczenie palnika, kontrola systemu spalinowego) powinna być wykonywana regularnie przez wykwalifikowanego operatora.
Dane techniczne
Urządzenia posiadają klasę efektywności energetycznej A+. Moc nominalna wynosi 8.0 kW (model 8 M3) lub 10.0 kW (model 10 M3). Zasilanie 230 V / 50 Hz.
Praktyczna pomoc
Typowe problemy
Piec nie uruchamia się
Sprawdź bezpieczniki w bloku zasilania (5x20 mm T delayed / 3.15 A 250 V) – wymianę musi przeprowadzić wykwalifikowany technik.
Dymienie przy pierwszym uruchomieniu
Jest to normalne zjawisko wynikające z wypalania się farby; zapewnij dobrą wentylację pomieszczenia.
Słabe spalanie lub zanieczyszczony palnik
Używaj wyłącznie certyfikowanego pelletu (ENPlus A1, DINplus, Ö-Norm M7135) o średnicy 6 mm.
Przed użyciem
- Sprawdź, czy instalacja została wykonana przez wykwalifikowanego technika.
- Upewnij się, że wlot powietrza do spalania jest drożny i ma min. 80 cm2.
- Sprawdź, czy przewód kominowy jest zgodny z normą EN 13384-1.
- Upewnij się, że zachowano bezpieczne odległości od materiałów łatwopalnych.
- Sprawdź, czy piec jest wypoziomowany za pomocą regulowanych nóżek.
Parametry w praktyce
- Moc nominalna
- 8.0 kW dla modelu 8 M3 lub 10.0 kW dla modelu 10 M3.
- Pojemność zasobnika
- 39 litrów pelletu.
- Wymagany pellet
- Średnica 6 mm, długość 3-40 mm, wilgotność 12-20%.
Ilustracje i schematy

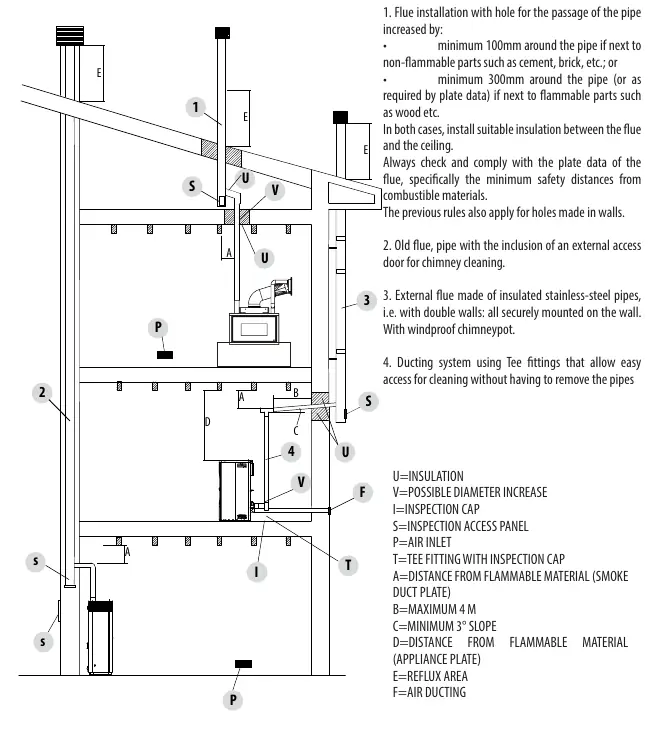

- Schemat instalacji (str. 20) pokazuje przykładowe podłączenia kominowe, wloty powietrza i izolację.

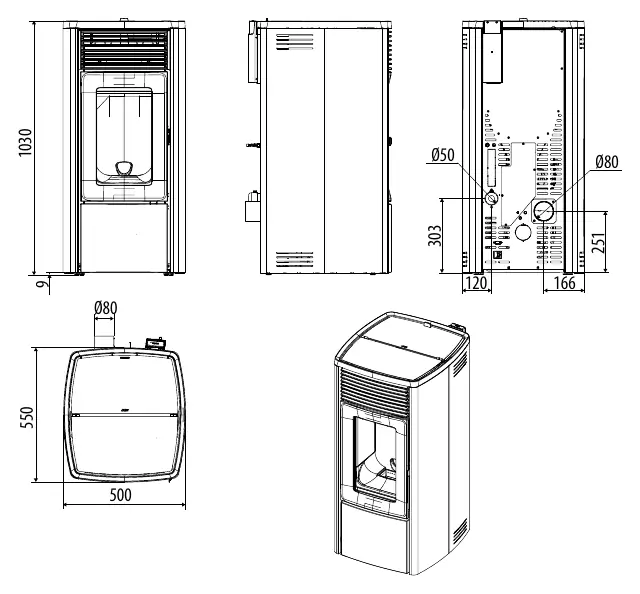

- Rysunki wymiarowe (str. 21-22) przedstawiają przyłącza spalin i powietrza.
Zgodność modelu
- Wymagana certyfikacja pelletu: ENPlus A1, DINplus lub Ö-Norm M7135.
- Zabronione jest używanie paliw innych niż pellet drzewny.
