Instrukcja obsługi lampy ostrzegawczej Builtbright Work BAR STROBE 4 BB6010A

Szybki przewodnik po instalacji i obsłudze lampy ostrzegawczej Builtbright Work BAR STROBE 4 (model BB6010A). Dowiedz się, jak zamontować urządzenie, podłączyć przewody, wybrać tryb świecenia oraz zsynchronizować wiele jednostek.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy lampy ostrzegawczej Builtbright Work BAR STROBE 4 (model BB6010A). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, schemat podłączenia elektrycznego oraz instrukcję wyboru trybów świecenia i synchronizacji wielu lamp.

Zawartość zestawu

  • 1x Lampa LED (light bar)
  • 1x Ramka montażowa (Bezel)
  • 1x Taśma 3M VHB
  • 1x Uszczelka montażowa
  • Zestaw elementów montażowych

Instrukcja montażu

Schemat montażu lampy
Schemat montażu lampy
  1. Wybierz płaską powierzchnię montażową lub powierzchnię o minimalnej krzywiźnie.
  2. Użyj uszczelki lub taśmy VHB jako szablonu, aby zaznaczyć miejsca wiercenia otworów.
  3. Wywierć otwór o średnicy 9/16 cala (14 mm) w odpowiednim miejscu na przewody wychodzące z tyłu urządzenia. Usuń zadziory z krawędzi otworu.
  4. Zamontuj lampę wraz z uszczelką, używając dołączonych wkrętów samogwintujących.

Podłączenie elektryczne

Przewody należy podłączyć zgodnie z poniższym schematem:

  • Czarny: Masa podwozia (chassis ground).
  • Biały: Do +VDC i funkcji pamięci 1 (wymagany bezpiecznik 2A).
  • Szary: Do +VDC i funkcji pamięci 2 (wymagany bezpiecznik 2A).
  • Czerwony: Do +VDC i funkcji pamięci 3 (wymagany bezpiecznik 2A).
  • Żółty: Wybór trybu świecenia.

Wybór trybu świecenia i synchronizacja

Aby zmienić tryb świecenia, należy podłączyć żółty przewód do +VDC na określony czas:

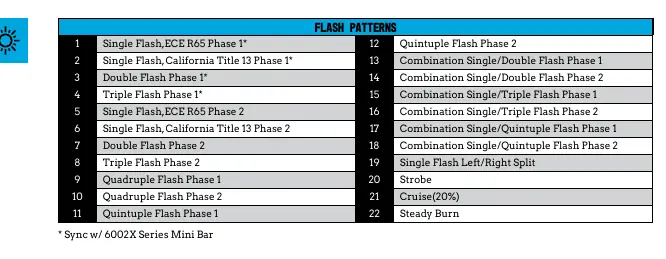

Tabela trybów świecenia
Tabela trybów świecenia
  • Mniej niż 1 sekunda: Następny tryb.
  • 2-4 sekundy: Poprzedni tryb.
  • 7+ sekund: Stałe świecenie.

Synchronizacja: Po ustawieniu żądanego trybu na każdej lampie, połącz żółte przewody wszystkich jednostek razem. Możliwa jest synchronizacja do 8 jednostek.

Dane techniczne

  • Napięcie wejściowe: 12-24VDC
  • Prąd roboczy: 0.84A przy 12VDC
  • Temperatura pracy: -40°C do 65°C

Praktyczna pomoc

Typowe problemy

Lampa nie zmienia trybu świecenia

Upewnij się, że żółty przewód jest podłączony do +VDC na odpowiedni czas (krócej niż 1s dla następnego trybu, 2-4s dla poprzedniego).

Brak zasilania lub awaria

Sprawdź bezpieczniki na przewodach zasilających (biały, szary, czerwony). Producent zaleca stosowanie bezpieczników 2A.

Przed użyciem

  • Sprawdź, czy powierzchnia montażowa jest płaska lub ma minimalną krzywiznę.
  • Przygotuj wiertło 9/16 cala (14 mm) do otworu na przewody.
  • Upewnij się, że masz dostęp do zasilania 12-24VDC.
  • Upewnij się, że posiadasz bezpieczniki 2A dla przewodów zasilających.

Parametry w praktyce

Napięcie wejściowe: 12-24VDC
Urządzenie jest kompatybilne z instalacjami samochodowymi 12V oraz 24V.
Prąd roboczy: 0.84A @ 12VDC
Pobór prądu przy napięciu 12V wynosi 0.84 Ampera.
Temperatura pracy: -40°C do 65°C
Lampa może pracować w ekstremalnych warunkach pogodowych.

Ilustracje i schematy

  • Schemat okablowania pokazuje kolory przewodów i ich funkcje (zasilanie, masa, wybór trybu).
  • Rysunek montażowy ilustruje sposób mocowania lampy do powierzchni za pomocą uszczelki i wkrętów.

Zgodność modelu

  • Synchronizacja możliwa do 8 jednostek.
  • Kompatybilne z serią 6002X Mini Bar (wspólna synchronizacja).
