Instrukcja obsługi belki świetlnej Cell2 Kuiper HE 1369.6mm

Szybki przewodnik po instalacji i konfiguracji belki świetlnej Cell2 Kuiper HE 1369.6mm. Dowiedz się, jak poprawnie podłączyć przewody, zmieniać tryby świecenia oraz programować funkcje sterowania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi belki świetlnej Cell2 Kuiper HE 1369.6mm. Urządzenie wymaga poprawnego podłączenia do instalacji elektrycznej pojazdu oraz konfiguracji funkcji sterowania. Przed przystąpieniem do montażu zaleca się przetestowanie wszystkich funkcji. Belka posiada szereg trybów błysku oraz dedykowane przewody do sterowania światłami ostrzegawczymi, roboczymi, stopu oraz kierunkowskazami.

Instalacja i podłączenie

Poprawna instalacja wymaga wiedzy z zakresu elektroniki samochodowej. Należy przestrzegać poniższych kroków:

Schemat podłączenia przewodów belki świetlnej
Schemat podłączenia przewodów belki świetlnej
  • Zasilanie: Poprowadź czerwony przewód zasilający do akumulatora pojazdu, instalując na jego końcu bezpiecznik (wymagany, dostarczany przez użytkownika).
  • Masa: Podłącz czarny przewód do masy podwozia pojazdu (Chassis Ground).
  • Sterowanie: Poprowadź przewody sterujące do panelu przełączników wewnątrz kabiny (panel dostarczany przez użytkownika).
  • Przejście przez ścianę grodziową: Upewnij się, że przewody są bezpiecznie poprowadzone przez ścianę grodziową, w razie potrzeby wywierć otwór, dbając o to, by nie uszkodzić innych komponentów pojazdu.

Funkcje i sterowanie

Belka świetlna obsługuje różne funkcje w zależności od podłączonego przewodu:

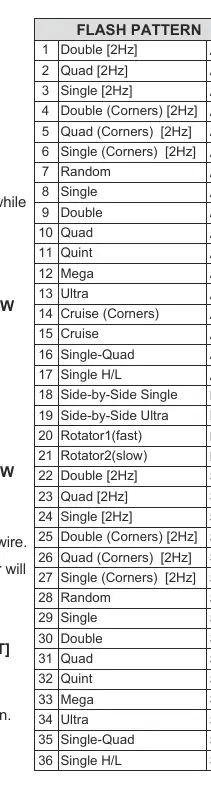

Tabela dostępnych wzorów błysków
Tabela dostępnych wzorów błysków
  • Tryb ostrzegawczy (Warning Mode): Aktywowany przez podanie napięcia +VDC na przewód brązowy.
  • Światła robocze (Take Down/Work Light): Aktywowane przez przewód zielony.
  • Światła drogowe/sygnalizacyjne: Biały (Stop), Szary (Pozycyjne/Tail), Fioletowy (Kierunkowskaz lewy), Niebieski (Kierunkowskaz prawy).
  • Środek belki (Illuminated Center): Aktywowany przewodem pomarańczowym.
  • Żółty przewód: Służy do zmiany wzoru błysku lub aktywacji trybu przyciemnienia (DIM MODE).

Programowanie funkcji przewodu żółtego

Przewód żółty może pełnić trzy funkcje. Aby zaprogramować jego działanie:

  1. Aktywuj tryb ostrzegawczy (podaj napięcie na przewód brązowy).
  2. Trzykrotnie dotknij napięciem +VDC przewód zielony, aby wejść w tryb programowania.
  3. Przednia strona belki zacznie migać, wskazując aktualny tryb: pojedynczy błysk (tylko zmiana wzoru), podwójny błysk (tylko DIM MODE), potrójny błysk (zmiana wzoru i DIM MODE).
  4. Dotknij przewód żółty napięciem +VDC, aby przełączyć się na kolejną funkcję.
  5. Zapisz ustawienia i wyjdź z trybu programowania poprzez odłączenie zasilania.

Bezpieczeństwo

  • Nie używaj przewodów zasilających jako przełączników aktywujących belkę.
  • Wadliwe połączenia mogą powodować nieprawidłowe działanie lub resetowanie do ustawień domyślnych.
  • Nie używaj myjek ciśnieniowych do czyszczenia belki, ponieważ może to uszkodzić urządzenie i unieważnić gwarancję.

Informacje o producencie

Cell2

Profil marki

Praktyczna pomoc

Typowe problemy

Belka nie działa lub resetuje się do ustawień domyślnych.

Sprawdź poprawność i stabilność wszystkich połączeń elektrycznych. Wadliwe połączenia są najczęstszą przyczyną problemów.

Nie można zmienić trybu błysku.

Upewnij się, że belka znajduje się w trybie ostrzegawczym (Warning Mode) przed użyciem żółtego przewodu do zmiany wzoru.

Przed użyciem

  • Zainstaluj odpowiedni bezpiecznik na czerwonym przewodzie zasilającym.
  • Podłącz czarny przewód do pewnego punktu masy pojazdu.
  • Upewnij się, że wszystkie przewody sterujące są bezpiecznie podłączone do panelu przełączników.
  • Przetestuj wszystkie funkcje (światła, tryby błysku) przed ostatecznym montażem belki na pojeździe.

Parametry w praktyce

Czerwony przewód
Główne zasilanie +VDC (wymaga bezpiecznika).
Czarny przewód
Masa pojazdu (Chassis Ground).
Brązowy przewód
Aktywacja trybu ostrzegawczego (Warning Mode).

Ilustracje i schematy

  • Schemat przedstawia kolorowe oznaczenia przewodów belki świetlnej.
  • Wskazuje, który przewód odpowiada za konkretną funkcję (np. światło stop, kierunkowskazy, tryb pracy).

Zgodność modelu

  • Światła stop/pozycyjne/kierunkowskazy w belce służą wyłącznie jako oświetlenie pomocnicze i nie mogą zastępować oryginalnych świateł pojazdu.
