Instrukcja serwisowa podstawy BUNN 1SH i 2SH Soft Heat
Kompletna instrukcja serwisowa dla podstaw BUNN 1SH i 2SH Soft Heat. Zawiera procedury diagnostyczne, instrukcje wymiany komponentów (wyłącznik, gniazdo, prostownik, transformator), schematy elektryczne oraz wskazówki dotyczące...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja serwisowa dla podstaw BUNN 1SH i 2SH Soft Heat zawiera procedury diagnostyczne i wymiany kluczowych komponentów elektrycznych, takich jak wyłącznik, gniazdo, prostownik i transformator. str. 1, 5
Najważniejsze czynności
- Wymiana wyłącznika str. 6
- Wymiana prostownika str. 7
- Wymiana transformatora str. 8
Problemy i rozwiązania
Serwer nie grzeje
Sprawdź zasilanie, wyłącznik, styki gniazda, transformator i prostownik.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wyjściowe prostownika | 24V DC | Prawidłowe napięcie pracy | str. 7 |
| Napięcie wyjściowe transformatora | 24V AC | Prawidłowe napięcie pracy | str. 8 |
Gdzie szukać w PDF
- Gwarancja str. 2
- Rozwiązywanie problemów str. 4
- Serwis i dostęp do komponentów str. 5
- Schematy elektryczne str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje serwisowe
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanego personelu serwisowego. Zawiera procedury testowania i wymiany głównych komponentów elektrycznych w podstawach BUNN 1SH i 2SH Soft Heat. W przypadku problemów z działaniem urządzenia, należy najpierw skorzystać z sekcji rozwiązywania problemów.
Bezpieczeństwo
- Inspekcja, testowanie i naprawa sprzętu elektrycznego powinny być wykonywane wyłącznie przez wykwalifikowany personel.
- Wszystkie komponenty elektroniczne pracują pod napięciem 120-240V AC oraz niskim napięciem DC. Zwarcie styków może spowodować uszkodzenie płytki.
- Zawsze odłączaj zasilanie przed serwisowaniem, chyba że procedura testowa wymaga podłączenia do prądu.
- Po zakończeniu naprawy wymień wszystkie osłony ochronne i etykiety bezpieczeństwa.
Dostęp do komponentów

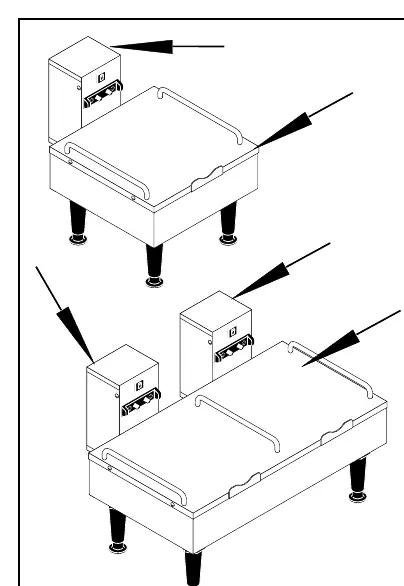

Wszystkie komponenty są dostępne po zdjęciu pokrywy gniazda oraz pokrywy podstawy. Pokrywy są mocowane za pomocą czterech śrub z łbem typu truss #6-32.
Procedury serwisowe
Wyłącznik

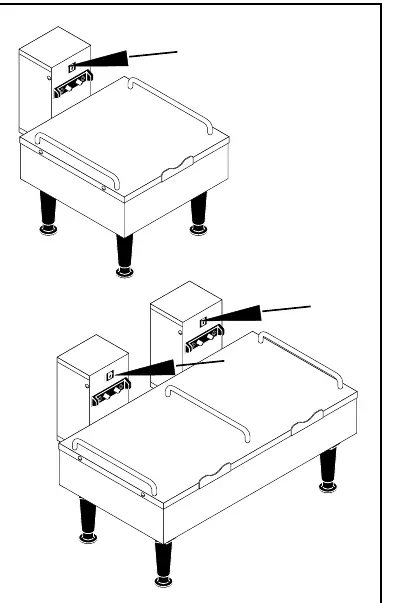

Wyłącznik znajduje się w górnej części wspornika gniazda. Aby sprawdzić jego działanie, należy odłączyć zasilanie, odłączyć przewody i sprawdzić ciągłość obwodu między stykami. Jeśli ciągłość nie występuje, należy wymienić wyłącznik.
Gniazdo (styki sprężynowe)

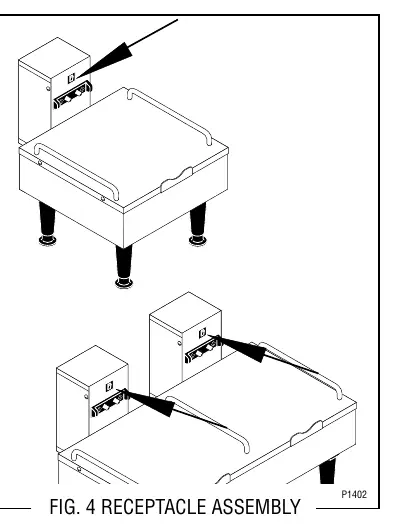

Gniazdo znajduje się w dolnej przedniej części wspornika gniazda. W przypadku problemów z zasilaniem serwera, styki należy wyczyścić lub wymienić całe gniazdo.
Prostownik

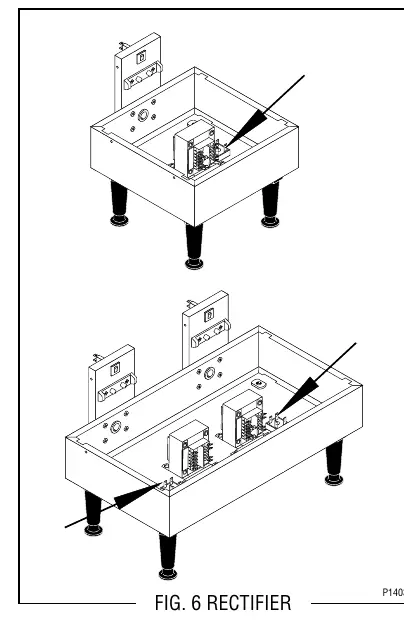

Prostownik znajduje się wewnątrz obudowy podstawy (po prawej stronie dla 1SH, po prawej i lewej dla 2SH). Testowanie polega na sprawdzeniu napięcia wyjściowego (24V DC) przy podłączonym zasilaniu.
Transformator

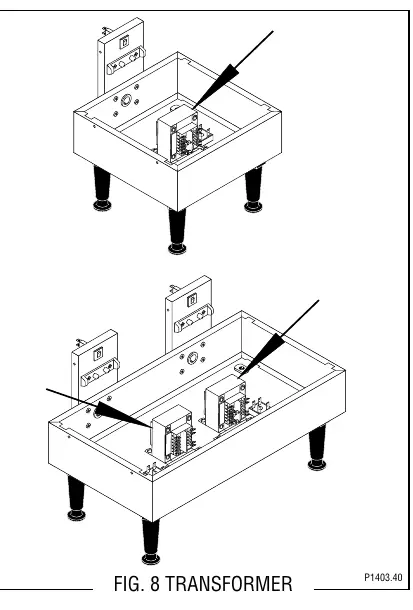

Transformator znajduje się na płycie podstawy wewnątrz obudowy. Testowanie wymaga sprawdzenia napięcia wejściowego (zależnie od modelu: 100V, 120V lub 200-240V AC) oraz napięcia wyjściowego (24V AC).
Schematy elektryczne
Instrukcja zawiera szczegółowe schematy połączeń dla modeli 1SH i 2SH, w tym wersje 100/120V oraz 230V CE. Schematy ilustrują połączenia między transformatorem, prostownikiem, wyłącznikiem i gniazdem serwera.
Informacje o producencie
Bunn
Praktyczna pomoc
Typowe problemy
Serwer nie grzeje
Sprawdź zasilanie, wyłącznik, styki gniazda, transformator oraz prostownik zgodnie z procedurami testowymi.
Przed użyciem
- Odłącz zasilanie przed demontażem paneli
- Używaj tylko wykwalifikowanego personelu do napraw
- Sprawdź ciągłość obwodów przed wymianą części
- Upewnij się, że wszystkie osłony są założone po naprawie
Parametry w praktyce
- 100/120/200-240V AC
- Napięcie wejściowe zasilania transformatora
Ilustracje i schematy
- Schematy pokazują ścieżkę prądu od zasilania przez transformator do prostownika i gniazda serwera.
Zgodność modelu
- Instrukcja dotyczy modeli 1SH i 2SH.
- Dostępne są schematy dla wersji 100/120V oraz 230V CE.
