Instrukcja obsługi radia samochodowego Caliber RMD 056DAB-BT
Szybki przewodnik po instalacji i obsłudze radia samochodowego Caliber RMD 056DAB-BT. Dowiedz się, jak poprawnie podłączyć antenę DAB, skonfigurować połączenie Bluetooth oraz korzystać z funkcji odtwarzania USB i SD.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Radio samochodowe Caliber RMD 056DAB-BT jest przeznaczone do pracy w instalacjach 12V z ujemnym uziemieniem. Przed przystąpieniem do użytkowania należy upewnić się, że temperatura wewnątrz pojazdu mieści się w zakresie od 0°C do +45°C. Urządzenie obsługuje nośniki USB oraz karty Micro SD o pojemności do 32GB.

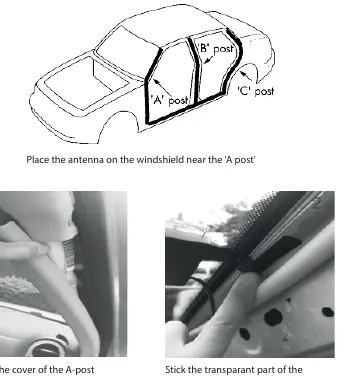

Instalacja anteny DAB
Aby zapewnić prawidłowy odbiór sygnału DAB+, należy zainstalować dedykowaną antenę:
- Umieść antenę na przedniej szybie w pobliżu słupka A.
- Zdejmij osłonę słupka A.
- Przyklej przezroczystą część anteny do szyby, a czarną część do metalowej ramy pojazdu.
- Aktywna antena DAB+ jest zasilana przez przewód antenowy (+5V), więc nie wymaga osobnego źródła zasilania.

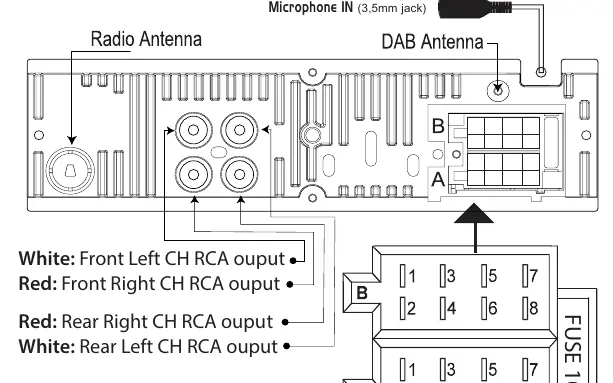

Schemat połączeń elektrycznych
Podłączenie radia wymaga wykorzystania dwóch głównych złączy:
- Złącze A (Zasilanie): Zawiera przewody: pamięć +12V (żółty), zdalne wyjście +12V (niebieski), zapłon +12V (czerwony) oraz masa (czarny).
- Złącze B (Głośniki): Obsługuje 4 głośniki (przód/tył, lewo/prawo) z odpowiednimi polaryzacjami (+/-).
Urządzenie posiada również wyjścia RCA (przód lewo/prawo, tył lewo/prawo) oraz wejście mikrofonowe (jack 3,5mm).
Obsługa i funkcje
Radio oferuje wiele trybów pracy, przełączanych przyciskiem MODE:
- Radio: Obsługa pasm FM oraz DAB. Funkcja AF automatycznie zapisuje najsilniejsze stacje.
- USB/SD: Automatyczne przełączanie po włożeniu nośnika. Obsługuje funkcje pauzy, powtarzania (RPT), odtwarzania losowego (RMD) oraz przeglądania utworów.
- Menu Audio: Pozwala na regulację tonów niskich (Bass), wysokich (Treble), balansu, fadera, głośności (Loud), korektora (EQ) oraz ustawień stereo/mono.
Bluetooth
Aby sparować telefon z radiem:
- Włącz tryb Bluetooth przyciskiem MODE.
- Wyszukaj na telefonie urządzenie o nazwie RMD056DAB-BT_CALIBER.
- Wprowadź hasło 0000, jeśli jest wymagane.
- Po udanym połączeniu na wyświetlaczu pojawi się komunikat BT ON.
Rozwiązywanie problemów i konserwacja
W przypadku problemów z działaniem urządzenia, można wykonać reset do ustawień fabrycznych. Należy użyć niemetalowego, spiczastego przedmiotu, aby wcisnąć przycisk reset i przytrzymać go przez 5 sekund. Do czyszczenia urządzenia używaj wyłącznie miękkiej, suchej szmatki. W przypadku trudniejszych zabrudzeń można ją lekko zwilżyć wodą.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Brak zasilania lub radio nie włącza się
Sprawdź bezpiecznik 10A oraz poprawność podłączenia przewodów zasilających (czerwony - zapłon, żółty - stałe zasilanie).
Radio nie zapisuje stacji radiowych
Upewnij się, że żółty przewód (pamięć +12V) jest podłączony do stałego zasilania, a nie do zapłonu.
Brak dźwięku w głośnikach
Sprawdź poprawność podłączenia przewodów w złączu B oraz ustawienia balansu/fadera w menu Audio.
Nieudane połączenie Bluetooth
Upewnij się, że telefon jest w trybie parowania i używasz poprawnego kodu PIN (0000).
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu ma ujemne uziemienie 12V.
- Upewnij się, że temperatura wewnątrz pojazdu mieści się w zakresie 0°C - 45°C.
- Przygotuj narzędzia do demontażu panelu radia.
- Sprawdź, czy antena DAB jest poprawnie umieszczona na słupku A.
- Upewnij się, że nośnik USB lub karta SD nie przekraczają 32GB.
Parametry w praktyce
- Moc wyjściowa
- 75W x 4 kanały (maksymalna), 20W x 4 kanały (RMS).
Ilustracje i schematy
- Złącze A: Zasilanie (pamięć, zapłon, masa, zdalne sterowanie).
- Złącze B: Podłączenie głośników (przód/tył, lewo/prawo).
- Wyjścia RCA: Dodatkowe wyjścia audio dla wzmacniacza.
Zgodność modelu
- Obsługuje karty SD i pamięci USB do 32GB.
- Wymaga aktywnej anteny DAB+ z zasilaniem +5V przez przewód antenowy.
- Tylko do użytku w pojazdach z instalacją 12V.
