Instrukcja obsługi radia samochodowego Caliber RMD 061DAB-BT
Szybki przewodnik po instrukcji obsługi radia samochodowego Caliber RMD 061DAB-BT. Dowiedz się, jak zainstalować antenę DAB, podłączyć przewody, sparować Bluetooth i korzystać z funkcji radia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Caliber RMD 061DAB-BT to radio samochodowe z obsługą DAB+, FM, Bluetooth, USB, SD oraz AUX. Urządzenie jest przeznaczone do instalacji w pojazdach z instalacją 12V i ujemną masą. Przed rozpoczęciem użytkowania należy zapoznać się z zasadami bezpieczeństwa, w szczególności nie obsługiwać urządzenia podczas jazdy.

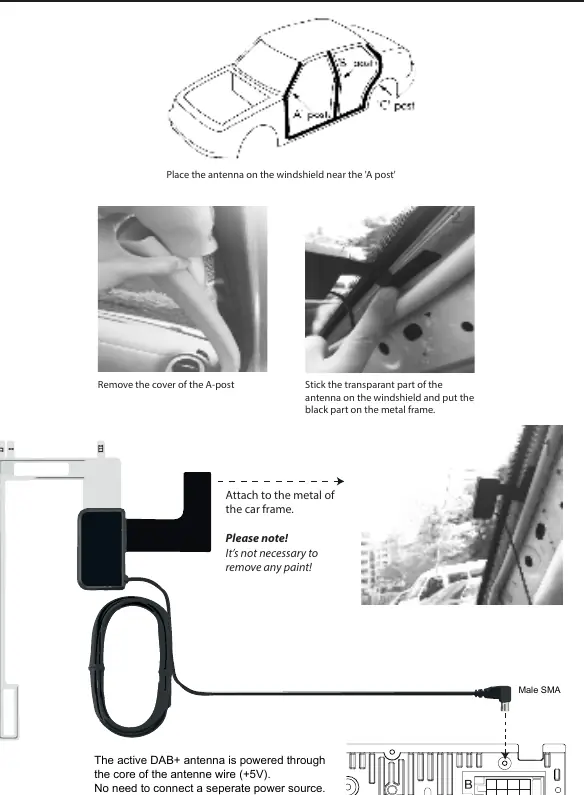

Instalacja anteny DAB
Antena DAB+ jest aktywna i zasilana przez przewód antenowy (+5V), nie wymaga osobnego zasilania. Montaż:
- Umieść antenę na przedniej szybie w pobliżu słupka A.
- Zdejmij osłonę słupka A.
- Przyklej przezroczystą część anteny do szyby, a czarną część do metalowej ramy pojazdu (nie trzeba usuwać lakieru).

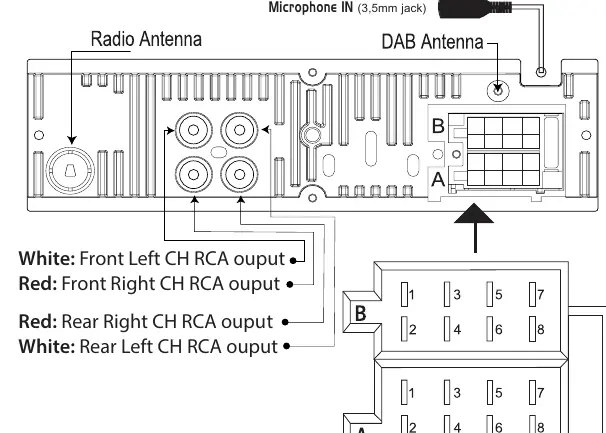

Schemat podłączenia
Radio posiada dwa główne złącza:
- Złącze A (Zasilanie): Pin 4 (Pamięć +12V, żółty), Pin 5 (Remote +12V, niebieski), Pin 7 (+12V zapłon, czerwony), Pin 8 (Masa, czarny).
- Złącze B (Głośniki): Obsługuje głośniki przednie i tylne (lewe i prawe).
Obsługa urządzenia
Podstawowe funkcje:
- Włączanie/Wyłączanie: Przycisk 10.
- Wybór źródła: Przycisk MODE.
- Resetowanie: Użyj niemetalowego, spiczastego przedmiotu, aby nacisnąć przycisk Reset (15) i przytrzymaj przez 5 sekund, aby przywrócić ustawienia fabryczne.
- Głośność: Regulacja za pomocą pokrętła.
Bluetooth
Aby sparować telefon:
- Włącz tryb Bluetooth przyciskiem MODE.
- Włącz Bluetooth w telefonie i wyszukaj dostępne urządzenia.
- Wybierz "RMD061DAB-BT_CALIBER".
- Wprowadź kod "0000", jeśli jest wymagany.
- Po udanym połączeniu na wyświetlaczu pojawi się "BT ON".
Dane techniczne
- Zasilanie: 12V DC, ujemna masa.
- Moc wyjściowa: 4x 75W (maksymalna), 4x 20W (RMS).
- Impedancja głośników: 4-8 ohm.
- Bezpiecznik: 10A.
- Zakres FM: 87.5-108.0 MHz.
- Zakres DAB: 174-240 MHz.
- Obsługa nośników: USB i Micro SD do 32GB.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zasilania
Sprawdź bezpiecznik 10A oraz poprawność podłączenia przewodów zasilających (czerwony/żółty) i masy (czarny).
Problem z parowaniem Bluetooth
Upewnij się, że urządzenie jest w trybie Bluetooth (przycisk MODE), wyszukaj 'RMD061DAB-BT_CALIBER' i użyj kodu '0000'.
Radio nie zapisuje stacji
Upewnij się, że żółty przewód (Memory +12V) jest podłączony do stałego zasilania, a nie do zasilania po stacyjce.
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu ma ujemne uziemienie 12V.
- Upewnij się, że temperatura wewnątrz pojazdu mieści się w zakresie 0°C - 45°C.
- Przygotuj narzędzie (niemetalowe) do ewentualnego resetu urządzenia.
- Upewnij się, że antena DAB jest poprawnie przyklejona do szyby.
Parametry w praktyce
- Moc wyjściowa
- 75W x 4 kanały (maksymalna moc).
- Impedancja głośników
- 4-8 ohm.
Ilustracje i schematy
- Schemat połączeń: Złącze A obsługuje zasilanie (pamięć, zapłon, masa), Złącze B obsługuje głośniki (przód/tył, lewo/prawo).
- Instalacja anteny DAB: Antena powinna być umieszczona na przedniej szybie w pobliżu słupka A.
Zgodność modelu
- Obsługuje karty Micro SD oraz pamięci USB do 32GB.
- Antena DAB jest aktywna i zasilana przez przewód antenowy (+5V).
