Instrukcja obsługi Caliber RMD 057DAB - Radio samochodowe DAB+
Instrukcja obsługi radia samochodowego Caliber RMD 057DAB z tunerem DAB+, Bluetooth, USB/SD oraz obsługą RDS.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Caliber RMD 057DAB to nowoczesne radio samochodowe wyposażone w tuner FM z obsługą RDS oraz cyfrowy tuner DAB+. Urządzenie oferuje szerokie możliwości odtwarzania muzyki, w tym przez Bluetooth, z nośników USB/SD oraz wejście Aux-in. Radio posiada wbudowany wzmacniacz o mocy 4x75W (maksymalna) oraz 4x20W (RMS).
Uruchomienie i obsługa
Po włączeniu urządzenia przyciskiem POW, użytkownik może przełączać się między źródłami dźwięku za pomocą przycisku MOD. Regulacja głośności odbywa się za pomocą pokrętła VOL. Krótkie naciśnięcie pokrętła VOL otwiera menu ustawień dźwięku (Bass, Treble, Balance, Fader, Equalizer, Loudness) oraz oświetlenia. Radio automatycznie skanuje stacje DAB+ przy pierwszym uruchomieniu. W trybie FM stacje można wyszukiwać automatycznie lub ręcznie, a następnie zapisywać w pamięci (do 18 stacji FM).
Funkcje Bluetooth i RDS
Radio obsługuje połączenia Bluetooth. Aby sparować telefon, należy wybrać tryb Bluetooth, wyszukać urządzenie CALIBER_RMD057 na telefonie i wprowadzić kod 0000. Po udanym połączeniu na wyświetlaczu pojawi się komunikat BT ON. Funkcje RDS (AF, TA, PTY) pozwalają na automatyczne dostrajanie częstotliwości, odbiór komunikatów drogowych oraz wyświetlanie informacji o programie.
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone wyłącznie do pojazdów z instalacją 12V i uziemieniem ujemnym. Należy unikać obsługi radia w sposób rozpraszający uwagę podczas jazdy. Nie należy demontować ani modyfikować urządzenia. W przypadku problemów technicznych należy skontaktować się z autoryzowanym serwisem Caliber. Do czyszczenia należy używać miękkiej, suchej szmatki, ewentualnie lekko zwilżonej wodą. Należy dbać o to, aby temperatura wewnątrz pojazdu mieściła się w zakresie od 0°C do +45°C przed włączeniem radia.
Instalacja anteny DAB+

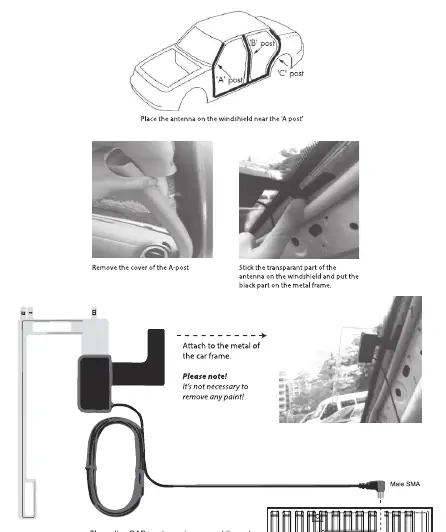

Prawidłowa instalacja anteny DAB+ jest kluczowa dla jakości odbioru. Antenę należy umieścić na przedniej szybie w pobliżu słupka A. Przezroczystą część anteny przykleja się do szyby, a czarną część do metalowej ramy słupka. Zasilanie anteny odbywa się przez przewód antenowy (5V), więc nie jest wymagane dodatkowe zasilanie.
Informacje o producencie
Caliber Europe B.V.
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Sprawdź bezpiecznik (10A) oraz poprawność podłączenia zasilania 12V.
Słaby odbiór DAB+
Upewnij się, że antena DAB+ jest poprawnie zainstalowana na szybie i ma kontakt z metalową ramą.
Brak dźwięku z USB
Upewnij się, że pliki są w obsługiwanym formacie. Pamiętaj, że port USB typu C służy tylko do ładowania.
Bluetooth nie łączy się
Usuń urządzenie z listy sparowanych w telefonie i spróbuj ponownie, używając kodu 0000.
Przed użyciem
- Sprawdź, czy instalacja elektryczna pojazdu ma 12V i uziemienie ujemne.
- Upewnij się, że temperatura wewnątrz pojazdu wynosi od 0°C do +45°C.
- Zainstaluj antenę DAB+ zgodnie z instrukcją na szybie.
- Sprawdź, czy wszystkie przewody głośnikowe są poprawnie podłączone.
- Upewnij się, że bezpiecznik jest sprawny.
Parametry w praktyce
- Impedancja głośników
- 4-8 Ohm - zalecana oporność podłączanych głośników.
Ilustracje i schematy
- Schemat połączeń pokazuje złącza ISO dla zasilania (A) i głośników (B).
- Złącze C zawiera wejścia dla anteny FM, anteny DAB+ oraz mikrofonu.
- Instalacja anteny DAB+ wymaga przyklejenia elementu do szyby i metalowej ramy słupka A.
- Klucze montażowe służą do wyjmowania radia z kieszeni montażowej w desce rozdzielczej.
Zgodność modelu
- Tylko do pojazdów z instalacją 12V i uziemieniem ujemnym.
- Port USB typu C służy wyłącznie do ładowania urządzeń zewnętrznych.
- Odbiór DAB+ zależy od warunków pogodowych i poprawnej instalacji anteny.
