Instrukcja obsługi kompresora powietrza California Air Tools 10020DSMAD
Szybki przewodnik po obsłudze, montażu i konserwacji kompresora powietrza California Air Tools 10020DSMAD. Dowiedz się, jak poprawnie uruchomić urządzenie, dbać o filtry, zbiornik oraz jak rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik użytkownika dla kompresora powietrza California Air Tools 10020DSMAD. Urządzenie jest przeznaczone do pracy przerywanej (cykl pracy 70/30) i nie powinno pracować w sposób ciągły dłużej niż 60 minut. Przed przystąpieniem do pracy należy upewnić się, że kompresor stoi na płaskiej powierzchni (nachylenie do 15 stopni) i ma zapewnioną odpowiednią wentylację (minimum 2 stopy wolnej przestrzeni wokół).
Montaż i pierwsze uruchomienie

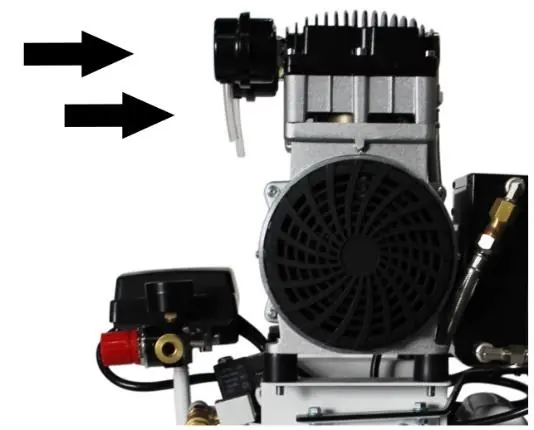

Przed użyciem należy zainstalować filtry powietrza:
- Przykręć filtry powietrza do gwintowanych portów w górnej tylnej części głowicy silnika (dokręcaj tylko ręcznie).
- Wciśnij rurki wlotowe powietrza do otworów w filtrach.

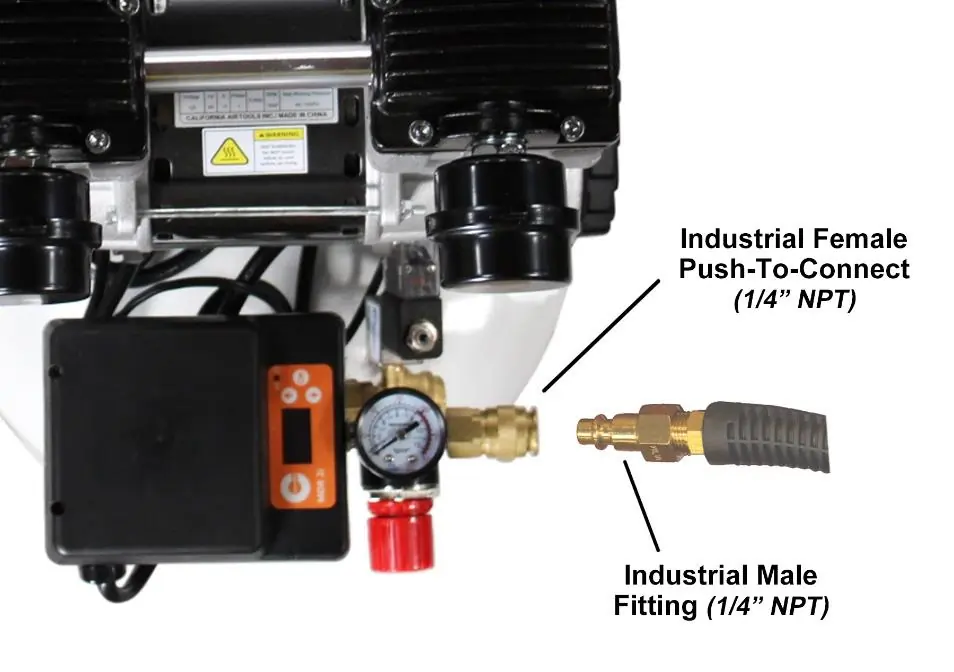

- Podłącz wąż powietrzny do szybkozłącza 1/4 cala.
- Podłącz rurkę 8 mm do zaworu automatycznego spustu kondensatu na spodzie zbiornika.
Aby uruchomić urządzenie, podłącz je do gniazdka 110V/60Hz i przytrzymaj przycisk OK na panelu sterowania przez 4 sekundy.
Codzienna obsługa
Podczas pracy ciśnienie w zbiorniku wzrośnie do 120 PSI, po czym silnik wyłączy się automatycznie. Aby wyregulować ciśnienie wyjściowe, użyj pokrętła regulatora, obracając je w prawo podczas pracy narzędzia. Po zakończeniu pracy wyłącz kompresor przyciskiem, odłącz zasilanie i usuń ciśnienie ze zbiornika za pomocą narzędzia pneumatycznego lub zaworu bezpieczeństwa.
Konserwacja
- Spust kondensatu: Automatyczny zawór spustowy usuwa wodę przy każdym uruchomieniu i po 2 minutach ciągłej pracy. Regularnie sprawdzaj drożność rurki spustowej.
- Filtry powietrza: Regularnie czyść elementy filtrów przedmuchując je lub szczotkując. Wymień na nowe, jeśli są mocno zabrudzone.
- Szczelność: Sprawdzaj połączenia za pomocą wody z mydłem. Jeśli pojawią się bąbelki, dokręć połączenie.
- Osuszacz: Wymieniaj wkład osuszający (desiccant) co 2000 godzin pracy lub co 1-2 lata.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź, czy używasz dedykowanego obwodu 15A i czy przedłużacz nie jest zbyt długi (maks. 25 stóp, min. 14 gauge). Jeśli silnik się przegrzewa, pozwól mu ostygnąć. W przypadku wycieków powietrza sprawdź wszystkie połączenia.
Kontakt serwisowy
W razie potrzeby wsparcia technicznego lub części zamiennych, skontaktuj się z działem obsługi klienta pod numerem 1-866-409-4581 lub odwiedź stronę WWW.CALIFORNIAAIRTOOLS.COM.
Oficjalne zasoby z instrukcji
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Kompresor nie uruchamia się i wydaje buczący dźwięk
Sprawdź, czy napięcie jest prawidłowe, czy nie używasz zbyt długiego/cienkiego przedłużacza oraz czy zawór zwrotny nie wymaga wyczyszczenia.
Wyciek powietrza przy zaworze spustowym
Sprawdź, czy wewnątrz nie ma zanieczyszczeń blokujących zawór. Wyczyść wewnętrzne sitko (strainer).
Silnik wyłącza się podczas pracy
Prawdopodobnie zadziałało zabezpieczenie termiczne z powodu przegrzania. Pozwól urządzeniu ostygnąć i sprawdź, czy nie pracowało zbyt długo w sposób ciągły.
Przed użyciem
- Sprawdź, czy zbiornik nie jest uszkodzony.
- Upewnij się, że wszystkie rury są mocno dokręcone.
- Upewnij się, że filtry powietrza są poprawnie zainstalowane.
- Sprawdź, czy gniazdko elektryczne zapewnia wymagane 110V/15A.
- Upewnij się, że kompresor stoi na płaskim podłożu.
Parametry w praktyce
- 6.40 CFM @ 40 PSI
- Wydajność przepływu powietrza przy ciśnieniu 40 PSI.
- 70/30 Duty Cycle
- Zalecany cykl pracy: 70% czasu praca, 30% czasu odpoczynek.
Ilustracje i schematy
- Schemat elektryczny pokazuje połączenia silnika, kondensatora i wyłącznika ciśnieniowego.
- Schemat przepływu powietrza ilustruje drogę od kompresora przez zawór zwrotny do zbiornika i regulatora.
Zgodność modelu
- Używaj wyłącznie przedłużaczy o długości do 25 stóp (7.6 m) i przekroju min. 14 gauge.
- Wymagane zasilanie: 110V, 60Hz, dedykowany obwód 15A.
