Niniejszy dokument stanowi przewodnik użytkownika dla kompresora powietrza California Air Tools 10020SMHAD. Urządzenie jest bezolejowe, ultra-ciche i wyposażone w inteligentny sterownik (SMART Controller) oraz automatyczny zawór spustowy. Kompresor przeznaczony jest do pracy przerywanej (cykl pracy 70/30, maksymalnie 60 minut ciągłej pracy silnika).
Montaż i pierwsze uruchomienie
- Filtry powietrza: Przykręć oba filtry powietrza do portów w głowicach silnika (dokręcaj ręcznie). Wciśnij rurki wlotowe powietrza do otworów w filtrach.

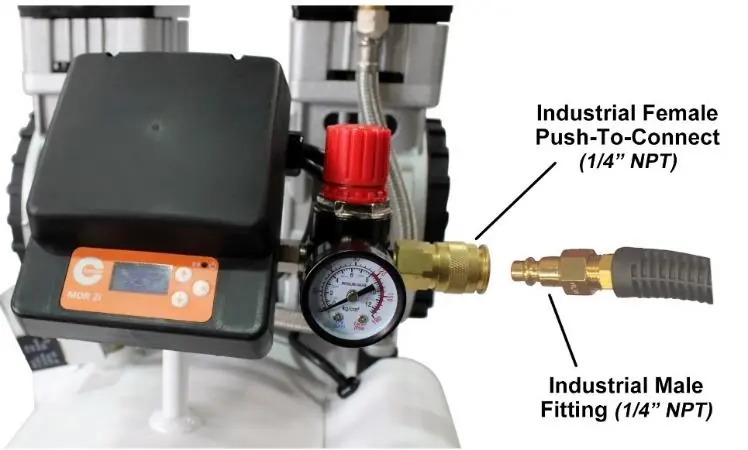

- Podłączenie: Podłącz wąż powietrzny do szybkozłącza (1/4 NPT). Podłącz rurkę 8 mm do portu automatycznego zaworu spustowego na spodzie urządzenia.
- Zasilanie: Wymagane jest dedykowane gniazdo 110V/60Hz/15A.
- Uruchomienie: Naciśnij i przytrzymaj przycisk OK na sterowniku SMART przez 4 sekundy.
Obsługa i sterowanie
Kompresor posiada automatyczny wyłącznik ciśnieniowy. Ciśnienie robocze wynosi 90-120 PSI. Sterownik SMART umożliwia programowanie czasów pracy, ustawianie limitów ciśnienia, czasu automatycznego spustu wody oraz monitorowanie czasu pracy silnika.
Konserwacja
- Spuszczanie wody: Automatyczny zawór spustowy EZ-1 usuwa wodę przy włączaniu urządzenia oraz po 2 minutach ciągłej pracy. W razie potrzeby użyj ręcznego obejścia zaworu spustowego (nie otwierać, gdy zbiornik jest pod ciśnieniem).
- Filtry: Regularnie czyść lub wymieniaj wkłady filtrów powietrza, jeśli są zatkane.
- Szczelność: Sprawdzaj połączenia za pomocą wody z mydłem. Jeśli pojawią się bąbelki, dokręć połączenie lub wymień uszkodzony element.
Bezpieczeństwo
- Zawsze używaj urządzenia na płaskiej powierzchni (nachylenie do 15 stopni).
- Zapewnij co najmniej 60 cm wolnej przestrzeni wokół kompresora dla odpowiedniej wentylacji.
- Nigdy nie dotykaj gorących elementów (głowica cylindra, rury) podczas pracy.
- Nie używaj przedłużaczy dłuższych niż 7,6 m (min. 14 gauge).
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w zbiorniku
Sprawdź szczelność połączeń wodą z mydłem i dokręć nieszczelne elementy.
Kompresor nie uruchamia się
Sprawdź, czy zadziałało zabezpieczenie termiczne (pozwól silnikowi ostygnąć) lub czy napięcie zasilania jest prawidłowe.
Silnik buczy, ale nie startuje
Sprawdź ciśnienie w głowicy (wymaga spuszczenia powietrza) lub czy napięcie zasilania nie jest zbyt niskie.
Woda w zbiorniku
Otwórz zawór spustowy i opróżnij zbiornik; wyczyść filtr siatkowy zaworu spustowego.
Przed użyciem
- Sprawdź, czy zbiornik nie jest uszkodzony.
- Upewnij się, że wszystkie rury są mocno dokręcone.
- Zainstaluj filtry powietrza i rurki wlotowe.
- Ustaw kompresor na płaskiej powierzchni.
- Upewnij się, że zasilanie spełnia wymagania (110V, 15A).
- Sprawdź, czy w pobliżu nie ma materiałów łatwopalnych.
Parametry w praktyce
- Ciśnienie robocze
- 90-120 PSI (automatyczne wyłączanie przy ok. 120 PSI).
Ilustracje i schematy
- Schemat elektryczny pokazuje zabezpieczenie przeciążeniowe (max 135°C) i połączenia kondensatora.

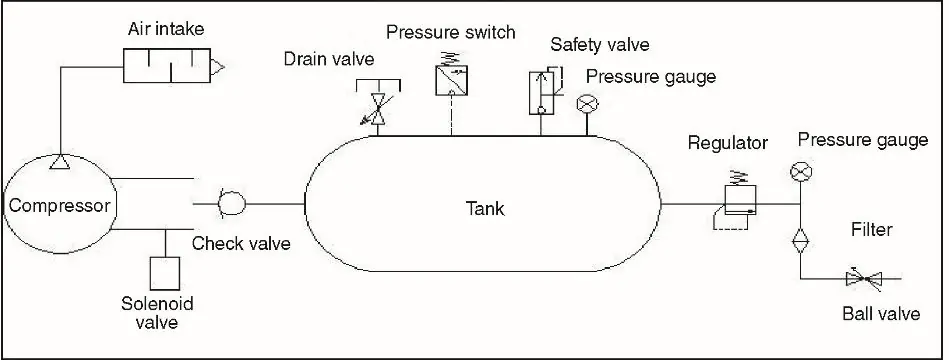

- Schemat przepływu powietrza ilustruje drogę od wlotu, przez kompresor, zbiornik, aż do regulatora i filtra wyjściowego.
Zgodność modelu
- Używaj tylko węży i złączek wysokociśnieniowych przeznaczonych do kompresorów.
- Nie używaj plastikowych rur ani lutów ołowiowych w linii tłocznej.
