Instrukcja obsługi sprężarki powietrza California Air Tools 10020HDSMADC
Szybki przewodnik po instrukcji obsługi sprężarki powietrza California Air Tools 10020HDSMADC. Zawiera informacje o montażu, codziennej eksploatacji, konserwacji, bezpieczeństwie oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

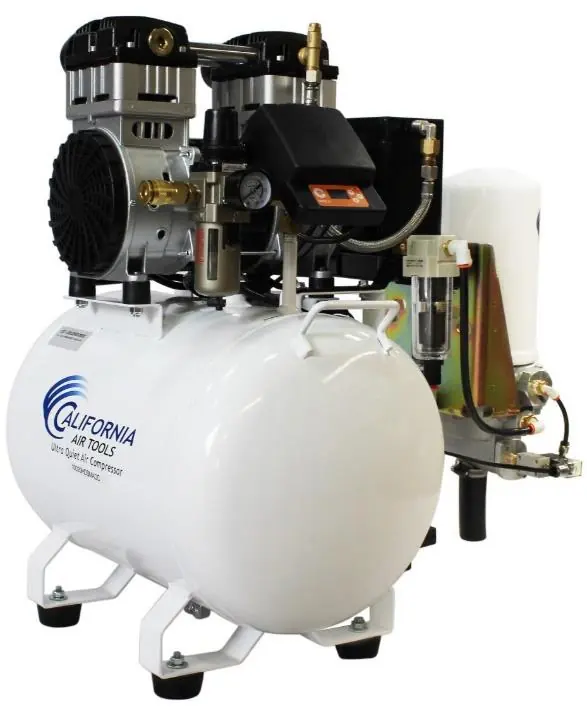

Niniejsza instrukcja dotyczy sprężarki powietrza California Air Tools 10020HDSMADC. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa. W przypadku pytań lub problemów, których nie rozwiązuje instrukcja, należy skontaktować się z działem obsługi klienta pod numerem 1-866-409-4581 lub odwiedzić stronę www.californiaairtools.com.
Montaż i pierwsze uruchomienie
Przed użyciem należy zainstalować filtry powietrza oraz rurki wlotowe:
- Przykręć filtry powietrza zgodnie z ruchem wskazówek zegara do gwintowanych portów w głowicy silnika (dokręcaj tylko ręcznie).
- Wciśnij rurki wlotowe powietrza do portów filtrów.

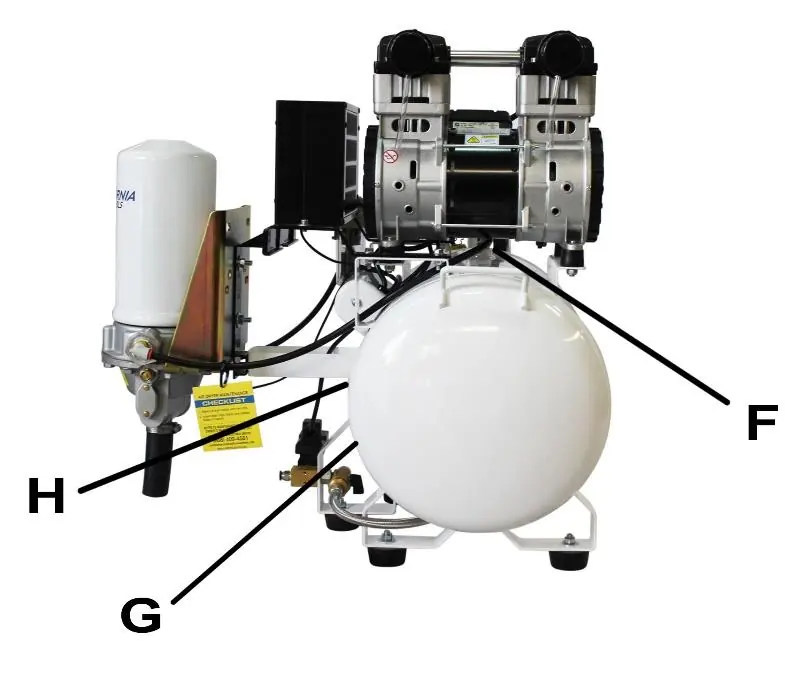

- Podłącz wąż powietrzny do szybkozłącza 1/4” NPT.
- Podłącz rurkę 8 mm do portu automatycznego zaworu spustowego na spodzie urządzenia.
Przed pierwszym użyciem wykonaj test: podłącz zasilanie, przytrzymaj przycisk OK na kontrolerze SMART przez 4 sekundy, aby włączyć urządzenie. Po osiągnięciu 120 PSI sprężarka powinna się automatycznie wyłączyć.
Codzienna obsługa
Aby uruchomić sprężarkę, przytrzymaj przycisk OK przez 4 sekundy. Po napełnieniu zbiornika i wyłączeniu się silnika, wyreguluj ciśnienie za pomocą pokrętła regulatora. Aby wyłączyć urządzenie, ponownie przytrzymaj przycisk OK przez 4 sekundy, odłącz zasilanie i usuń ciśnienie ze zbiornika za pomocą narzędzia pneumatycznego.
Konserwacja
- Spuszczanie wody: Automatyczny zawór spustowy usuwa wodę przy włączaniu i po 2 minutach ciągłej pracy.
- Filtry powietrza: Regularnie czyść lub wymieniaj elementy filtrów, jeśli są zatkane.
- Wymiana osuszacza: Wymieniaj wkład osuszacza (P/N 619003) co 4000 godzin pracy lub co 1-2 lata.
- Szczelność: Sprawdzaj połączenia za pomocą wody z mydłem; w przypadku pęcherzyków powietrza dokręć lub wymień uszkodzony element.
Bezpieczeństwo
Sprężarka jest przeznaczona do pracy przerywanej (maksymalnie 60 minut ciągłej pracy). Zawsze używaj urządzenia na płaskiej powierzchni, zapewniając co najmniej 60 cm wolnej przestrzeni wokół niego. Nie używaj przedłużaczy dłuższych niż 7,6 m (min. 14 gauge) i zawsze upewnij się, że urządzenie jest uziemione.
Oficjalne zasoby z instrukcji
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w zbiorniku
Sprawdź szczelność połączeń za pomocą wody z mydłem i dokręć nieszczelne elementy.
Sprężarka zatrzymała się i nie uruchamia
Sprawdź, czy zadziałało zabezpieczenie termiczne (przegrzanie). Pozwól silnikowi ostygnąć. Sprawdź, czy napięcie jest prawidłowe i czy nie używasz zbyt długiego/cienkiego przedłużacza.
Silnik buczy, ale nie startuje
Sprawdź ciśnienie w głowicy (spuść powietrze ze zbiornika) lub sprawdź, czy napięcie zasilania nie jest zbyt niskie.
Przed użyciem
- Sprawdź, czy zbiornik nie jest uszkodzony.
- Upewnij się, że wszystkie rury są mocno dokręcone.
- Upewnij się, że filtry powietrza są poprawnie zainstalowane.
- Sprawdź, czy zasilanie 110V/60Hz jest sprawne.
- Upewnij się, że sprężarka stoi na płaskiej powierzchni.
Parametry w praktyce
- Pojemność zbiornika
- 10 galonów (ok. 38 litrów)
- Ciśnienie robocze
- 90-120 PSI (maks. 130 PSI)
Ilustracje i schematy
- Schemat elektryczny pokazuje połączenia silnika, zabezpieczenia termicznego i kontrolera SMART.
- Schemat przepływu powietrza ilustruje drogę powietrza od wlotu, przez sprężarkę, zbiornik, aż do wyjścia z regulatorem.
Zgodność modelu
- Wymaga dedykowanego obwodu 15 Amp.
- Nie używać z adapterami wtyczek.
- Używać tylko przedłużaczy 3-żyłowych z uziemieniem, maks. 7,6 m, min. 14 gauge.
