Instrukcja obsługi przetwornika cyfrowo-analogowego Cambridge Audio DacMagic 200M

Kompletny przewodnik użytkownika dla Cambridge Audio DacMagic 200M. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować wejścia cyfrowe, korzystać z Bluetooth, obsługiwać format MQA oraz dostosować ustawienia zaawansowane.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

DacMagic 200M to przetwornik cyfrowo-analogowy (DAC). Instrukcja opisuje podłączenie źródeł cyfrowych (USB, optyczne, koaksjalne), obsługę Bluetooth, konfigurację wyjść (stałe/zmienne) oraz funkcje zaawansowane. str. 1, 2, 3

Najważniejsze czynności

Wybór źródła dźwięku str. 2
Wybór filtra dźwięku str. 3
Reset do ustawień fabrycznych str. 9

Pierwsze uruchomienie

Podłącz zasilanie, podłącz źródła dźwięku (USB/Optyczne/Koaksjalne), podłącz wyjścia do wzmacniacza, włącz urządzenie. str. 4, 5, 6

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Brak zasilania

Sprawdź podłączenie zasilacza i gniazdka.

str. 12

Brak dźwięku

Sprawdź ustawienia wzmacniacza i połączenia.

str. 12

Konserwacja i reset

Reset do ustawień fabrycznych: Wszystkie ustawienia użytkownika zostaną usunięte. str. 9

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
DAC	Dual ESS ES9028Q2M	Przetworniki cyfrowo-analogowe	str. 10
Pasmo przenoszenia	10Hz - 50kHz	Zakres częstotliwości	str. 11
Pobór mocy	12W	Maksymalny pobór mocy	str. 11

Gdzie szukać w PDF

Panel przedni str. 2
Panel tylny str. 3
Dane techniczne str. 10, 11

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (6) Pokaż mniej

Strona 2

Strona 3

Strona 4

Strona 5

Strona 6

Strona 7

Najważniejsze informacje z instrukcji

DacMagic 200M to wysokiej klasy przetwornik cyfrowo-analogowy (DAC). Przed rozpoczęciem użytkowania należy upewnić się, że wszystkie połączenia (wejścia i wyjścia) zostały wykonane przed włączeniem zasilania. W przypadku korzystania z komputera z systemem Windows konieczne jest zainstalowanie dedykowanego sterownika Cambridge Audio USB. Urządzenie posiada funkcję automatycznego wyłączania (APD) po 20 minutach bezczynności.

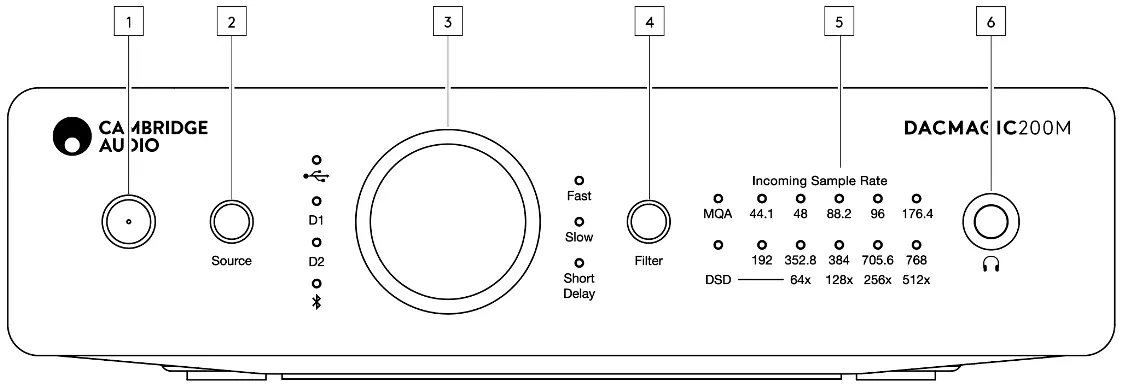

Opis panelu przedniego

Panel przedni umożliwia pełną kontrolę nad urządzeniem:

Standby/On: Włączanie i wyłączanie urządzenia.
Source: Wybór aktywnego źródła dźwięku (USB, wejścia cyfrowe 1 i 2, Bluetooth).
Volume: Cyfrowa regulacja głośności.
Filter: Wybór jednego z trzech trybów filtra (Fast, Slow, Short Delay).
Wskaźniki: Informują o częstotliwości próbkowania, statusie MQA oraz DSD.
Wyjście słuchawkowe: Złącze jack dla słuchawek.

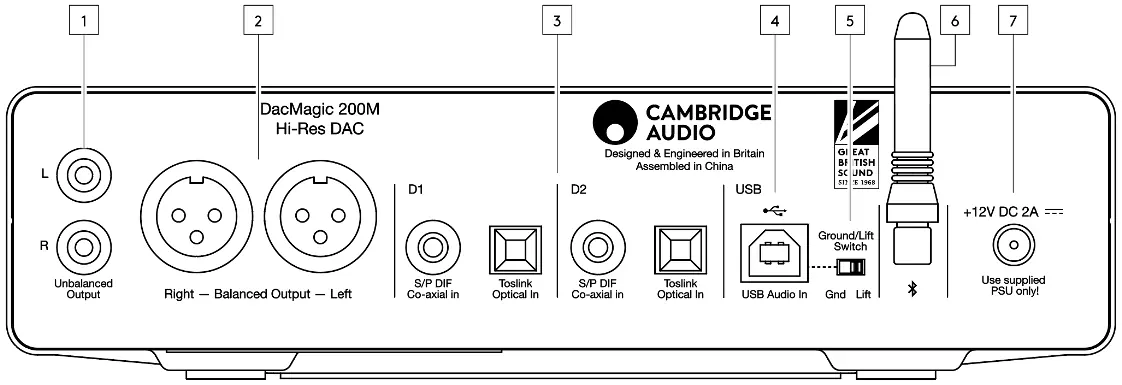

Połączenia tylnego panelu

Tylny panel zawiera wszystkie niezbędne złącza:

Wyjścia audio: Niezbalansowane (RCA) oraz zbalansowane (XLR).
Wejścia cyfrowe: Dwa wejścia cyfrowe (S/P DIF Co-axial oraz Toslink Optical).
USB Audio In: Do podłączenia komputera PC/MAC.
Ground/Lift Switch: Przełącznik uziemienia, pomocny w eliminacji przydźwięku (hum) przy połączeniach USB.
Bluetooth: Antena do bezprzewodowego przesyłania dźwięku.
Zasilanie: Gniazdo zasilacza 12V DC.

Instalacja i podłączenie

Urządzenie oferuje elastyczność w podłączaniu źródeł:

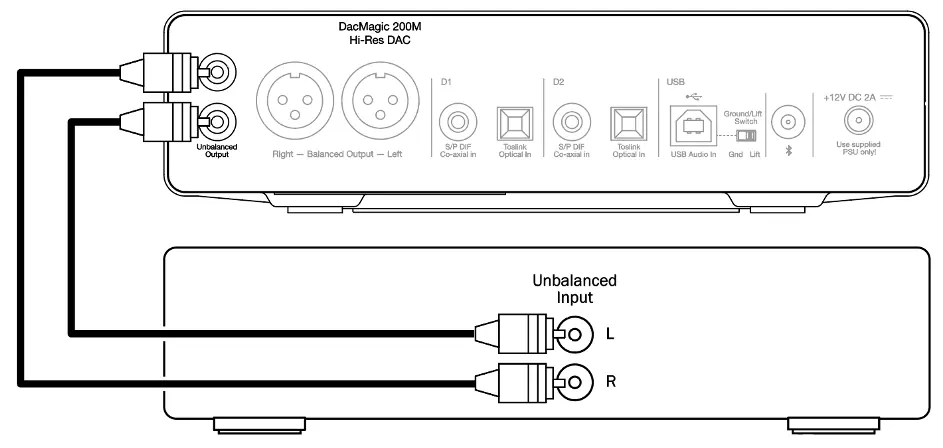

Połączenia analogowe: Można używać wyjść RCA lub XLR. Wyjścia XLR są zalecane przy długich połączeniach, aby lepiej redukować zakłócenia.

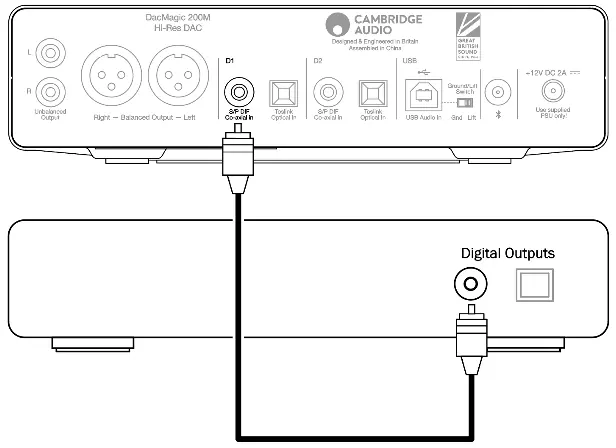

Połączenia cyfrowe: Do każdego wejścia cyfrowego należy podłączyć tylko jeden kabel (optyczny LUB koaksjalny).

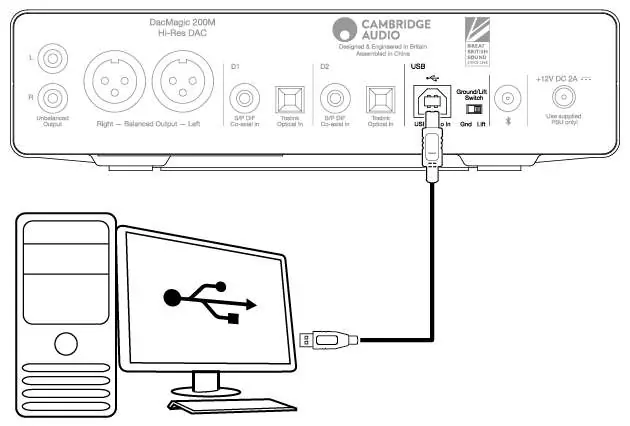

USB: Wymaga certyfikowanego kabla USB 2.0 A-B.

Obsługa Bluetooth

Aby sparować urządzenie:

Upewnij się, że poprzednio sparowane urządzenie jest wyłączone.
Włącz DacMagic 200M i wybierz źródło BT.
Aktywuj Bluetooth w urządzeniu źródłowym.
Wyszukaj "DacMagic200M" na liście dostępnych urządzeń i połącz się.

Ustawienia zaawansowane

Wszystkie ustawienia zaawansowane należy zmieniać, gdy urządzenie jest w trybie Standby:

APD (Auto Power Down): Aby wyłączyć, przytrzymaj pokrętło głośności przez 5 sekund. Aby włączyć, przytrzymaj przez 10 sekund.
Tryb wyjścia (Fixed/Variable): Przełączany przez jednoczesne naciśnięcie pokrętła głośności i przycisku Filter.
Reset fabryczny: Usuwa wszystkie zapisane ustawienia.

Rozwiązywanie problemów

W przypadku problemów:

Brak zasilania: Sprawdź, czy zasilacz jest poprawnie podłączony i czy gniazdko działa.
Brak dźwięku: Sprawdź ustawienia wzmacniacza, poprawność połączeń kabli oraz czy wybrano właściwe wejście cyfrowe.
Buczenie/szum: Jeśli występuje przy połączeniu USB, przełącz przełącznik Ground/Lift w pozycję "Lift".

Praktyczna pomoc

Typowe problemy

Brak zasilania

Sprawdź, czy zasilacz jest bezpiecznie podłączony do gniazda PSU i czy wtyczka jest włożona do sprawnego gniazdka elektrycznego.

Brak dźwięku

Upewnij się, że wzmacniacz jest poprawnie ustawiony, kable są dobrze wpięte, a na urządzeniu wybrano właściwe wejście cyfrowe (wskaźnik LED powinien się świecić).

Słyszalne buczenie lub szum

W przypadku połączenia USB, przesuń przełącznik Ground/Lift w pozycję 'Lift'. Sprawdź również, czy kable analogowe są dobrze podłączone.

Przed użyciem

Upewnij się, że urządzenie jest w trybie Standby przed zmianą jakichkolwiek ustawień.
Zainstaluj sterownik USB Cambridge Audio (tylko dla systemów Windows) przed podłączeniem komputera.
Używaj wyłącznie certyfikowanego kabla USB 2.0 A-B.
Nie włączaj urządzenia, dopóki wszystkie połączenia kablowe nie zostaną wykonane.
Upewnij się, że do każdego wejścia cyfrowego podłączony jest tylko jeden kabel (optyczny lub koaksjalny).

Pokaż więcej Pokaż mniej

Ilustracje i schematy

Panel przedni: Wybór źródła, filtrów, regulacja głośności oraz wskaźniki częstotliwości próbkowania.
Panel tylny: Złącza wyjściowe (RCA/XLR), wejściowe (cyfrowe/USB), przełącznik uziemienia i zasilanie.

Zgodność modelu

Wymaga sterownika USB dla systemów Windows.
Wejście USB obsługuje do 768kHz PCM i Native DSD.
Wyjście słuchawkowe jest zawsze w trybie zmiennym (variable).
