Instrukcja obsługi gramofonu Dual 496
Kompletny przewodnik użytkownika dla gramofonu Dual 496. Instrukcja zawiera procedury rozpakowania, instalacji, wyważania ramienia, ustawiania siły nacisku igły, obsługi automatycznej i ręcznej oraz konserwacji.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dual 496 to automatyczny gramofon z napędem bezpośrednim. Instrukcja opisuje proces przygotowania do pracy (usuwanie śrub transportowych, wyważanie ramienia), obsługę automatyczną i ręczną oraz konserwację. str. 7, 8, 11, 12
Najważniejsze czynności
- Wyważanie ramienia str. 7, 11
- Ustawianie siły nacisku igły str. 7, 11
Pierwsze uruchomienie
- Usuń śruby transportowe, zamontuj talerz, wyważ ramię i ustaw siłę nacisku igły. str. 7, 11
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zniekształcenia dźwięku
Sprawdź ustawienie antyskatingu oraz stan igły.
str. 8, 12Konserwacja i reset
- Okresowa kontrola igły (co 300h). Smarowanie tylko przez serwis. str. 8, 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość | 33 1/3 i 45 obr./min | Prędkości obrotowe talerza. | str. 8, 12 |
| Siła nacisku | 0 - 30 mN | Zakres regulacji siły nacisku igły. | str. 8, 12 |
Gdzie szukać w PDF
- Elementy sterujące (12-15) str. 4
- Elementy sterujące (1-11) str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gramofon Dual 496 to automatyczny model z napędem bezpośrednim. Przed pierwszym uruchomieniem kluczowe jest usunięcie zabezpieczeń transportowych, prawidłowe wyważenie ramienia oraz ustawienie siły nacisku igły zgodnie z zaleceniami producenta wkładki. Urządzenie obsługuje prędkości 33 1/3 oraz 45 obr./min.

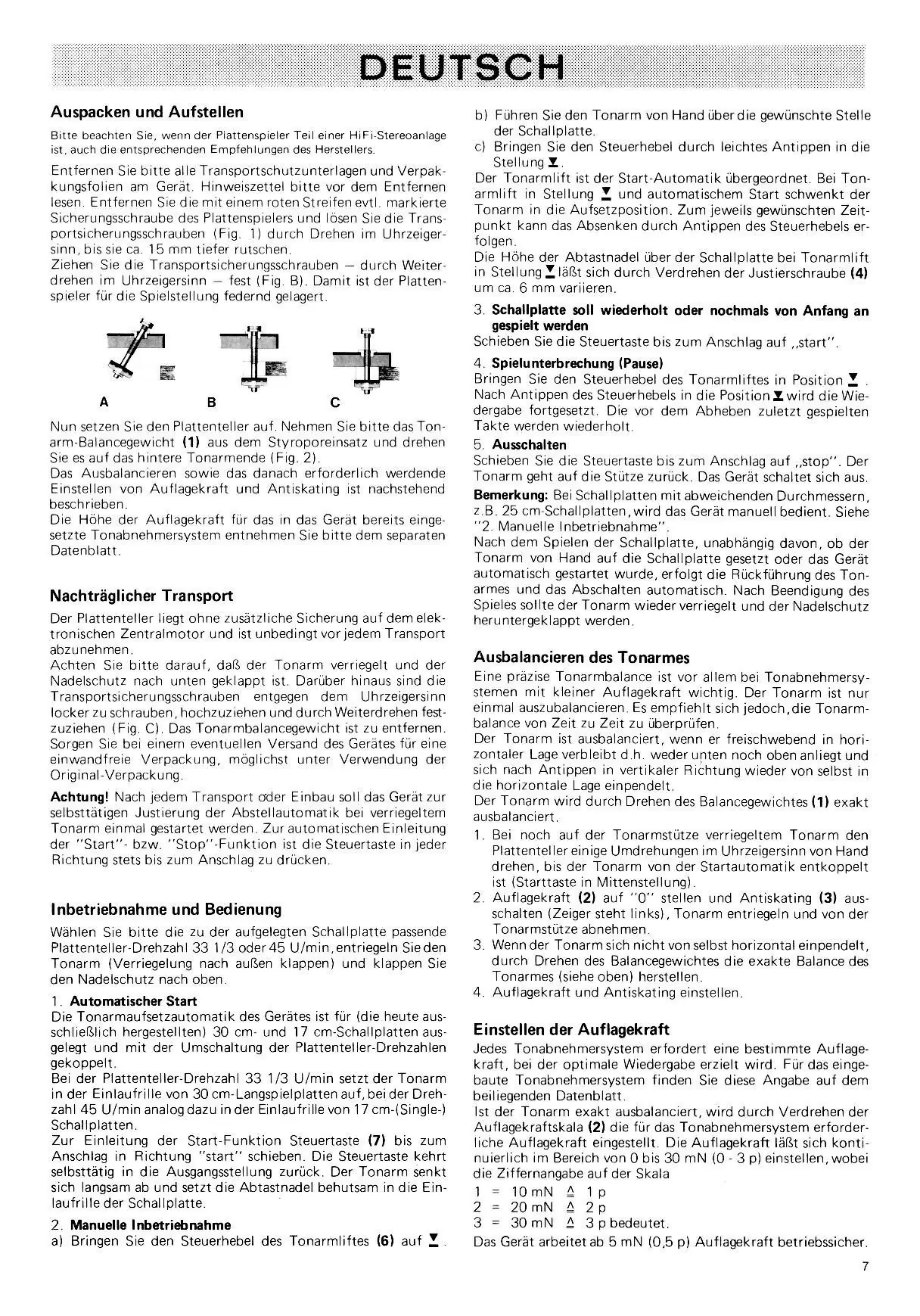

Rozpakowanie i instalacja
- Zabezpieczenia transportowe: Przed użyciem należy usunąć materiały opakowaniowe i poluzować śruby transportowe (oznaczone czerwonym paskiem), aby gramofon mógł pracować na zawieszeniu sprężynowym.
- Montaż talerza: Umieść talerz bezpośrednio na osi silnika.
- Transport: Przed każdym transportem należy zablokować ramię, zabezpieczyć igłę oraz usunąć talerz.
Wyważanie ramienia i ustawienia
Prawidłowe wyważenie ramienia jest niezbędne dla ochrony płyt i jakości dźwięku.
- Wyważanie: Zdejmij osłonę igły, ustaw przeciwwagę tak, aby ramię swobodnie unosiło się w poziomie.
- Siła nacisku: Po wyważeniu ustaw pokrętło siły nacisku (skala 0-30 mN) zgodnie z wymaganiami wkładki.
- Antyskating: Ustaw antyskating zgodnie z typem igły (sferyczna lub eliptyczna) i wartością siły nacisku.
Obsługa gramofonu
- Start automatyczny: Wybierz prędkość (33 lub 45), odblokuj ramię i przesuń dźwignię sterującą w pozycję start. Ramię automatycznie opadnie na płytę.
- Obsługa ręczna: Użyj dźwigni podnoszenia ramienia, aby ręcznie ustawić igłę w wybranym miejscu na płycie.
- Regulacja obrotów (Pitch): Użyj pokrętła pitch, aby precyzyjnie dostosować prędkość obrotową, kontrolując ją za pomocą wbudowanego stroboskopu.
Konserwacja
Igła gramofonowa ulega naturalnemu zużyciu. Zaleca się jej kontrolę po około 300 godzinach odtwarzania. Wszelkie punkty smarowania są fabrycznie zabezpieczone; nie należy samodzielnie smarować urządzenia. W razie potrzeby serwisu należy skontaktować się z autoryzowanym punktem Dual.
Dane techniczne
- Prędkość: 33 1/3 i 45 obr./min (elektronicznie przełączane).
- Napęd: Bezpośredni, Dual EDS 500.
- Siła nacisku: 0-30 mN (0-3 g).
- Talerz: 1,1 kg, średnica 270 mm.
Informacje o producencie
Dual
Praktyczna pomoc
Typowe problemy
Ramię nie opada automatycznie na płytę
Sprawdź, czy ramię jest odblokowane i czy wybrano właściwą prędkość obrotową. Upewnij się, że dźwignia sterująca została przesunięta do oporu.
Zniekształcenia dźwięku
Sprawdź ustawienie antyskatingu oraz stan igły. Upewnij się, że siła nacisku jest zgodna z zaleceniami producenta wkładki.
Przed użyciem
- Usuń śruby transportowe (oznaczone czerwonym paskiem)
- Zamontuj talerz na osi silnika
- Wyważ ramię gramofonu
- Ustaw siłę nacisku igły
- Ustaw antyskating
- Zdejmij osłonę igły
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 33 1/3 / 45 obr./min
- Standardowe prędkości odtwarzania płyt winylowych.
- Pitch control
- Precyzyjna regulacja prędkości obrotowej w zakresie 10%.
Ilustracje i schematy

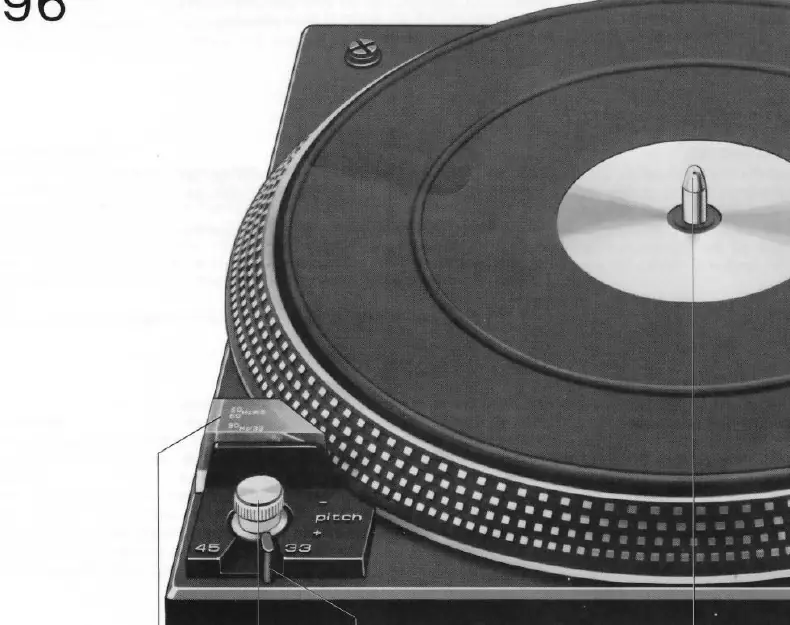

- Strona 4: Elementy sterujące 12-15 (talerz, pitch, prędkość) oraz instrukcja obsługi śrub transportowych.

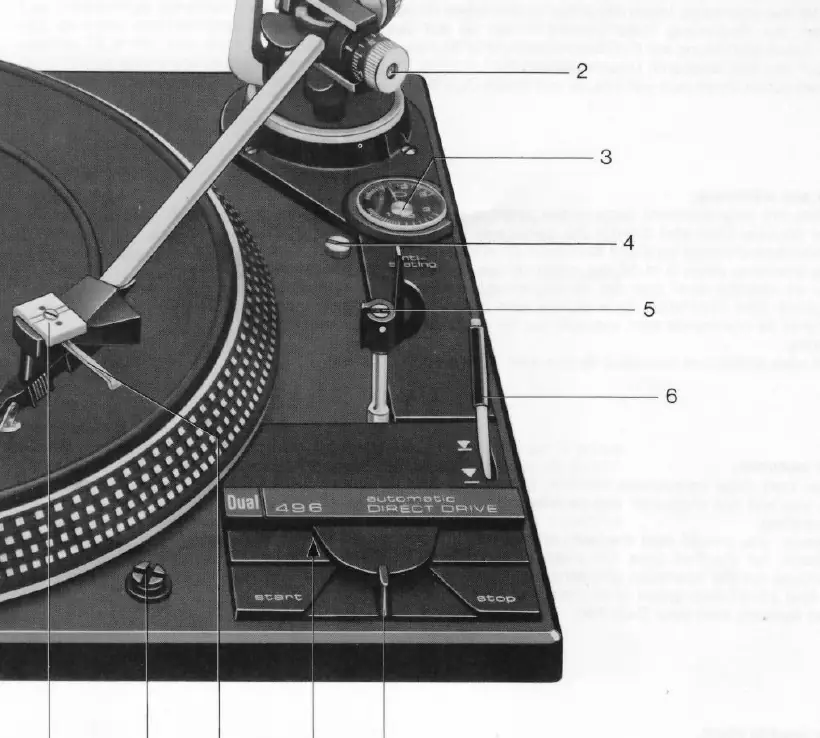

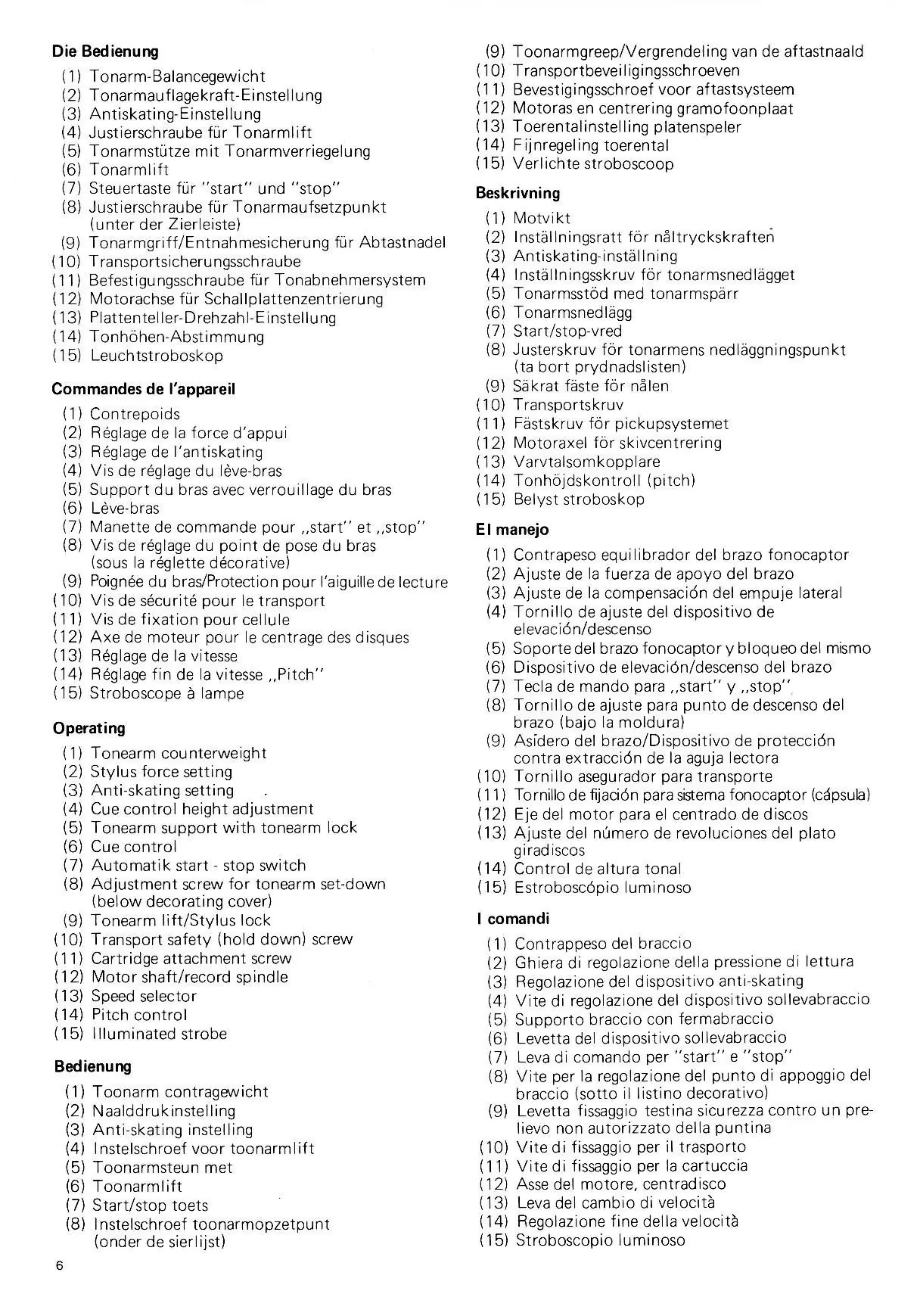

- Strona 5: Elementy sterujące 1-11 (ramię, przeciwwaga, antyskating, start/stop) oraz regulacja pitch.
Zgodność modelu
- Wkładki z mocowaniem 1/2 cala mogą być montowane przy użyciu akcesoriów nr 261 865.
