Instrukcja obsługi gramofonu Dual 1239G
Szybki przewodnik po instrukcji obsługi gramofonu Dual 1239G. Dowiedz się, jak poprawnie ustawić ramię, wyważyć przeciwwagę, wymienić pasek napędowy oraz obsługiwać funkcje automatycznego startu i zmiany płyt.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź

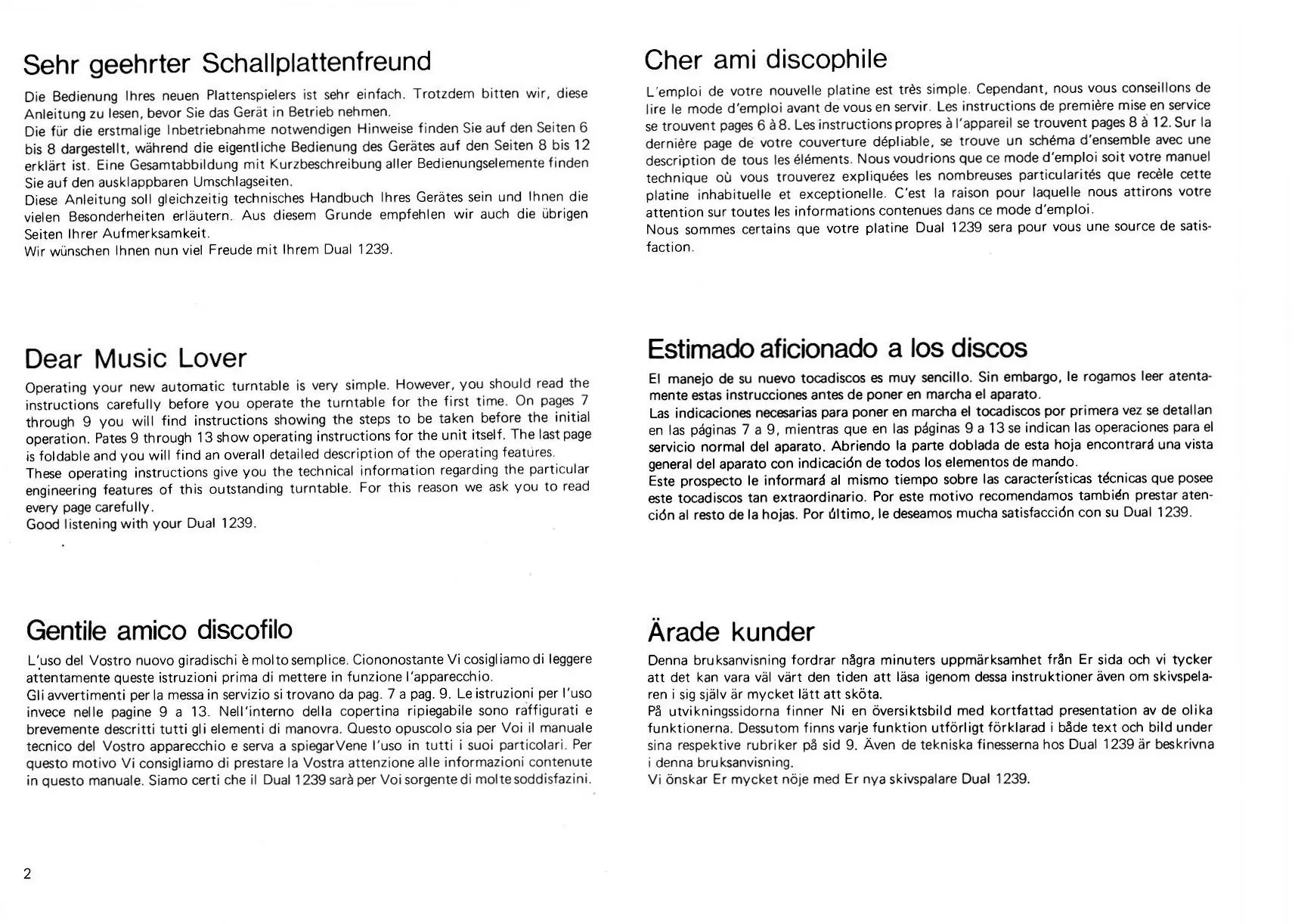

- Niniejsza instrukcja zawiera wytyczne dotyczące konfiguracji, obsługi, konserwacji oraz specyfikacji technicznych gramofonu Dual 1239G. str. 2
Najważniejsze czynności
- Równoważenie ramienia str. 14, 15
- Ustawianie siły nacisku igły str. 14, 15
- Ustawianie antyskatingu str. 16, 17
Pierwsze uruchomienie
- Usunięcie zabezpieczeń transportowych str. 6, 7
- Równoważenie ramienia str. 14, 15
- Podłączenie do wzmacniacza str. 6, 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Niewłaściwe obroty talerza
Użyj pokrętła regulacji wysokości tonu (pitch) do dostosowania prędkości.
str. 20, 21
Igła opada w niewłaściwym miejscu na płytę
Wyreguluj śrubę (14) znajdującą się pod listwą ozdobną.
str. 22, 23Konserwacja i reset
- Wymiana paska napędowego str. 22, 23
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 110-125 V lub 220-240 V | Napięcie sieciowe | str. 26 |
| Prędkości obrotowe | 33 1/3 i 45 obr./min | Prędkość talerza | str. 26 |
| Pobór mocy | ok. 10 W | Zużycie energii | str. 26 |
Gdzie szukać w PDF
- Schemat urządzenia str. 3
- Instrukcja obsługi str. 8, 9
- Równoważenie ramienia i nacisk igły str. 14, 15
- Specyfikacja techniczna str. 26
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Gramofon Dual 1239G to automatyczny model z napędem paskowym. Instrukcja zawiera szczegółowe wytyczne dotyczące przygotowania urządzenia do pracy, precyzyjnego wyważenia ramienia, ustawienia siły nacisku igły oraz konserwacji, w tym wymiany paska napędowego. Przed pierwszym użyciem należy bezwzględnie usunąć śruby transportowe.
Opis elementów gramofonu
Urządzenie posiada szereg elementów sterujących, w tym:
- Przełącznik prędkości (33 1/3 i 45 obr./min).
- Pokrętło Pitch do precyzyjnej regulacji prędkości.
- Dźwignię Cue Control do podnoszenia i opuszczania ramienia.
- Przeciwwagę ramienia z regulacją siły nacisku.
- Mechanizm Anti-skating.
- Przełącznik Start/Stop.
Przygotowanie do pracy i montaż
Przed uruchomieniem gramofonu należy wykonać następujące czynności:
- Usuń śruby transportowe, obracając je zgodnie z ruchem wskazówek zegara, aż opadną, a następnie dokręć je w górnej pozycji.
- Zamontuj przeciwwagę na ramieniu, wsuwając ją w otwór i zabezpieczając śrubą.
- Wyważ ramię gramofonu tak, aby znajdowało się w pozycji poziomej.
- Ustaw siłę nacisku igły zgodnie z zaleceniami producenta wkładki (zazwyczaj 5-50 mN).
- Skonfiguruj mechanizm anti-skating zgodnie z typem igły (sferyczna, eliptyczna lub CD4).
Obsługa gramofonu
Gramofon oferuje automatyczny start oraz możliwość obsługi ręcznej:
- Automatyczny start: Ustaw prędkość, odblokuj ramię i przesuń przełącznik w pozycję Start.
- Ręczny start: Użyj dźwigni Cue Control, aby podnieść ramię, ustaw je nad płytą i opuść.
- Zmiana płyt: W przypadku korzystania z automatycznego zmieniacza, użyj odpowiedniej osi (AW 3 lub AS 12).
Konserwacja i serwis
W przypadku problemów z prędkością obrotową lub zużycia paska, należy go wymienić. Aby wymienić pasek: zdejmij talerz, usuwając zabezpieczenie, zdejmij stary pasek z rolki silnika i załóż nowy, upewniając się, że nie jest skręcony. Punkty smarowania są fabrycznie zabezpieczone i nie wymagają częstej ingerencji użytkownika.
Dane techniczne
Gramofon obsługuje prędkości 33 1/3 i 45 obr./min. Pobór mocy wynosi około 10 W. Urządzenie jest przystosowane do pracy z napięciem 110-125 V lub 220-240 V (przełączalne). Wymaga wkładki z mocowaniem 1/2 cala.
Informacje o producencie
Dual
Praktyczna pomoc
Typowe problemy
Ramię nie opada prawidłowo na płytę
Sprawdź ustawienie dźwigni Cue Control oraz śruby regulacyjnej wysokości ramienia (ok. 6 mm).
Niestabilna prędkość obrotowa
Skorzystaj z pokrętła Pitch i obserwuj stroboskop na krawędzi talerza. Jeśli kreski wydają się stać w miejscu, prędkość jest prawidłowa.
Zniekształcony dźwięk
Sprawdź siłę nacisku igły oraz ustawienie anti-skating. Upewnij się, że igła nie jest zużyta.
Przed użyciem
- Usuń śruby transportowe przed uruchomieniem.
- Zamontuj przeciwwagę na ramieniu.
- Wyważ ramię do pozycji poziomej.
- Ustaw siłę nacisku igły zgodnie z danymi wkładki.
- Skonfiguruj anti-skating.
- Podłącz kable sygnałowe do wzmacniacza.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 33 1/3 i 45 obr./min
- Standardowe prędkości odtwarzania płyt winylowych.
- Anti-skating
- Kompensacja siły dośrodkowej działającej na ramię podczas odtwarzania.
- Pitch control
- Precyzyjna regulacja prędkości obrotowej talerza.
Ilustracje i schematy

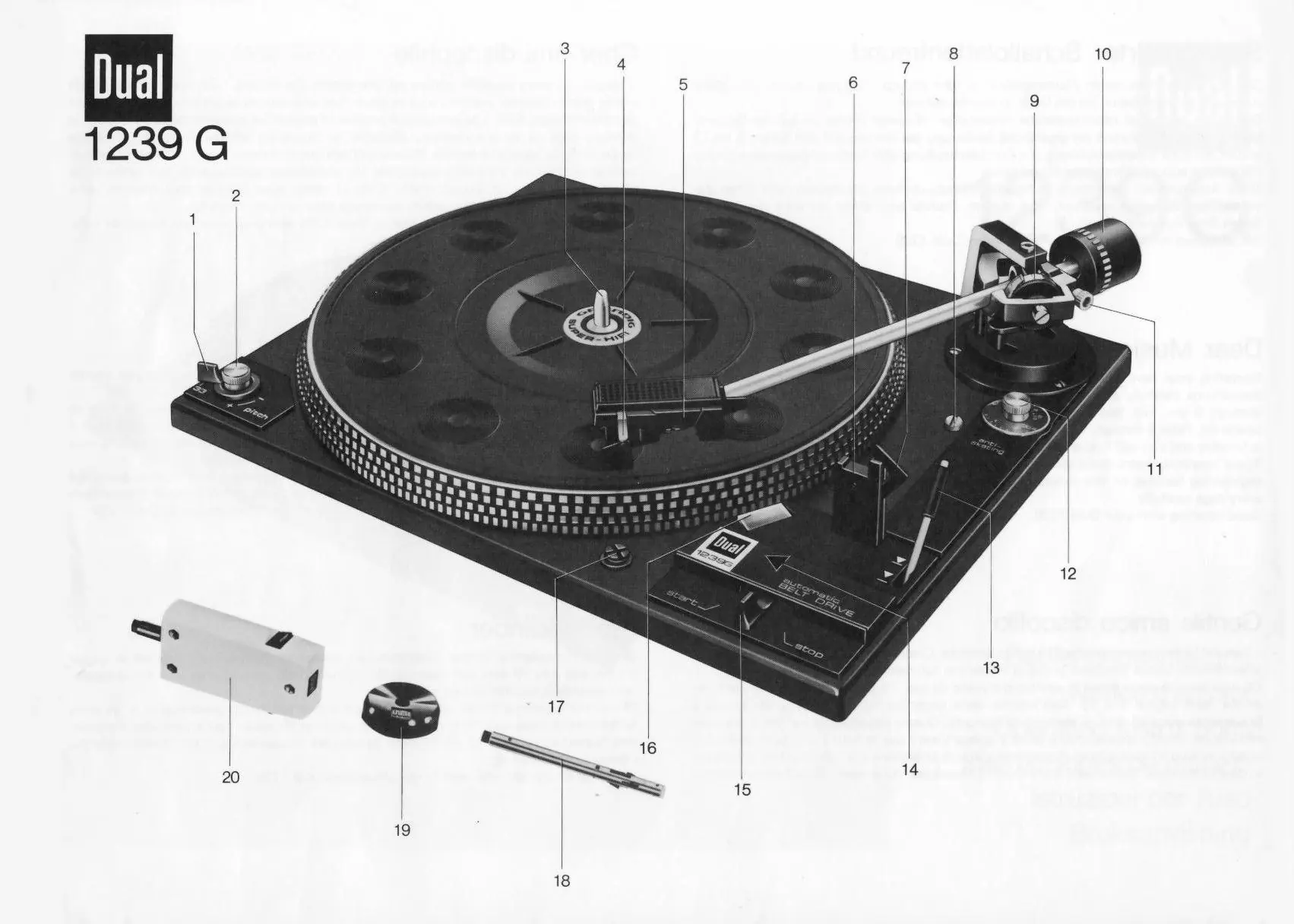

- Fig 3: Schemat budowy gramofonu z numeracją elementów.

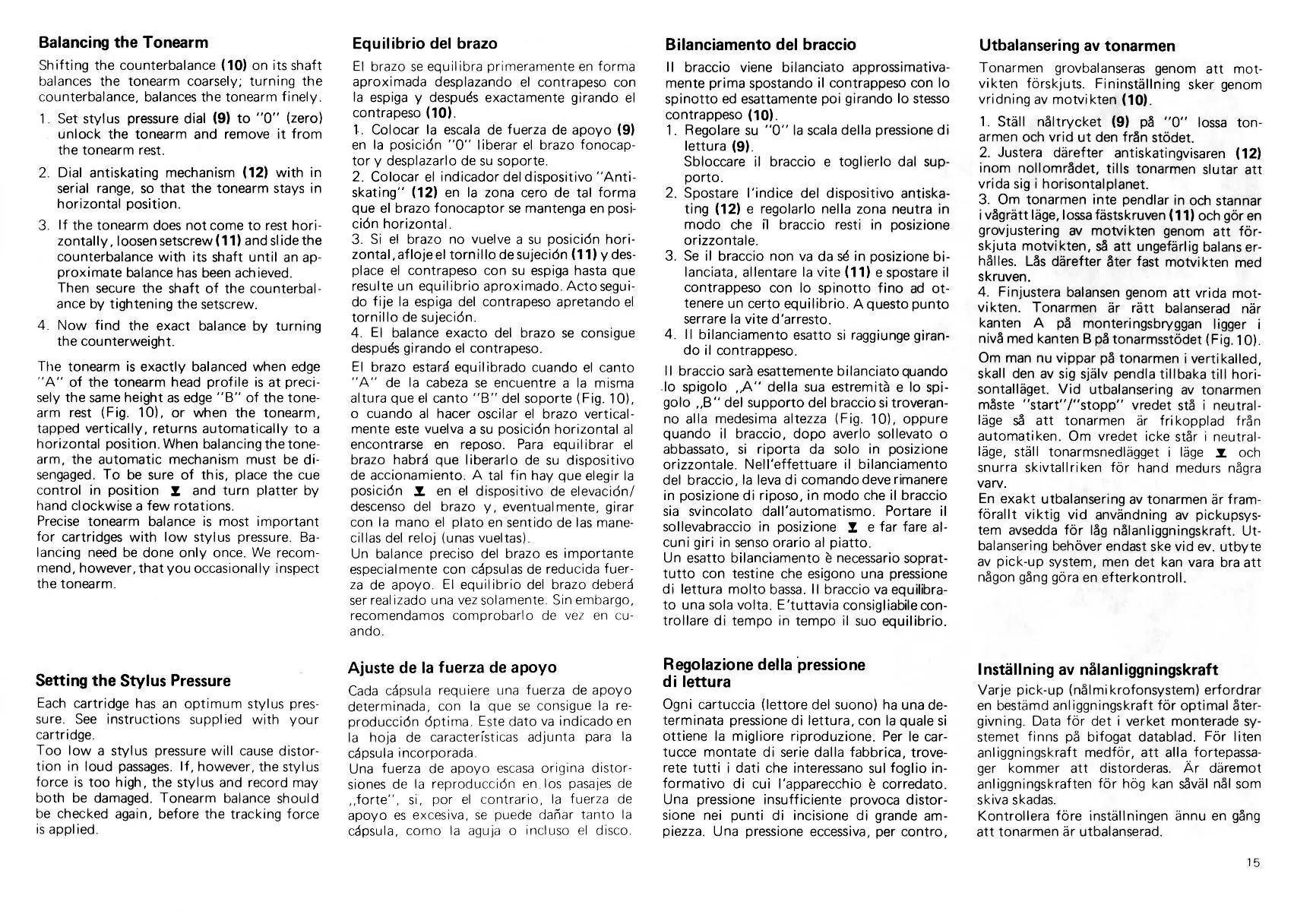

- Fig 9-10: Procedura wyważania ramienia i ustawiania siły nacisku.

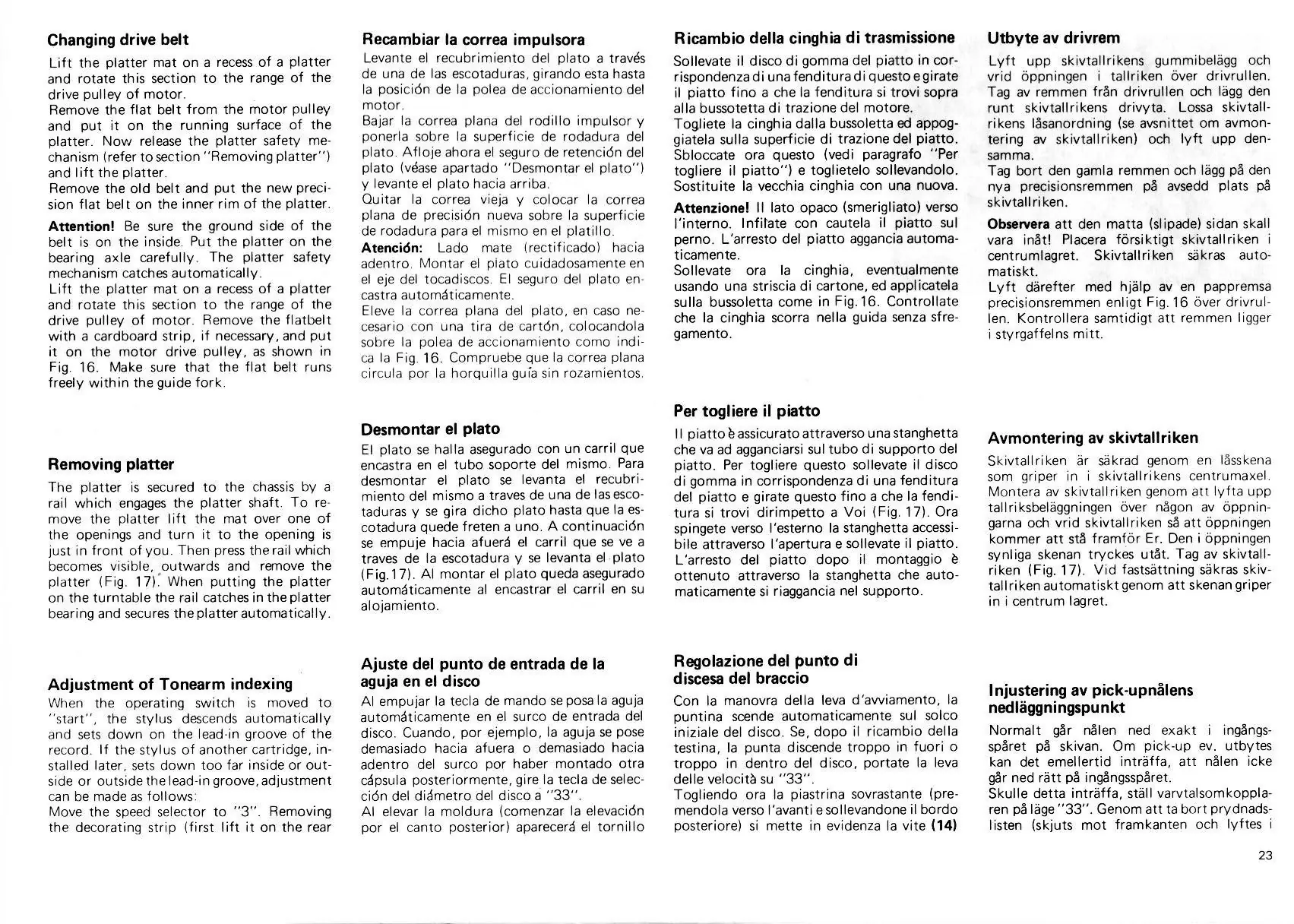

- Fig 16: Instrukcja wymiany paska napędowego.
- Fig 18: Regulacja punktu opadania ramienia.
Zgodność modelu
- Obsługuje płyty 30 cm (33 1/3 obr./min) i 17 cm (45 obr./min).
- Wymaga wkładki z mocowaniem 1/2 cala.
- Możliwość pracy z systemami CD4 (wymaga specjalnej wkładki).
