Instrukcja obsługi gramofonu Dual 1008 A
Szybki przewodnik po gramofonie Dual 1008 A. Dowiedz się, jak skonfigurować napięcie, podłączyć urządzenie do systemu audio, obsługiwać automatyczny zmieniacz płyt oraz wymieniać igłę i wkładkę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące konfiguracji, podłączania, obsługi oraz konserwacji gramofonu Dual 1008 A. str. 1, 2, 7
Najważniejsze czynności
- Usunięcie śrub transportowych przed uruchomieniem. str. 3
- Dostosowanie napięcia zasilania. str. 2
- Podłączenie do systemu odtwarzania. str. 5, 6
Pierwsze uruchomienie
- Usunięcie śrub transportowych. str. 3
- Włożenie trzpienia zmieniarki. str. 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Przydźwięk (buczenie) przy podłączeniu.
Odwrócić wtyczki na złączu gramofonowym.
str. 5, 6Konserwacja i reset
- Wymiana wkładki gramofonowej. str. 11, 12
- Wymiana igły. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 110/150 lub 220 V | Wymagane napięcie sieciowe. | str. 2 |
| Prędkości obrotowe | 16 2/3, 33 1/3, 45, 78 obr./min | Obsługiwane prędkości odtwarzania. | str. 4 |
| Wkładka gramofonowa | Dual CDS 620 | Fabrycznie zainstalowana wkładka. | str. 4, 10 |
Gdzie szukać w PDF
- Zasilanie i napięcie str. 2
- Diagram i śruby transportowe str. 3
- Funkcje i specyfikacje str. 4
- Podłączenie str. 5, 6
- Akcesoria i wymiana części str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Gramofon Dual 1008 A to automatyczny zmieniacz płyt, który umożliwia odtwarzanie płyt z prędkościami 16 2/3, 33 1/3, 45 oraz 78 obr./min. Przed pierwszym uruchomieniem kluczowe jest usunięcie śrub transportowych oraz sprawdzenie ustawień napięcia i częstotliwości silnika.
Opis urządzenia i elementy sterujące
Główne elementy sterujące znajdują się na górnym panelu:
- Blokada ramienia (1): Zabezpiecza ramię podczas transportu.
- Śruby transportowe (2): Muszą zostać usunięte przed użyciem, aby zwolnić zawieszenie.
- Przycisk Start (3): Uruchamia odtwarzanie.
- Przycisk Stop (4): Zatrzymuje odtwarzanie i cofa ramię.
- Regulator prędkości (5): Służy do wyboru prędkości obrotowej talerza.
Przygotowanie do pracy
Przed uruchomieniem urządzenia wykonaj następujące kroki:
- Usuwanie zabezpieczeń: Odkręć dwie śruby transportowe (2), aby zwolnić system zawieszenia gramofonu.
- Konfiguracja napięcia: Sprawdź ustawienie przełącznika napięcia (pod talerzem) i dostosuj je do lokalnej sieci (110/150/220V).
- Częstotliwość: Upewnij się, że koło napędowe silnika jest dostosowane do częstotliwości sieci (50 lub 60 Hz).
- Oś zmieniacza: Włóż odpowiednią oś do otworu talerza i zablokuj ją przekręcając w prawo.
Podłączenie do systemu audio
Gramofon wyposażony jest w kabel z wtyczkami, które można dostosować do różnych wejść:
- Połączenie mono: Zgodnie ze schematem (Fig 4), połącz odpowiednie przewody.
- Połączenie stereo: Zgodnie ze schematem (Fig 5), użyj odpowiednich wtyczek. W przypadku wystąpienia buczenia, zamień polaryzację wtyczek.
- Adaptery: Jeśli urządzenie posiada inne gniazda (np. typu banan), użyj odpowiednich przejściówek (np. Hirschmann ZW 3 lub ZW 4).
Obsługa gramofonu
Gramofon może pracować w trybie automatycznego zmieniacza lub jako odtwarzacz ręczny:
- Tryb automatyczny: Nałóż płyty na oś zmieniacza. Ustaw prędkość przyciskiem (5). Ustaw wkładkę na odpowiedni typ płyty (N dla 78 obr./min, M lub symbol stereo dla pozostałych). Naciśnij przycisk Start.
- Tryb ręczny: Podnieś ramię z podpórki i umieść je na płycie. Po zakończeniu odtwarzania ramię automatycznie wróci na podpórkę.
- Płyty z dużym otworem: Użyj specjalnej osi AS 6 dla płyt 45 obr./min z dużym otworem środkowym.
Konserwacja i wymiana części
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Wymiana igły: Używaj tylko oryginalnych igieł Dual (DN 4 dla stereo/LP, DN 45 dla płyt normalnych).
- Wymiana wkładki: Wkładkę CDS 620 można wyjąć, przekręcając pokrętło blokujące (Fig 12) za pomocą monety.
- Czyszczenie: Utrzymuj talerz i igłę w czystości, aby uniknąć uszkodzeń rowków płyt.
Informacje o producencie
Dual
Praktyczna pomoc
Typowe problemy
Buczenie (brumienie) w głośnikach
W przypadku połączenia stereo, spróbuj zamienić polaryzację wtyczek na kablu gramofonowym.
Gramofon nie działa poprawnie po wyjęciu z pudełka
Upewnij się, że śruby transportowe (2) zostały całkowicie usunięte, aby zwolnić zawieszenie.
Nieprawidłowa prędkość odtwarzania
Sprawdź, czy koło napędowe silnika jest dostosowane do częstotliwości sieci (50 lub 60 Hz) w Twoim regionie.
Przed użyciem
- Usuń śruby transportowe z płyty montażowej.
- Sprawdź ustawienie napięcia (110/150/220V) pod talerzem.
- Upewnij się, że częstotliwość silnika odpowiada lokalnej sieci (50/60 Hz).
- Zamontuj odpowiednią oś zmieniacza (standardowa lub AS 6 dla płyt z dużym otworem).
- Ustaw wkładkę na odpowiedni typ płyty (N dla 78 obr./min, M dla pozostałych).
Pokaż więcej Pokaż mniej
Ilustracje i schematy

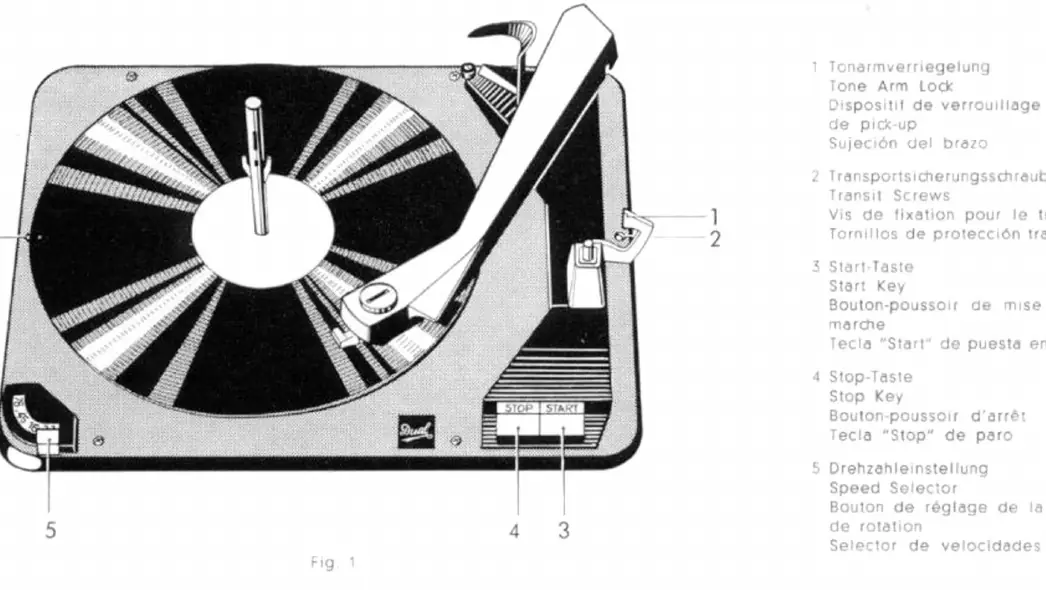

- Fig 1: Elementy sterujące (Start, Stop, blokada ramienia, śruby transportowe).

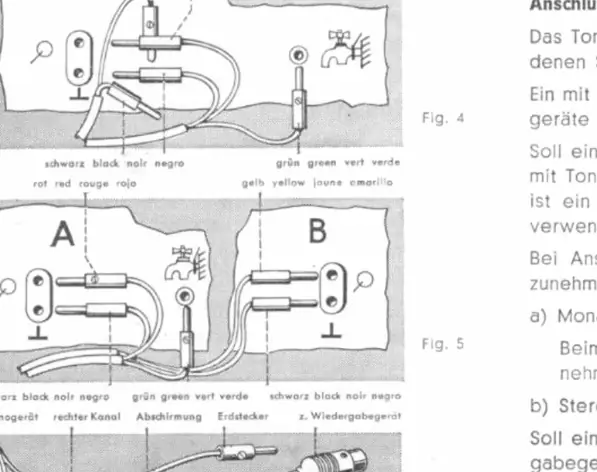

- Fig 4-5: Schematy połączeń kablowych dla trybu mono i stereo.

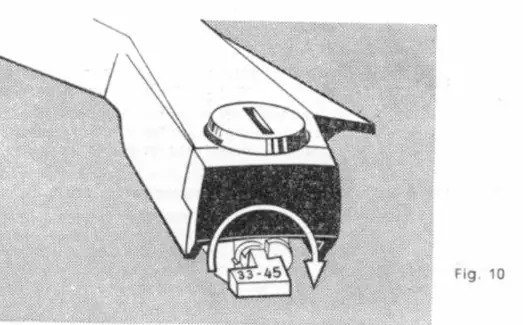

- Fig 10: Ustawienie wkładki dla różnych typów płyt.

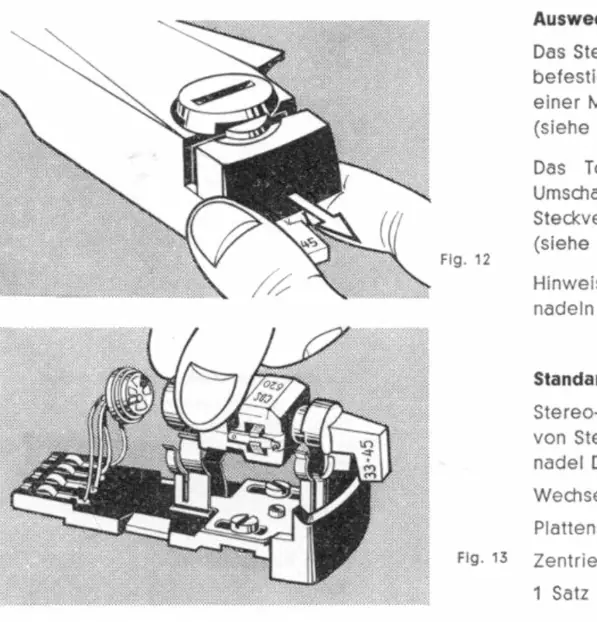

- Fig 12: Demontaż wkładki za pomocą monety.
Zgodność modelu
- Płyty z dużym otworem środkowym wymagają użycia osi AS 6.
- W przypadku podłączenia do wzmacniaczy z wejściem bananowym wymagany jest adapter (np. Hirschmann ZW 3).
