Instrukcja obsługi pasywnego DI boxa Klark Teknik PRO DI 2 / DI 20P
Szybki przewodnik po obsłudze i konfiguracji pasywnego DI boxa Klark Teknik PRO DI 2 / DI 20P. Dowiedz się, jak podłączyć instrumenty, używać funkcji PAD i EARTH LIFT oraz sprawdź specyfikację techniczną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- PRO DI 2 / DI 20P to pasywny stereofoniczny DI box z transformatorem Midas. Służy do konwersji sygnałów o wysokiej impedancji na zbalansowane sygnały XLR dla konsol mikserskich. str. 1, 4
Najważniejsze czynności
- Podłączanie instrumentu str. 4
- Użycie funkcji PAD str. 4
- Redukcja buczenia str. 4
Problemy i rozwiązania
Niepożądane buczenie
Użyj przełącznika EARTH LIFT.
str. 4Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 20 Hz - 30 kHz | Zakres częstotliwości pracy | str. 5 |
| Impedancja wejściowa | 10 kΩ / 500 kΩ | Zależna od użycia PAD | str. 5 |
Gdzie szukać w PDF
- Panel przedni str. 1
- Instrukcje bezpieczeństwa str. 2, 3
- Opis sterowania str. 4
- Dane techniczne str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Klark Teknik PRO DI 2 / DI 20P to pasywny stereofoniczny DI box wyposażony w transformator Midas. Urządzenie służy do konwersji sygnałów audio o wysokiej impedancji (instrumentalnych, liniowych, a nawet głośnikowych) na zbalansowane sygnały XLR, gotowe do podłączenia do konsoli mikserskiej. Urządzenie jest pasywne i nie wymaga zewnętrznego zasilania.
Opis urządzenia i sterowanie
Panel przedni urządzenia zawiera następujące elementy sterujące:
- IN/THRU: Gniazda wejściowe 1/4" TS dla lewego i prawego kanału. Każde wejście posiada własne wyjście przelotowe (Thru), które pozwala na przekazanie sygnału do wzmacniacza, podczas gdy wyjście XLR wysyła sygnał do miksera.
- PAD: Przełącznik tłumienia -15 dB dla każdego kanału. Należy go używać w przypadku bardzo silnych sygnałów wejściowych. Nie wpływa on na poziom sygnału na gniazdach Thru.
- EARTH LIFT: Przełącznik służący do odłączenia masy, co pomaga w redukcji niepożądanego buczenia (hum) w torze audio.
Konfiguracja i podłączenie
Standardowe podłączenie: Podłącz źródło audio o wysokiej impedancji do gniazd wejściowych 1/4" TS. Wyjście XLR należy połączyć z konsolą mikserską za pomocą zbalansowanych kabli XLR.
Tryb Mono In / Dual Mono Out: Możesz uzyskać tryb mono, podłączając pojedynczy kabel 1/4" do lewego wejścia, a następnie używając krótkiego kabla typu patch, aby połączyć lewe gniazdo Thru z prawym wejściem. Dzięki temu sygnał wejściowy zostanie wysłany do obu wyjść XLR.
Dane techniczne
- Pasmo przenoszenia: 20 Hz do 30 kHz (± 1 dB)
- Impedancja wejściowa: 10 kΩ (z PAD) / 500 kΩ (bez PAD)
- Impedancja wyjściowa: 150 Ω @ 1 kHz
- Maksymalny poziom wejściowy: 30 dBu @ 1 kHz
- Maksymalny poziom wyjściowy: 8.5 dBu @ 1 kHz
- Zasilanie: Pasywne
Bezpieczeństwo
Urządzenie należy instalować zgodnie z instrukcją producenta. Nie należy blokować otworów wentylacyjnych ani instalować urządzenia w pobliżu źródeł ciepła (grzejniki, wzmacniacze). W przypadku używania wózków lub statywów należy zachować ostrożność, aby uniknąć przewrócenia. Produkt należy utylizować zgodnie z dyrektywą WEEE (2012/19/EU).
Praktyczna pomoc
Typowe problemy
Niepożądane buczenie (hum)
Użyj przełącznika EARTH LIFT, aby usunąć połączenie z masą i wyeliminować pętlę masy.
Zniekształcony dźwięk przy silnym sygnale
Włącz przełącznik PAD (-15 dB) dla danego kanału, aby stłumić zbyt silny sygnał wejściowy.
Przed użyciem
- Sprawdź, czy źródło audio ma wysoką impedancję.
- Upewnij się, że używasz zbalansowanych kabli XLR do połączenia z mikserem.
- W razie potrzeby użyj kabla patch, aby uzyskać tryb mono.
- Upewnij się, że urządzenie nie znajduje się w pobliżu źródeł ciepła.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Impedancja wejściowa
- 10 kΩ (z PAD) lub 500 kΩ (bez PAD) - określa obciążenie dla źródła dźwięku.
- Pasmo przenoszenia
- 20 Hz do 30 kHz (± 1 dB) - zakres częstotliwości, które urządzenie przetwarza z wysoką wiernością.
- Zasilanie: Pasywne
- Urządzenie nie wymaga baterii ani zasilacza sieciowego.
Ilustracje i schematy

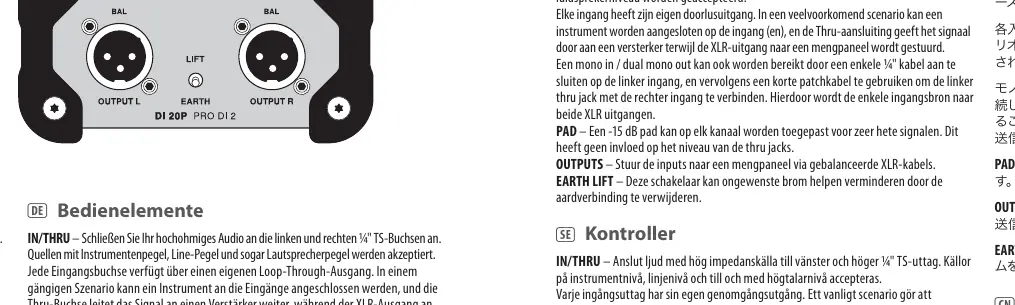

- Panel przedni zawiera wejścia IN/THRU dla lewego i prawego kanału.
- Przełączniki PAD znajdują się przy każdym kanale wejściowym.
- Wyjścia XLR znajdują się z tyłu urządzenia.
Zgodność modelu
- Akceptuje źródła o poziomie instrumentalnym, liniowym oraz głośnikowym.
