Instrukcja obsługi pilota CAME HENDRIX 1
Szybki przewodnik po obsłudze pilota CAME HENDRIX 1. Dowiedz się, jak zaprogramować, skopiować kod, zresetować ustawienia i wymienić baterię w tym nadajniku radiowym.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilot CAME HENDRIX 1 to jednokanałowy nadajnik radiowy 24-bitowy, przeznaczony do sterowania automatyką (rolety, markizy, systemy zaciemniające). Urządzenie jest kompatybilne z systemem KLT. Poniżej znajdują się kluczowe procedury obsługi.
Opis urządzenia
Pilot posiada przyciski sterujące (Góra, Stop, Dół), przycisk programowania P2 oraz diodę LED sygnalizującą transmisję. Urządzenie zasilane jest baterią CR2430 3V.

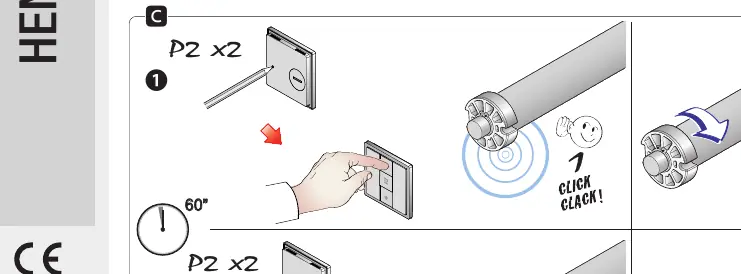

Programowanie pierwszego pilota
Aby zaprogramować pierwszy pilot w odbiorniku:
- Włącz zasilanie odbiornika.
- W ciągu 1 minuty od włączenia zasilania wykonaj procedurę.
- Wybierz opcję 1 (P2+P2+UP) dla obrotów silnika zgodnie z ruchem wskazówek zegara lub opcję 2 (P2+P2+DOWN) dla obrotów przeciwnych.
Kopiowanie (duplikowanie) pilotów
Klonowanie pilotów KLT
- Na nowym pilocie naciśnij jednocześnie przyciski UP i DOWN, aż dioda LED zacznie szybciej migać.
- W ciągu 10 sekund umieść aktywny pilot (już zaprogramowany) obok nowego.
- Naciśnij na chwilę dowolny przycisk na aktywnym pilocie.
- Po zakończeniu dioda LED na nowym pilocie mignie 4 razy.
Klonowanie pilotów 12 lub 24-bitowych
- Wybierz przyciskami kanał, na którym chcesz wykonać kopię.
- Na nowym pilocie naciśnij jednocześnie STOP i DOWN, aż dioda LED zacznie szybciej migać.
- Naciśnij przycisk, który chcesz aktywować (dioda zaświeci się).
- W ciągu 10 sekund umieść pilot 12/24-bitowy obok nowego i naciśnij przycisk, który chcesz skopiować.
- Po zakończeniu dioda LED mignie 3 razy. Powtórz dla każdego przycisku.
Resetowanie do ustawień fabrycznych
- Wyjmij baterię z pilota.
- Naciśnij i przytrzymaj jednocześnie przyciski Up, Stop i Down.
- Włóż baterię, trzymając wciśnięte przyciski.
- Gdy dioda LED przestanie migać, zwolnij przyciski.
Wymiana baterii
Używaj wyłącznie baterii typu CR2430. Wymiana baterii wymaga ostrożności, aby nie uszkodzić urządzenia. Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.
Dane techniczne
- Częstotliwość: 433.92 MHz / 868.35 MHz
- Zasilanie: 1x CR2430 3V
- Temperatura pracy: -20°C do 55°C
- Pobór prądu: < 20mA
Praktyczna pomoc
Typowe problemy
Dioda LED nie miga podczas próby kopiowania
Upewnij się, że bateria jest naładowana i poprawnie włożona. Sprawdź, czy naciskasz właściwą kombinację przycisków.
Pilot nie steruje automatyką
Sprawdź, czy pilot został poprawnie zaprogramowany w odbiorniku. Upewnij się, że jesteś w zasięgu odbiornika (50-150 m).
Przed użyciem
- Sprawdź, czy bateria CR2430 jest zainstalowana.
- Upewnij się, że odbiornik jest podłączony do zasilania.
- Upewnij się, że pilot jest kompatybilny z systemem (KLT lub 12/24-bit).
- Zachowaj bezpieczną odległość od dzieci, aby uniknąć przypadkowego uruchomienia.
Parametry w praktyce
- Temperatura pracy
- Zakres od -20°C do 55°C.
Ilustracje i schematy
- P2: Przycisk programowania.
- UP/DOWN: Przyciski sterowania ruchem (góra/dół).
- Click-clack: Dźwięk potwierdzający otrzymanie impulsu programowania.
Zgodność modelu
- Kompatybilny z systemem KLT.
- Obsługuje kodowanie 12 lub 24-bitowe.
- Przeznaczony do rolet, markiz i systemów zaciemniających.
