Przejdź do miejsca w treściOpis produktu
Zdalne skraplacze chłodzone powietrzem serii Carrier 09XC zostały zaprojektowane do współpracy z jednostkami pakietowymi 50XCR. Urządzenia te charakteryzują się poziomym przepływem powietrza i są przeznaczone do montażu wewnątrz budynków, w oknach lub przez ściany w budynkach wysokościowych. Wyposażone są w wentylatory odśrodkowe z regulowanym napędem pasowym, co pozwala na dostosowanie wydajności do różnych wymagań statycznych.
Instalacja i uruchomienie
Przed instalacją należy sprawdzić wytrzymałość podłoża, dostępność miejsca serwisowego oraz parametry zasilania. Urządzenie można zawiesić za pomocą prętów gwintowanych o średnicy co najmniej 1/2 cala, stosując izolatory drgań. Kluczowe jest zapewnienie odpowiedniego przepływu powietrza i uniknięcie recyrkulacji, co może prowadzić do wyzwalania zabezpieczeń wysokiego ciśnienia. Instalacja elektryczna musi być zgodna z lokalnymi przepisami, a nierównowaga napięcia fazowego nie może przekraczać 2%.
Obsługa i konserwacja
Regularna konserwacja jest niezbędna dla zapewnienia optymalnej wydajności. Obejmuje ona czyszczenie wężownic skraplacza za pomocą odkurzacza lub sprężonego powietrza (unikać myjek wysokociśnieniowych, które mogą uszkodzić lamele) oraz sprawdzanie naciągu pasów napędowych. W przypadku konieczności wymiany podzespołów, takich jak wentylator czy łożyska, należy bezwzględnie odłączyć zasilanie i zastosować procedury blokady/oznakowania (Lockout/Tagout).
Bezpieczeństwo
Prace instalacyjne i serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel. Urządzenie zawiera olej i czynnik chłodniczy pod ciśnieniem. Zabrania się używania palników do demontażu komponentów, ponieważ opary czynnika w kontakcie z otwartym ogniem mogą wytwarzać toksyczne gazy, a olej może ulec zapłonowi. Zawsze należy stosować okulary ochronne i rękawice robocze.
Diagnostyka usterek
W przypadku problemów z uruchomieniem lub pracą urządzenia, należy skorzystać z tabeli procedur rozwiązywania problemów. Typowe przyczyny obejmują utratę zasilania, nieprawidłowe napięcie, uszkodzone bezpieczniki lub problemy z presostatami. W jednostkach z opcją pracy w niskich temperaturach otoczenia, diagnostyka może wymagać sprawdzenia parametrów przemiennika częstotliwości (VFD).
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdzić zasilanie, bezpieczniki, wyłączniki oraz styki elektryczne.
Wentylator nie działa
Sprawdzić stycznik, przekaźnik, silnik, naciąg paska oraz połączenia elektryczne.
Sprężarka hałasuje, ale startuje
Sprawdzić napięcie, fazy, stan sprężarki oraz czy nie jest zatarta.
Sprężarka startuje, ale nie pracuje ciągle
Sprawdzić napełnienie czynnikiem, obciążenie cieplne, zawór TXV oraz zabezpieczenia.
Urządzenie hałasuje
Sprawdzić wibracje rur, hałas sprężarki oraz dokręcić luźne panele.
Przed użyciem
- Sprawdzić urządzenie pod kątem uszkodzeń transportowych.
- Zweryfikować zgodność zasilania z tabliczką znamionową.
- Upewnić się, że usunięto wszystkie materiały transportowe.

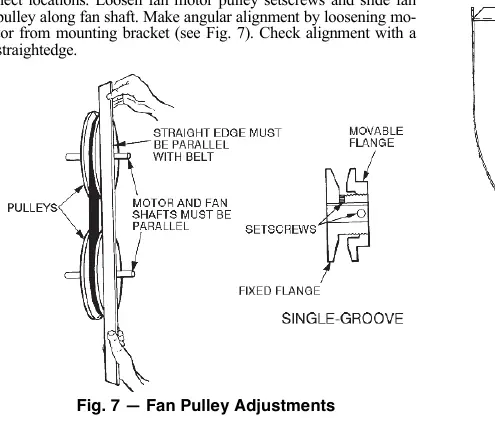

- Sprawdzić naciąg i wyrównanie pasów wentylatora.
- Potwierdzić prawidłowy kierunek obrotów wentylatora.
- Sprawdzić szczelność układu chłodniczego.
- Upewnić się, że wszystkie połączenia elektryczne są dokręcone.
Parametry w praktyce
- Nominalna wydajność (tons)
- Wydajność chłodnicza urządzenia wyrażona w tonach chłodniczych.
- Nominalny przepływ powietrza (cfm)
- Ilość powietrza przepływającego przez skraplacz w stopach sześciennych na minutę.
- FLA (Full Load Amps)
- Prąd pełnego obciążenia silnika, kluczowy dla doboru zabezpieczeń.
- ESP (External Static Pressure)
- Zewnętrzne ciśnienie statyczne, które wentylator musi pokonać.
Ilustracje i schematy
- Rys. 1: Wymiary podstawowe jednostki 09XC06-24.
- Rys. 2: Przykłady montażu, w tym wersja podwieszana z kanałami.
- Rys. 3: Szczegóły podnoszenia i montażu na skidach.
- Rys. 4: Zalecane odstępy serwisowe wokół urządzenia.

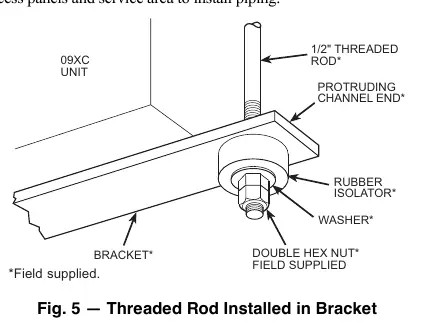

- Rys. 5: Sposób montażu prętów gwintowanych w wspornikach.
Zgodność modelu
- Skraplacze 09XC są zaprojektowane do współpracy z jednostkami pakietowymi 50XCR.
- Wymagane jest stosowanie miedzi jako materiału przewodów zasilających.
- W przypadku montażu skraplacza powyżej parownika zaleca się zawór zwrotny na linii gorącego gazu.
- Praca w niskich temperaturach wymaga opcjonalnego zestawu VFD.
