Carrier 48/50V Package Rooftop Units Accessory Roof Curbs Installation Guide
Instrukcja montażu akcesoryjnych ram dachowych (roof curbs) dla jednostek dachowych Carrier serii 48/50V. Zawiera wytyczne dotyczące przygotowania dachu, montażu konstrukcji, uszczelniania oraz instalacji kanałów wentylacyjnych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie do montażu ramy dachowej
Niniejsza instrukcja dotyczy montażu akcesoryjnych ram dachowych dla jednostek typu Rooftop serii 48/50V. Rama dachowa stanowi niezbędną podstawę konstrukcyjną, zapewniającą prawidłowe wsparcie jednostki oraz szczelność połączeń z instalacją kanałową budynku. Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel serwisowy, z zachowaniem wszelkich zasad bezpieczeństwa, w tym użyciem okularów ochronnych i rękawic roboczych.
Przygotowanie i montaż konstrukcji
Przed przystąpieniem do prac należy zweryfikować zgodność numeru części ramy z konfiguracją jednostki oraz upewnić się, że wszystkie elementy zestawu są kompletne. Kluczowe kroki obejmują:
- Wycięcie otworu w dachu zgodnie z wymiarami dla otworów krzyżowych, unikając wycinania całego obszaru pod ramą.
- Zapewnienie odpowiedniego wsparcia konstrukcyjnego dla otworu w dachu.
- Montaż boków ramy przy użyciu dostarczonych wsporników narożnych i łączących.
- Wypoziomowanie ramy zgodnie z tolerancjami określonymi w dokumentacji technicznej.
- Upewnienie się, że rama jest ustawiona pod kątem prostym poprzez pomiar przekątnych przed ostatecznym przymocowaniem do konstrukcji budynku.
Uszczelnianie i izolacja
Szczelność ramy jest krytyczna dla ochrony przed wodą i stratami powietrza. Należy zainstalować dostarczoną uszczelkę na całym obwodzie górnych kołnierzy ramy oraz wokół otworów kanałów nawiewnych i wywiewnych. Powierzchnia musi być czysta i wolna od zanieczyszczeń przed nałożeniem uszczelki. Należy unikać przesuwania jednostki po nałożeniu uszczelki, aby nie doprowadzić do jej uszkodzenia. Dodatkowo, zaleca się stosowanie izolacji sztywnej, listew typu cant strip oraz obróbek blacharskich (counterflashing) w celu zapewnienia prawidłowego odprowadzania wody i ochrony przed wilgocią.
Instalacja kanałów wentylacyjnych
Kanały wentylacyjne muszą zostać zainstalowane przed umieszczeniem jednostki na ramie dachowej. Należy upewnić się, że pozycja ramy nie koliduje z wymaganymi prześwitami dla kanałów nawiewnych i wywiewnych. Kanały powinny być podłączone bezpośrednio do ramy dachowej, a nie do samej jednostki, co zapewnia stabilność i szczelność całego systemu.
Informacje o producencie
Carrier Global Corporation
Praktyczna pomoc
Typowe problemy
Nieszczelność powietrza lub wody
Upewnij się, że uszczelka jest poprawnie nałożona na całym obwodzie bez przerw oraz że obróbki blacharskie są prawidłowo wykonane.
Uszkodzenie uszczelki podczas montażu
Nie przesuwaj jednostki po ramie po nałożeniu uszczelki; opuść ją pionowo na miejsce.
Przed użyciem
- Zweryfikuj numer części ramy z konfiguracją jednostki.
- Sprawdź kompletność części zgodnie z tabelami w instrukcji.
- Upewnij się, że zachowano wymagane prześwity serwisowe.
- Sprawdź, czy rama mieści się w tolerancjach poziomowania.
- Przygotuj tymczasowe przykrycie otworu w dachu, jeśli montaż nie jest natychmiastowy.
Ilustracje i schematy
- Fig. 1-9: Przedstawiają schematy montażu różnych modeli ram dachowych z wymiarami.
- Fig. 10-12: Ilustrują sposób montażu wsporników łączących i narożnych.
- Fig. 13: Pokazuje prawidłowe podłączenie kanałów wentylacyjnych do ramy.

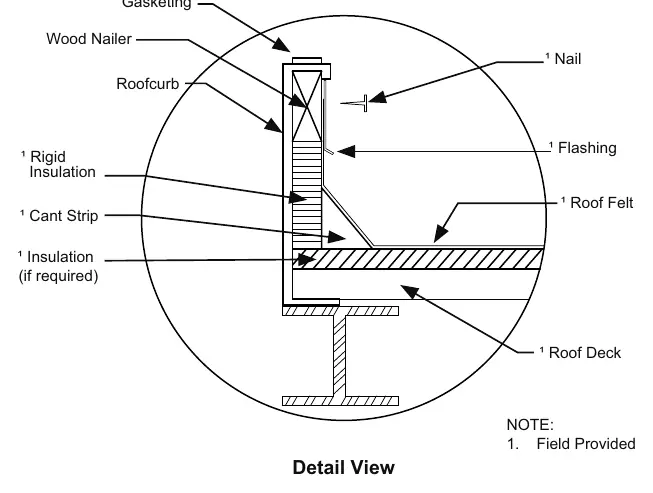

- Fig. 14: Detal uszczelnienia i obróbki blacharskiej dachu.
- Fig. 15: Przykład poprawnego nakładania uszczelki na ramę.
Zgodność modelu
- Rama musi być dobrana zgodnie z tabelą 1 w zależności od tonażu i typu podwozia jednostki (STD, EXT, CPT).
- Niektóre modele wymagają specyficznych wsporników łączących (np. 90 stopni).
