Instrukcja montażu wózka mobilnego Chief Fit 051RFCUB
Szybki przewodnik instalacji wózka mobilnego Chief Fit 051RFCUB. Zawiera instrukcje montażu podstawy, kolumn, półki oraz bezpiecznego mocowania wyświetlaczy o przekątnej 55-86 cali.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu i bezpiecznego użytkowania wózka mobilnego Chief Fit 051RFCUB. Wózek przeznaczony jest do wyświetlaczy o przekątnej od 55 do 86 cali, przy maksymalnym wzorze VESA 800x600. Maksymalne obciążenie głowicy wynosi 175 lbs (79,38 kg), a półki 10 lbs (4,5 kg).
Montaż wózka
- Podstawa: Zmontuj prawą i lewą nogę z poprzeczką, używając śrub 5/16-18 x 4-1/4". Upewnij się, że zaokrąglone krawędzie poprzeczki są skierowane do góry.
- Kolumny: Przymocuj dolną kolumnę do poprzeczki za pomocą śrub 5/16-18 x 2-1/4" i podkładek. Upewnij się, że duży otwór w kolumnie jest skierowany do tyłu.
- Płyta czołowa: Zamontuj płytę czołową do górnej kolumny w jednej z trzech pozycji, używając łączników i nakrętek kołnierzowych.
- Łączenie kolumn: Połącz górną kolumnę z dolną za pomocą śrub 10-24 x 1/2".
Montaż wyświetlacza
W zależności od rozmiaru VESA, wyświetlacz można zamontować bezpośrednio do płyty czołowej (dla VESA 400x400 lub mniejszych) lub za pomocą dołączonych wsporników interfejsu (dla większych rozmiarów). Zawsze używaj dwóch osób do podnoszenia wyświetlacza. Upewnij się, że wszystkie śruby są w pełni dokręcone i osadzone w otworach montażowych.
Półka i zarządzanie kablami
Półkę można zamontować na dolnej kolumnie w czterech różnych wysokościach. Kable zasilające i sygnałowe można poprowadzić przez wnętrze kolumn, aby zachować porządek.
Bezpieczeństwo i konserwacja
- Zawsze używaj wózka na płaskiej powierzchni.
- Zawsze blokuj koła, gdy wózek nie jest w ruchu.
- Nie pozwalaj dzieciom poniżej 16 roku życia przesuwać wózka.
- Regularnie sprawdzaj i dokręcaj nakrętki na kółkach, szczególnie po użyciu na nierównym podłożu.
- Nie używaj wózka na zewnątrz.
- Nie umieszczaj zabawek ani pilotów na wózku, aby nie zachęcać dzieci do wspinania się.
Informacje o producencie
Chief
Praktyczna pomoc
Typowe problemy
Wózek jest niestabilny lub przechyla się.
Sprawdź, czy nie przekroczono limitu wagi (175 lbs dla wyświetlacza, 10 lbs dla półki) oraz czy wózek stoi na równej powierzchni.
Trudności z montażem śrub.
Nie używaj wiertarki elektrycznej do wkręcania śrub z łbem grzybkowym; wkręcaj je ręcznie za pomocą klucza imbusowego lub śrubokręta.
Kółka wymagają smarowania.
Kółka nie wymagają dodatkowego smarowania. Jeśli działają nieprawidłowo, sprawdź dokręcenie nakrętek.
Przed użyciem
- Upewnij się, że podłoże jest równe.
- Sprawdź, czy waga wyświetlacza i akcesoriów nie przekracza 175 lbs.
- Zablokuj hamulce na tylnych kołach przed montażem wyświetlacza.
- Upewnij się, że wszystkie śruby są dokręcone.
- Sprawdź, czy kable są poprowadzone wewnątrz kolumny.
Parametry w praktyce
- Maksymalne obciążenie głowicy
- 175 lbs (79,38 kg) - całkowita waga wyświetlacza i akcesoriów zamontowanych na górze.
- Maksymalne obciążenie półki
- 10 lbs (4,5 kg) - limit wagi dla akcesoriów takich jak laptopy czy klawiatury.
- Kompatybilność VESA
- Do 800x600 - maksymalny rozstaw otworów montażowych w wyświetlaczu.
Ilustracje i schematy

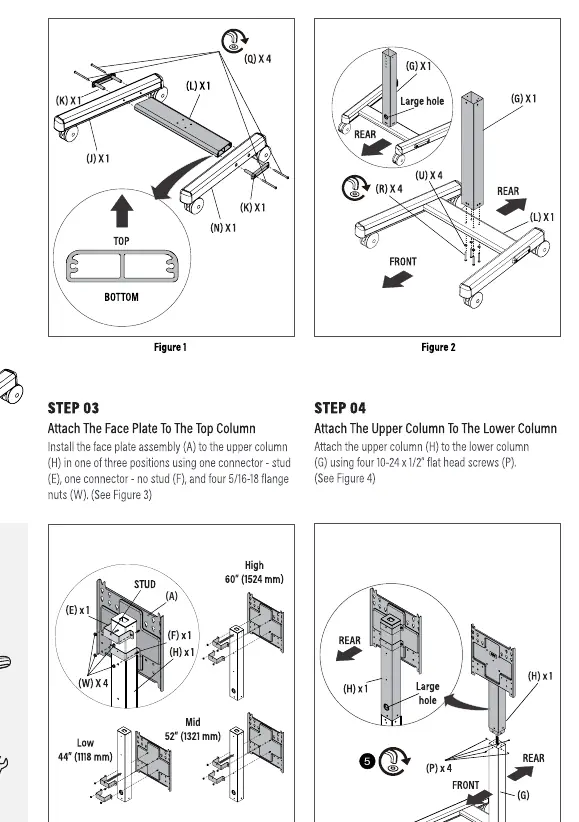

- Rysunki 1-4 pokazują sekwencję montażu ramy wózka.

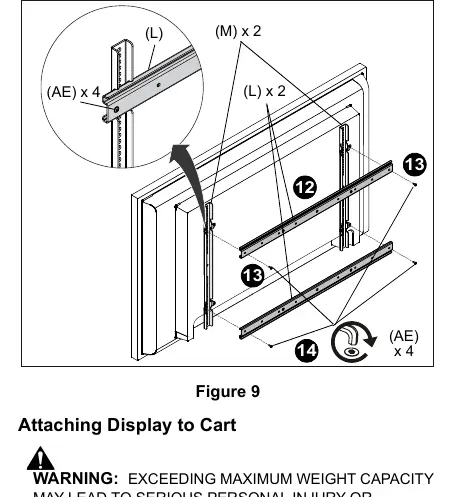

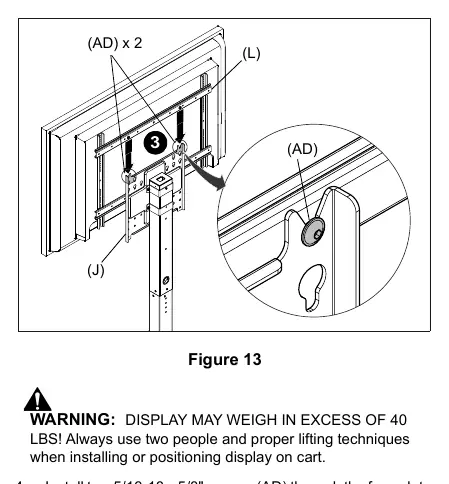

- Rysunki 5-10 ilustrują proces mocowania wsporników do wyświetlacza.
- Rysunek 11 pokazuje opcje wysokości montażu półki.
- Rysunek 18 wskazuje sposób prowadzenia kabli przez kolumnę.
Zgodność modelu
- Przeznaczony dla wyświetlaczy o przekątnej od 55 do 86 cali.
- Maksymalny wzór VESA 800x600.
- Nie używać z wyświetlaczami cięższymi niż 175 lbs.
