Instrukcja montażu uchwytu projektora Chief VCT i wspornika HCU
Kompletny przewodnik instalacji dla uchwytu sufitowego projektora Chief VCT oraz interfejsu HCU. Zawiera instrukcje montażu do kolumny, instalacji projektora, regulacji nachylenia (pitch), obrotu (roll/yaw) oraz specyfikacje techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu uchwytu sufitowego do projektorów Chief VCT oraz dedykowanego wspornika interfejsu HCU. Uchwyt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Maksymalne obciążenie wynosi 150 lbs (68 kg). Instalacja wymaga użycia kolumny przedłużającej 1-1/2" NPT lub NPSM (zgodnej z ANSI/ASME B1.20.1).
Bezpieczeństwo
- Konstrukcja nośna musi wytrzymać pięciokrotność łącznej wagi całego sprzętu.
- Nigdy nie przekraczaj dopuszczalnego obciążenia 68 kg.
- Używaj wyłącznie oryginalnego osprzętu dostarczonego przez producenta.
- W przypadku uszkodzenia uchwytu, należy go niezwłocznie przekazać do serwisu.
Montaż uchwytu VCT
- Usuń śrubę ustalającą z uchwytu VCT.
- Wkręć uchwyt VCT na kolumnę 1-1/2" NPT, zapewniając zazębienie minimum czterech zwojów gwintu.
- Upewnij się, że strona uchwytu z dwoma pokrętłami jest ustawiona równolegle lub naprzeciwko ekranu.
- Dokręć śrubę ustalającą w kołnierzu uchwytu, aby zablokować jego pozycję.
Instalacja projektora z wspornikiem HCU
- Zamocuj wspornik HCU do projektora, używając odpowiednich śrub i podkładek z zestawu.
- Upewnij się, że trójkąty na wsporniku są skierowane w stronę ekranu.
- Użyj minimum czterech nóżek montażowych.
- Zawieś projektor na uchwycie VCT, zahaczając wspornik o cztery śruby wystające z obudowy VCT.
- Dokręć nakrętki kołnierzowe na wszystkich czterech śrubach.
Regulacja
- Pitch (nachylenie): Użyj pokrętła PITCH. Do większych regulacji użyj adaptera gniazda (B) z kluczem M13.
- Roll (przechył): Poluzuj nakrętkę Roll, użyj pokrętła ROLL do ustawienia poziomu, a następnie dokręć nakrętkę.
- Yaw (obrót): Poluzuj nakrętkę Yaw, obróć uchwyt wokół kolumny i dokręć nakrętkę.
Kontakt serwisowy
W razie pytań prosimy o kontakt z oddziałami Chief (Legrand AV): USA/International: 800.582.6480, Europa: +31 (0) 495 580 852, Azja i Pacyfik: 852 2145 4099. Strona internetowa: www.legrandav.com
Oficjalne zasoby z instrukcji
Informacje o producencie
Chief
Praktyczna pomoc
Typowe problemy
Projektor nie jest wypoziomowany
Poluzuj nakrętkę Roll, użyj pokrętła ROLL do korekty, a następnie dokręć nakrętkę.
Trudności z regulacją nachylenia (pitch)
Dla dużych kątów użyj adaptera gniazda (B) i klucza M13 po zdjęciu zaślepki pokrętła.
Wspornik HCU nie pasuje do projektora
Upewnij się, że używasz odpowiednich śrub i podkładek z zestawu oraz że nóżki są ustawione symetrycznie.
Przed użyciem
- Sprawdź, czy konstrukcja sufitu wytrzyma 5-krotność wagi projektora.
- Upewnij się, że używasz kolumny 1-1/2" NPT/NPSM o grubości ścianki min. 0.154".
- Zweryfikuj, czy waga projektora wraz z osprzętem nie przekracza 68 kg.
- Upewnij się, że posiadasz klucz imbusowy M3 i M4 oraz śrubokręt krzyżakowy #2.
- Sprawdź, czy używasz minimum czterech nóżek montażowych dla wspornika HCU.
Parametry w praktyce
- Maksymalne obciążenie
- 150 lbs (68 kg) - nieprzekraczalny limit wagi projektora i akcesoriów.
- Kompatybilność kolumny
- Standard 1-1/2" NPT/NPSM (ANSI/ASME B1.20.1).
- Zakres regulacji Pitch
- Regulacja nachylenia projektora w górę i w dół.
Ilustracje i schematy

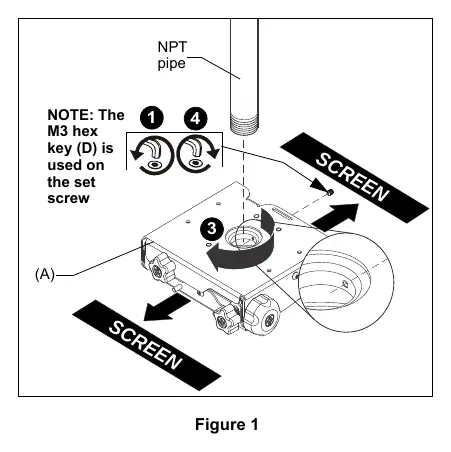

- Rysunek 1 (str. 5): Montaż uchwytu VCT na kolumnie i dokręcanie śruby ustalającej.
- Rysunek 2 (str. 6): Montaż nakrętek kołnierzowych na kołkach PEM.

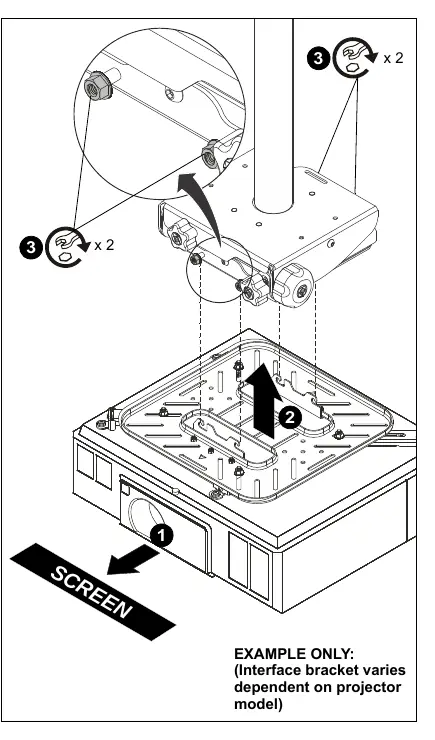

- Rysunek 3 (str. 6): Sposób zawieszenia projektora na uchwycie VCT.

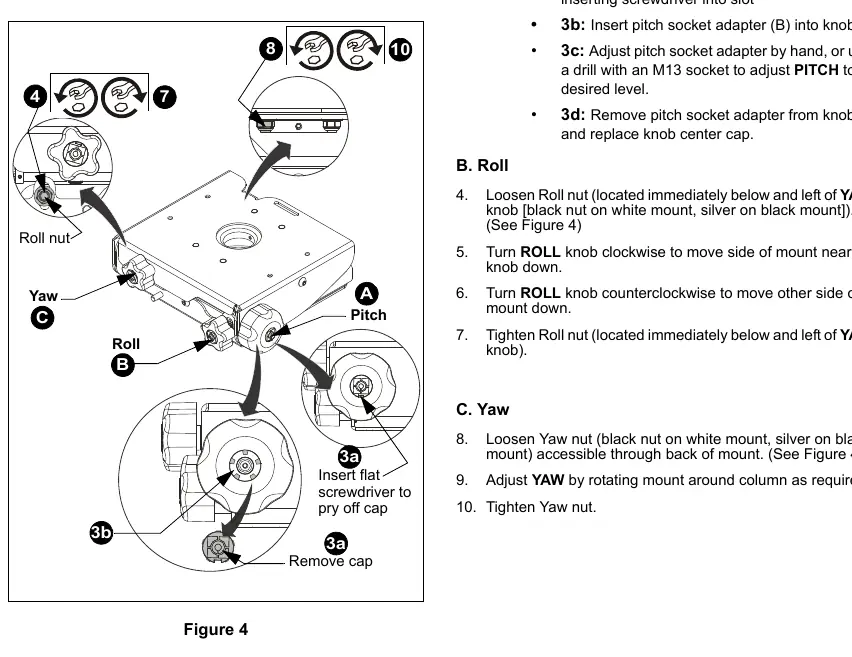

- Rysunek 4 (str. 7): Punkty regulacji Pitch, Roll i Yaw.

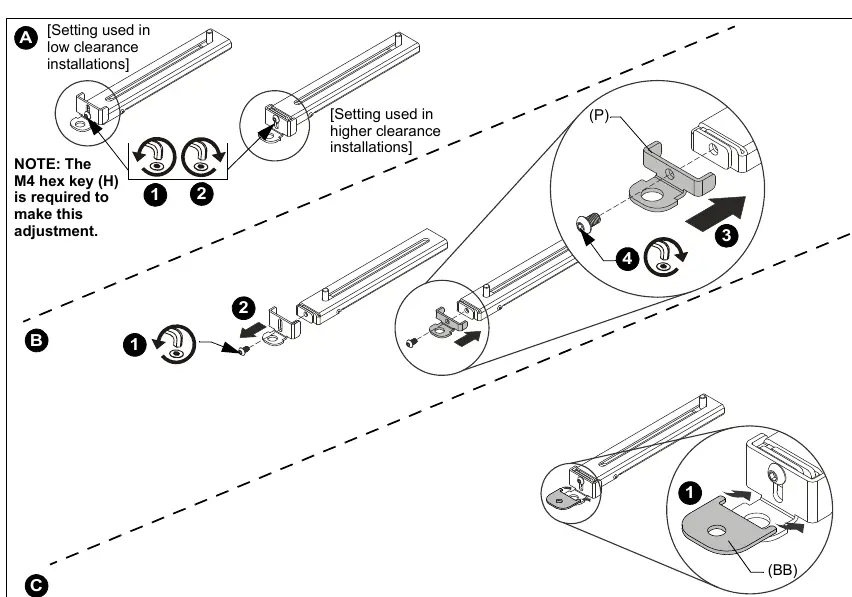

- Rysunek 1 (str. 13): Regulacja wysokości nóżek wspornika HCU.
Zgodność modelu
- Uchwyt VCT jest przeznaczony do użytku wyłącznie wewnątrz pomieszczeń.
- Wspornik HCU jest kompatybilny z modelem Chief VCT000.
- Wymagane użycie podkładki (BB) przy śrubach M4, M5 lub M6.
