Instrukcja obsługi punktu dostępowego Cisco Business 150AX
Szybki przewodnik po instalacji i konfiguracji punktu dostępowego Cisco Business 150AX. Dowiedz się, jak poprawnie podłączyć urządzenie do sieci PoE, skonfigurować Wi-Fi 6 za pomocą aplikacji mobilnej lub przeglądarki oraz interpretować...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem (Quick Start Guide) dla punktu dostępowego Cisco Business 150AX. Instrukcja obejmuje proces podłączenia urządzenia do zasilania PoE, wstępną konfigurację sieci oraz interpretację stanów diody LED. Urządzenie służy do tworzenia nowych sieci Wi-Fi 6 lub rozszerzania zasięgu istniejących sieci Cisco Business Wireless (CBW).
Opis urządzenia i zawartość zestawu

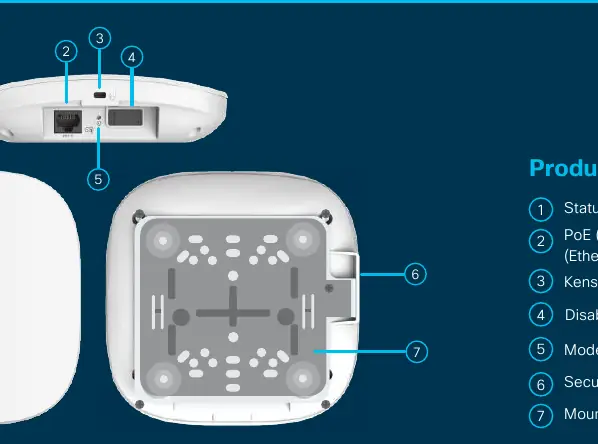

W zestawie znajduje się punkt dostępowy Cisco Business 150AX, zestaw montażowy, kabel Ethernet oraz dokumentacja. Urządzenie wyposażone jest w:
- Port PoE (Power over Ethernet) pełniący funkcję portu uplink.
- Przycisk Mode.
- Otwór na śrubę zabezpieczającą (Kensington Lock).
- Diodę LED statusu.
- Uchwyt montażowy.
Wymagania przed instalacją
Przed rozpoczęciem konfiguracji upewnij się, że posiadasz:
- Aktywne połączenie internetowe.
- Urządzenie mobilne z Wi-Fi (niepołączone z aktywną siecią bezprzewodową).
- Przełącznik, router lub wtryskiwacz PoE (PoE injector) do zasilania urządzenia.
- Router lub przełącznik pełniący rolę serwera DHCP.
- Przeglądarkę internetową (Microsoft Edge, Safari, Firefox lub Chrome) lub aplikację Cisco Business Mobile.
Podłączanie urządzenia
Podłącz punkt dostępowy za pomocą dołączonego kabla Ethernet do portu PoE w przełączniku lub routerze. Jeśli nie posiadasz przełącznika PoE, konieczne jest użycie wtryskiwacza PoE (PoE injector).
Konfiguracja sieci
Urządzenie można skonfigurować na dwa sposoby:
- Aplikacja mobilna: Pobierz aplikację Cisco Business Mobile, skanując kod QR z instrukcji lub odwiedzając stronę cisco.com/go/cbapp.
- Przeglądarka internetowa: Możesz użyć interfejsu Web UI. Szczegółowe instrukcje znajdują się w dokumencie Web UI Setup Document dostępnym online.
Znaczenie diody LED
Podczas uruchamiania dioda LED będzie cyklicznie zmieniać kolory (zielony, czerwony, wyłączona). Jest to normalny proces, który może trwać do 6 minut lub dłużej. Urządzenie jest gotowe do pracy dopiero, gdy dioda zaświeci się na stałe na zielono.
Montaż
Punkt dostępowy można montować na suficie podwieszanym, twardym suficie lub ścianie. Szczegółowe instrukcje montażu znajdują się w dokumencie Administration Guide dostępnym na stronie wsparcia technicznego.
Wsparcie techniczne
Dodatkowe dokumenty, w tym Administration Guide oraz Web UI Setup Document, dostępne są pod adresem: https://cisco.com/go/cbw150ax
Oficjalne zasoby z instrukcji
Informacje o producencie
Cisco Systems, Inc.
Praktyczna pomoc
Typowe problemy
Dioda LED cyklicznie zmienia kolory (zielony, czerwony, wyłączona)
To normalny proces uruchamiania lub aktualizacji oprogramowania. Może trwać do 6 minut lub dłużej. Poczekaj, aż dioda zaświeci się na stałe na zielono.
Brak zasilania urządzenia
Upewnij się, że używasz przełącznika PoE, routera PoE lub wtryskiwacza PoE (PoE injector). Urządzenie wymaga zasilania przez kabel Ethernet.
Przed użyciem
- Aktywne połączenie internetowe.
- Urządzenie mobilne z Wi-Fi (niepołączone z aktywną siecią bezprzewodową).
- Przełącznik, router lub wtryskiwacz PoE do zasilania urządzenia.
- Router lub przełącznik pełniący rolę serwera DHCP.
- Przeglądarka internetowa lub aplikacja Cisco Business Mobile.
Parametry w praktyce
- PoE (Power over Ethernet)
- Technologia przesyłania zasilania przez kabel Ethernet, wymagana do działania urządzenia.
Ilustracje i schematy
- Port PoE (Ethernet Uplink) służy do podłączenia kabla sieciowego z zasilaniem.
- Przycisk Mode służy do resetowania lub zmiany trybu pracy.
Zgodność modelu
- Współpracuje z istniejącymi sieciami Cisco Business Wireless (CBW) Wi-Fi 6.
