Instrukcja obsługi switcha PoE Conceptronic FEP-1612W380
Szybki przewodnik po switchu PoE Conceptronic FEP-1612W380. Dowiedz się, jak podłączyć urządzenia sieciowe, zrozumieć wskaźniki LED i sprawdzić specyfikację techniczną 16-portowego przełącznika Fast Ethernet.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Switch Conceptronic FEP-1612W380 to 16-portowy przełącznik Fast Ethernet z obsługą PoE (Power over Ethernet) w standardach 802.3af/at. Urządzenie jest przeznaczone do montażu w szafach typu rack 19 cali i oferuje budżet mocy PoE na poziomie 380W. Switch wspiera funkcję auto-MDI/MDIX, co eliminuje potrzebę stosowania kabli krosowanych.
Opis urządzenia
Urządzenie wyposażone jest w 16 portów 10/100Mbps z obsługą PoE. Posiada metalową obudowę przystosowaną do montażu w standardzie 19 cali. Switch automatycznie wykrywa urządzenia PoE i chroni te, które nie są zgodne ze standardem, co zwiększa bezpieczeństwo instalacji. Z tyłu obudowy znajduje się włącznik zasilania.
Instalacja i podłączenie
Switch działa w trybie plug-and-play. Aby rozpocząć pracę:
- Zamontuj urządzenie w szafie rack 19 cali.
- Podłącz kabel zasilający do gniazda z tyłu urządzenia i włącz zasilanie przełącznikiem.
- Podłącz urządzenia sieciowe (kamery IP, telefony VoIP, punkty dostępowe Wi-Fi) do portów RJ45 za pomocą kabli Ethernet.
- Urządzenie automatycznie wykryje typ połączenia (MDI/MDI-X) oraz zapotrzebowanie na zasilanie PoE podłączonych urządzeń.
Wskaźniki i obsługa
Na przednim panelu znajdują się diody LED informujące o statusie pracy:
- Power: Sygnalizuje podłączenie zasilania.
- Active: Informuje o aktywności transmisji danych na portach.
- 10/100M: Wskazuje prędkość połączenia.
- PoE: Sygnalizuje aktywne zasilanie przez port Ethernet.
Specyfikacja techniczna
- Standardy: IEEE 802.3, 802.3u, 802.3x, 802.3af, 802.3at.
- Przepustowość backplane: 3.2Gbps.
- Tablica adresów MAC: 4K.
- Budżet mocy PoE: 380W.
- Warunki pracy: Temperatura 0-45°C, wilgotność 10-90%.
- Wymiary: 480 x 200 x 44 mm.
Informacje o producencie
Conceptronic
Praktyczna pomoc
Typowe problemy
Utrata pakietów danych
Urządzenie posiada funkcję IEEE 802.3x Flow Control, która chroni przed utratą pakietów przy pełnym dupleksie.
Podłączenie urządzeń PoE
Switch automatycznie wykrywa i chroni urządzenia niezgodne ze standardem PoE, więc nie ma potrzeby ręcznej konfiguracji portów.
Przed użyciem
- Sprawdź, czy miejsce montażu zapewnia odpowiednią wentylację (temperatura pracy do 45°C).
- Upewnij się, że szafa rack ma szerokość 19 cali.
- Podłącz kabel zasilający do gniazda z tyłu obudowy.
- Użyj kabli Ethernet odpowiedniej kategorii dla standardu Fast Ethernet.
- Włącz zasilanie przełącznikiem znajdującym się z tyłu urządzenia.
Parametry w praktyce
- Budżet mocy PoE (380W)
- Całkowita moc, jaką switch może dostarczyć do wszystkich podłączonych urządzeń PoE jednocześnie.
- Auto-MDI/MDIX
- Switch automatycznie rozpoznaje typ kabla (prosty lub krosowany), co ułatwia podłączanie urządzeń.
- Tablica MAC 4K
- Pamięć urządzenia pozwalająca na zapamiętanie do 4000 adresów MAC urządzeń w sieci.
Ilustracje i schematy

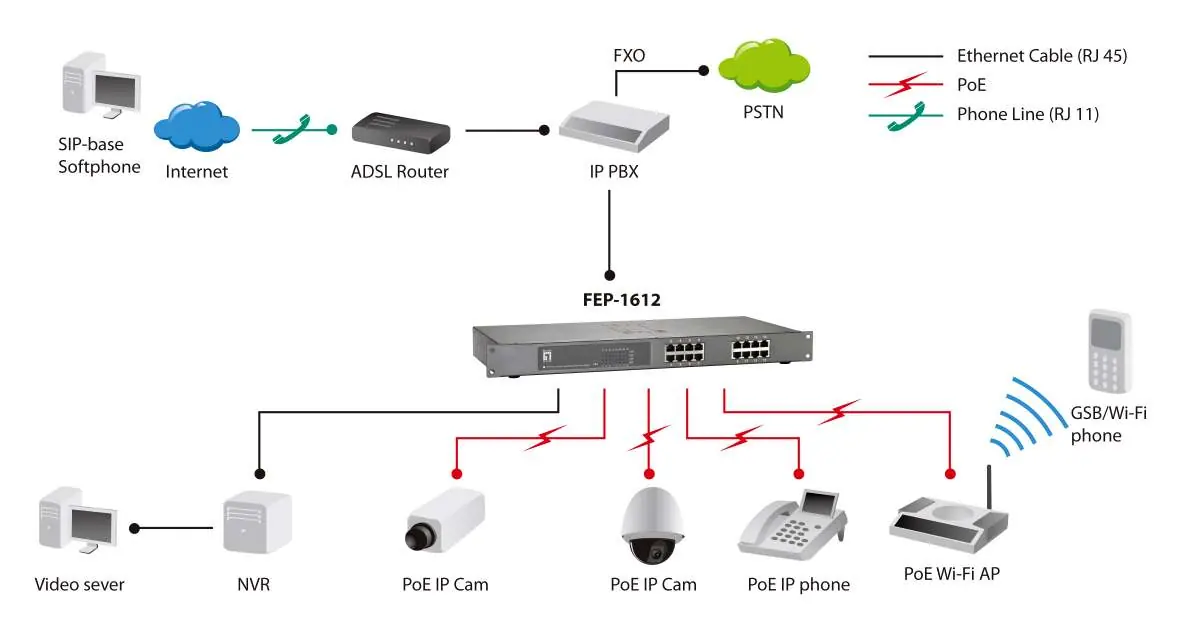

- Schemat połączeń pokazuje switch jako centralny punkt sieci.
- Urządzenia takie jak kamery IP, telefony PoE i punkty dostępowe Wi-Fi są podłączone bezpośrednio do portów switcha.
- Switch łączy się z routerem lub IP PBX w celu zapewnienia dostępu do internetu i usług telefonicznych.
Zgodność modelu
- Zgodny ze standardami IEEE 802.3af oraz 802.3at (PoE+).
- Przeznaczony do montażu w szafach 19-calowych.
