Instrukcja obsługi firewalla Ruijie RG-WALL 1600-Z3200-S

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji sprzętowej oraz wstępnej konfiguracji firewalla Ruijie RG-WALL 1600-Z3200-S. Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń, w standardowych szafach 19-calowych lub na stabilnych powierzchniach roboczych. Przed przystąpieniem do pracy należy upewnić się, że miejsce instalacji jest odpowiednio uziemione i zapewnia właściwą wentylację.

Opis urządzenia

Firewall posiada panel przedni z diodami LED informującymi o stanie pracy (SATA, PWSR, SYS), przyciskiem resetu, portem konsoli, portami USB oraz portami sieciowymi (elektrycznymi i optycznymi). Panel tylny zawiera gniazdo zasilania, włącznik, slot na opcjonalny dysk twardy oraz terminal uziemiający.

Przygotowanie do instalacji

Przed montażem należy sprawdzić zawartość opakowania, w tym obecność uchwytów montażowych, kabla zasilającego i uziemiającego. Wymagane narzędzia to śrubokręt krzyżakowy, opaski kablowe oraz opcjonalnie rękawice ESD. Należy zapewnić co najmniej 15 cm wolnej przestrzeni wokół otworów wentylacyjnych urządzenia.

Instalacja urządzenia

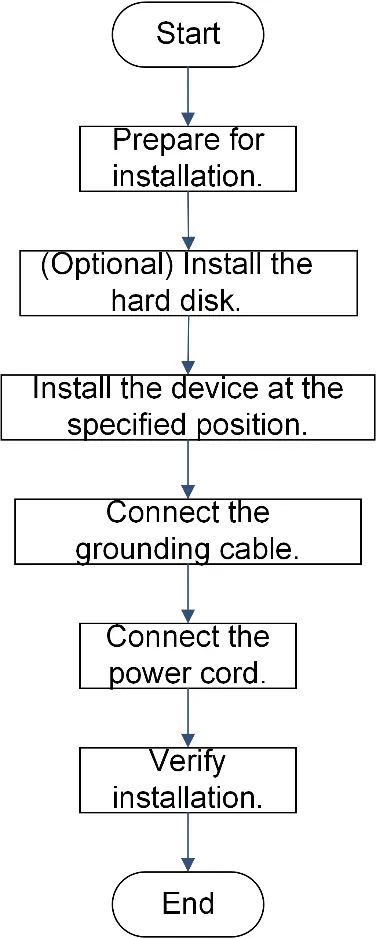

Procedura instalacji obejmuje następujące kroki:

1. Przygotowanie miejsca instalacji zgodnie z wymogami środowiskowymi.
2. Opcjonalny montaż dysku twardego (RG-NSEC-HDD-1T) przy wyłączonym zasilaniu.
3. Montaż urządzenia w szafie rack lub na biurku przy użyciu dołączonych akcesoriów.
4. Podłączenie kabla uziemiającego do terminala na obudowie.
5. Podłączenie kabla zasilającego i zabezpieczenie go klipsem.
6. Weryfikacja poprawności instalacji przed uruchomieniem.

Uruchomienie i konfiguracja

Aby skonfigurować urządzenie, należy podłączyć komputer zarządzający do portu 0/MGMT za pomocą kabla sieciowego. Domyślne ustawienia to:

• Adres IP: https://192.168.1.200
• Nazwa użytkownika: admin
• Hasło: firewall

Po włączeniu zasilania należy sprawdzić diodę PWR (powinna świecić na zielono). Dostęp do interfejsu webowego wymaga użycia protokołu HTTPS.

Rozwiązywanie problemów

W przypadku problemów z zasilaniem, sprawdź połączenie kabla i włącznik. Jeśli konsola szeregowa nie wyświetla danych, zweryfikuj ustawienia prędkości transmisji (baud rate) w terminalu. W przypadku awarii portu optycznego, upewnij się, że końcówki TX/RX nie są zamienione, a długości fal modułów są zgodne.
