Instrukcja obsługi firewalla Ruijie RG-WALL 1600-Z5100-S
Szybki przewodnik po firewallu Ruijie RG-WALL 1600-Z5100-S. Poznaj specyfikację techniczną, funkcje bezpieczeństwa, opcje montażu oraz konfigurację chmurową urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ruijie RG-WALL 1600-Z5100-S to zaawansowany firewall zarządzany w chmurze, zaprojektowany do pracy w środowiskach korporacyjnych i centrach danych. Urządzenie oferuje wysoką wydajność, elastyczną rozbudowę oraz zaawansowane funkcje bezpieczeństwa, takie jak ochrona przed atakami DoS/DDoS, antywirus i systemy zapobiegania włamaniom (IPS). Firewall jest przystosowany do montażu w standardowej szafie rack 19-calowej.
Opis urządzenia
Urządzenie posiada solidną obudowę typu 1 RU. Na panelu przednim znajdują się porty sieciowe (8x 10/100/1000BASE-T, 2x 1GE SFP, 4x 10GE SFP+), porty USB oraz diody statusu. Panel tylny wyposażony jest w włącznik zasilania oraz sloty na dwa moduły zasilania, co zapewnia redundancję i ciągłość pracy.
Zawartość zestawu
W opakowaniu znajdują się następujące elementy:
- Jednostka centralna RG-WALL 1600-Z5100-S
- Kabel zasilający
- Żółto-zielony kabel uziemiający
- 4 podkładki gumowe
- 2 uchwyty montażowe typu L
- 8 śrub M4 x 8 mm
- Kabel konsolowy
- Kabel sieciowy
- Karta gwarancyjna
- Instrukcja obsługi
Funkcje i bezpieczeństwo
Firewall wykorzystuje platformę DPDK do szybkiego przetwarzania ruchu sieciowego. Kluczowe funkcje obejmują:
- Ochrona AI: Wykorzystanie algorytmów uczenia maszynowego do wykrywania zagrożeń i adaptacji do nowych algorytmów generowania domen (DGA).
- Zarządzanie w chmurze: Możliwość zdalnego zarządzania, monitorowania i konfiguracji za pomocą platformy Ruijie Cloud oraz aplikacji mobilnej Ruijie Reyee.
- Diagnostyka: Wbudowane centrum diagnostyczne umożliwia analizę ścieżek pakietów i automatyczne rozwiązywanie problemów.
- Wysoka dostępność: Obsługa dwóch modułów zasilania z automatycznym przełączaniem w razie awarii.
Specyfikacja techniczna
Podstawowe parametry urządzenia:
- Przepustowość firewalla: do 15 Gbps.
- Wymiary: 440 mm x 300 mm x 43.6 mm.
- Waga: 4.44 kg.
- Zasilanie: 100–240 V, 50–60 Hz, pobór mocy poniżej 60 W.
- Temperatura pracy: 0°C do 45°C.
- Pamięć masowa: Możliwość dodania dysku SATA 1 TB.
Zastosowanie
Urządzenie idealnie sprawdza się w scenariuszach takich jak:
- Ochrona brzegowa sieci (Internet egress).
- Zabezpieczenie granic obszarów sieciowych (area boundary).
- Ochrona brzegowa centrów danych.
- Łącza dla oddziałów firm (branch uplink).
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź podłączenie modułów zasilania oraz czy włącznik na panelu tylnym znajduje się w pozycji ON.
Niewystarczająca przepustowość
Urządzenie bazowo obsługuje 3 Gbps. Aby uzyskać wyższą przepustowość (do 10 Gbps), należy dokupić odpowiednią liczbę licencji RG-WALL 1600-Z5100-S-1G-LIC.
Problemy z konfiguracją polityk
Skorzystaj z wbudowanego w interfejs 'Policy Simulation Space', aby przetestować wpływ zmian w politykach bezpieczeństwa przed ich wdrożeniem.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie elementy montażowe.
- Upewnij się, że szafa rack zapewnia odpowiednią wentylację.
- Podłącz kabel uziemiający do urządzenia przed uruchomieniem.
- Zweryfikuj, czy napięcie w sieci jest zgodne z wymaganiami (100-240 V).
- Pobierz aplikację Ruijie Reyee na telefon w celu ułatwienia konfiguracji.
Parametry w praktyce
- Redundancja zasilania
- Możliwość zainstalowania dwóch modułów zasilania, co zapobiega wyłączeniu urządzenia w przypadku awarii jednego z nich.
Ilustracje i schematy

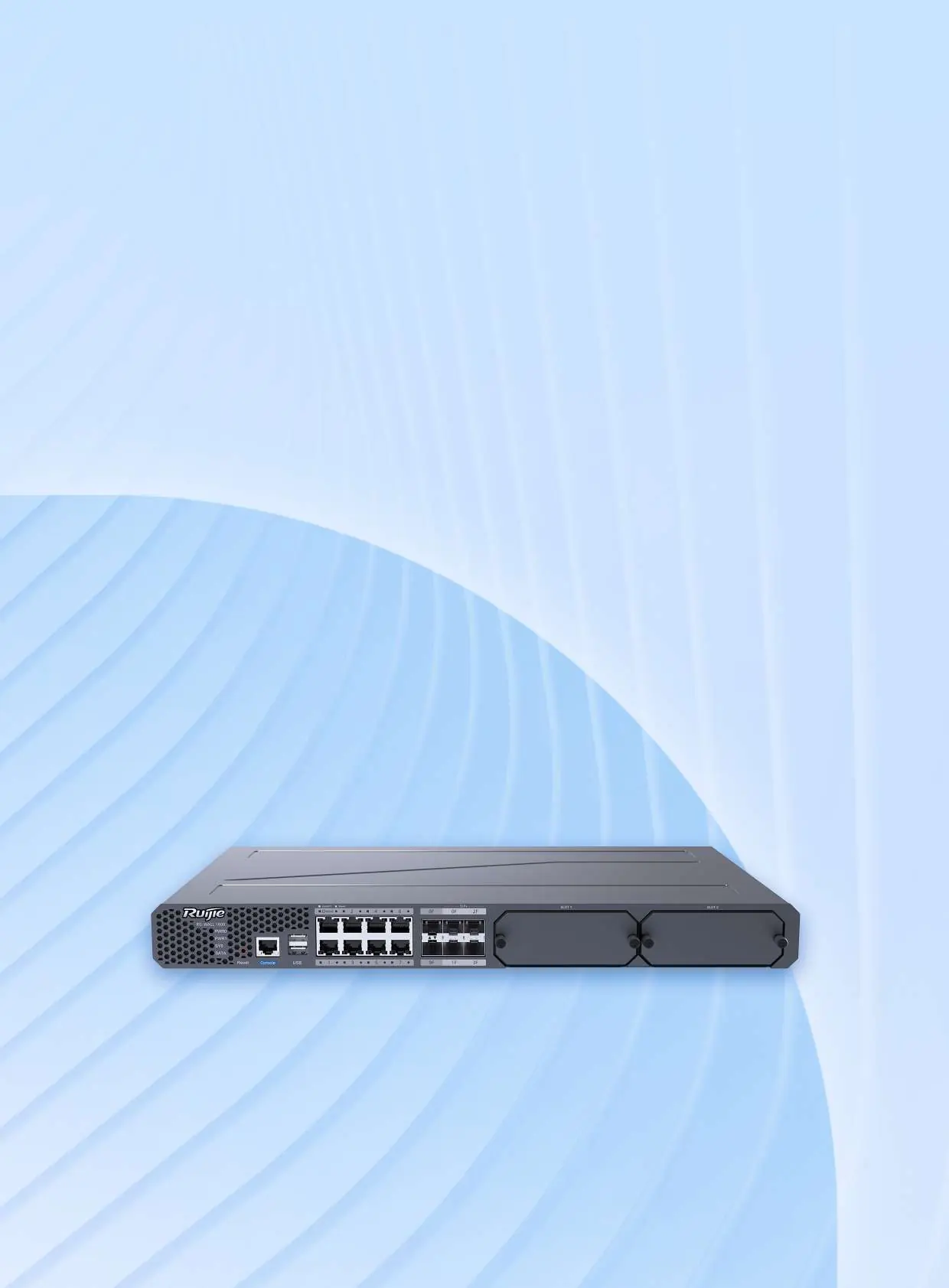

- Panel przedni zawiera porty RJ45, SFP, SFP+ oraz diody statusu (PWR, SYS, SATA).
- Panel tylny zawiera włącznik zasilania oraz sloty na moduły zasilania (PWR0, PWR1).
Zgodność modelu
- Wymaga licencji dla zwiększenia przepustowości powyżej 3 Gbps.
- Obsługuje opcjonalny dysk SATA 1 TB dla celów logowania i przechowywania danych.
