Instrukcja obsługi klucza udarowego pneumatycznego CLAS OP 1522BL

Najważniejsze informacje

Klucz udarowy pneumatyczny CLAS OP 1522BL to profesjonalne narzędzie wymagające regularnej konserwacji, w szczególności smarowania. Przed pierwszym użyciem należy zapoznać się z zasadami bezpieczeństwa oraz wymaganiami dotyczącymi zasilania powietrzem. Urządzenie pracuje z ciśnieniem 6.2 bar.

Zasady bezpieczeństwa

• Zawsze noś okulary ochronne podczas pracy.
• Przed podłączeniem do sieci upewnij się, że spust nie jest wciśnięty.
• Odłącz zasilanie powietrzem przed przystąpieniem do jakichkolwiek prac serwisowych lub wymiany akcesoriów.
• Nie noś luźnej odzieży, zegarków ani bransoletek podczas obsługi narzędzia.
• Nie przekraczaj zalecanego ciśnienia powietrza, aby uniknąć uszkodzeń ciała i narzędzia.

Zasilanie powietrzem

Prawidłowe zasilanie jest kluczowe dla wydajności i trwałości narzędzia:

• Wymagane ciśnienie robocze wynosi 6.2 bar.
• Powietrze musi być czyste i suche; obecność wody w sieci powoduje korozję.
• Zaleca się stosowanie filtra-regulatora-smarownicy (FRL).
• W przypadku przewodów dłuższych niż 8 metrów należy zwiększyć ciśnienie, aby skompensować straty.
• Minimalna średnica przewodu to 3/8".

Smarowanie i konserwacja

Smarowanie jest niezbędne do uniknięcia przedwczesnego zużycia:

• Zaleca się stosowanie automatycznego układu FRL.
• Jeśli układ FRL nie jest zainstalowany, należy smarować narzędzie codziennie lub co 2 godziny pracy, wpuszczając 2-6 kropli oleju pneumatycznego bezpośrednio przez złącze wlotowe.
• Używaj wyłącznie dedykowanego oleju pneumatycznego.
• Przed dłuższym przechowywaniem nałóż większą ilość oleju i uruchom narzędzie na 30 sekund, aby rozprowadzić środek smarny.

Obsługa urządzenia

1. Zdejmij zatyczkę ochronną.
2. Nałóż taśmę teflonową na gwint i ręcznie wkręć złącze.
3. Wpuść 2-3 krople oleju do złącza.
4. Podłącz przewód powietrzny.
5. Zamontuj odpowiednią nasadkę udarową.
6. Sprawdź kierunek obrotów (trzy punkty: dokręcanie, jeden punkt: odkręcanie).
7. Regulacja momentu: dokręcanie posiada 3 stopnie (od małych do dużych kółek), odkręcanie ma jeden stały stopień.

Rozwiązywanie problemów

• Utrata mocy pod obciążeniem: Brak smarowania lub zanieczyszczony mechanizm. Sprawdź poziom oleju w obudowie sprzęgła.
• Wolna praca / ucieczka powietrza: Zanieczyszczenia w silniku lub zablokowany regulator. Wyczyść filtr wlotowy i naoliw narzędzie.
• Brak obrotów: Zablokowane łopatki silnika. Wpuść olej i spróbuj ręcznie obrócić napęd lub delikatnie opukać obudowę.
• Narzędzie nie zatrzymuje się: Uszkodzona uszczelka spustu – wymaga wymiany.

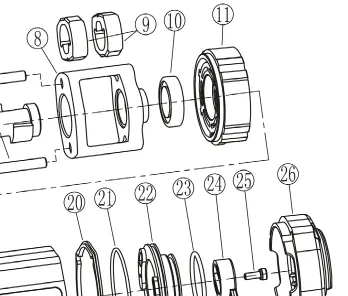

Dane techniczne

• Prędkość obrotowa: 8500 obr./min
• Maksymalny moment obrotowy: 1600 Nm
• Ciśnienie powietrza: 6.2 bar
• Zużycie powietrza: 169 L/min
• Przyłącze powietrza: 1/4"
• Waga: 2.1 kg
