Instrukcja obsługi podpórek warsztatowych CLAS OM 3100 10T
Szybki przewodnik po instrukcji obsługi podpórek warsztatowych CLAS OM 3100 10T. Dowiedz się, jak bezpiecznie używać kobyłek, ustawiać wysokość i dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

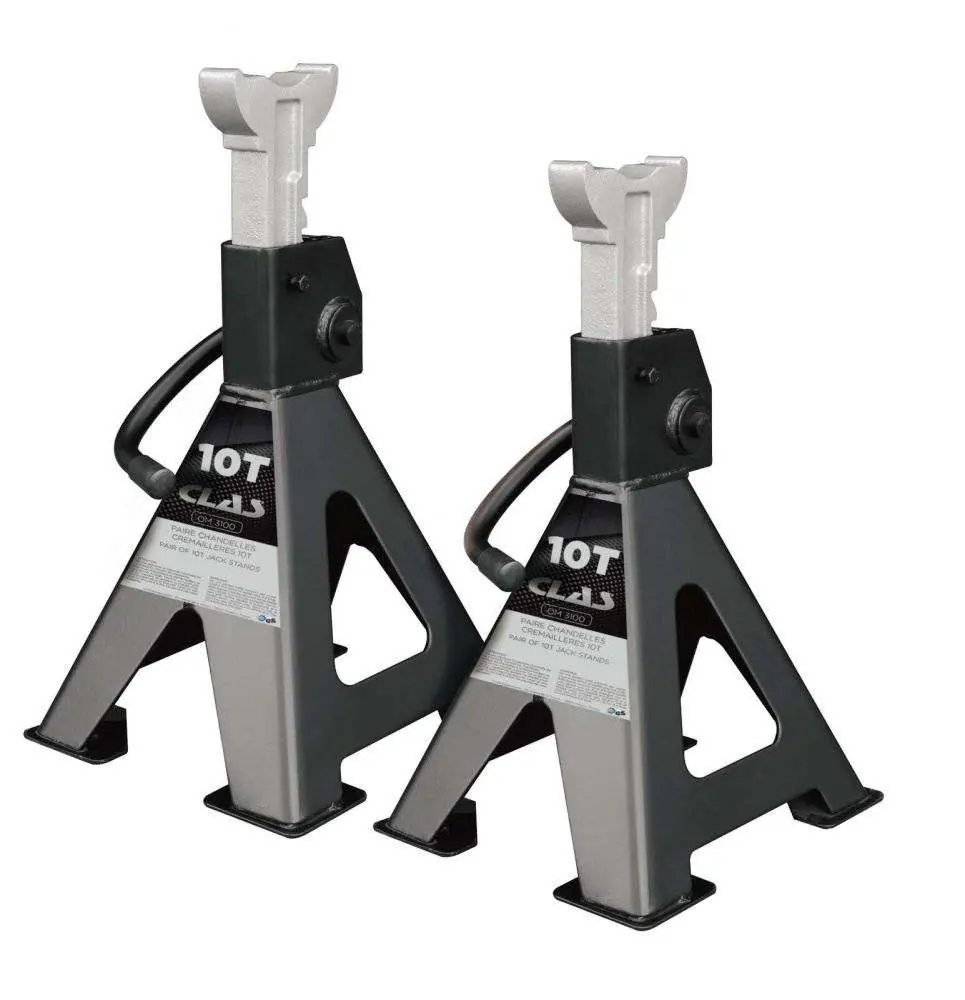

Podpórki warsztatowe CLAS OM 3100 10T służą do stabilnego podtrzymywania pojazdu po jego podniesieniu. Kluczowe zasady bezpieczeństwa:
- Zawsze używaj podpórek w parach.
- Stosuj wyłącznie na twardym, płaskim i stabilnym podłożu.
- Nie przekraczaj maksymalnej nośności 10 ton.
- Przed każdym użyciem sprawdź stan techniczny urządzenia.
- Podnoś pojazd tylko w punktach zalecanych przez producenta samochodu.
Opis urządzenia
Podpórki składają się z następujących elementów:
- Sabot d'appui (Saddle): Górna część podtrzymująca punkt podparcia pojazdu.
- Colonne centrale (Center column): Kolumna z ząbkami umożliwiająca regulację wysokości.
- Cliquet (Pawl): Mechanizm blokujący, który zabezpiecza kolumnę na wybranej wysokości.
- Poignée (Control lever): Dźwignia sterująca mechanizmem blokującym.
Dane techniczne
- Nośność: 10 ton
- Wysokość minimalna: 455 mm
- Wysokość maksymalna: 705 mm
- Waga: 27,8 kg
- Normy: AfPS GS 2014:01 PAK, EK5/AK6 09-12:2009
Instrukcja obsługi
- Zapoznaj się z instrukcją obsługi pojazdu, aby zlokalizować zalecane punkty podparcia.
- Umieść podpórki pod pojazdem w wyznaczonych punktach.
- Aby ustawić wysokość, podnieś dźwignię sterującą (control lever) i przesuń kolumnę na żądaną wysokość.
- Opuść dźwignię, aby zablokować mechanizm (pawl) w ząbkach kolumny. Upewnij się, że blokada jest w pełni zaangażowana.
- Ostrożnie opuść pojazd na podpórki.
Konserwacja i kontrola
Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Sprawdź, czy nie występują:
- Pęknięcia materiału.
- Pęknięte spawy.
- Brakujące lub uszkodzone części.
Jeśli zauważysz jakiekolwiek uszkodzenia, natychmiast wycofaj podpórki z eksploatacji. Nie wprowadzaj żadnych modyfikacji w konstrukcji urządzenia.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Uszkodzenia mechaniczne (pęknięcia, pęknięte spawy)
Natychmiast wycofać urządzenie z eksploatacji.
Przeciążenie
Nie przekraczać dopuszczalnej nośności 10 ton.
Niestabilne podłoże
Używać wyłącznie na twardym, płaskim i stabilnym podłożu, aby uniknąć utraty stabilności.
Przed użyciem
- Sprawdź, czy podpórki nie mają pęknięć.
- Sprawdź spawy pod kątem uszkodzeń.
- Upewnij się, że wszystkie części są obecne i sprawne.
- Sprawdź, czy podłoże jest twarde i płaskie.
Parametry w praktyce
- Wysokość 455mm - 705mm
- Zakres regulacji wysokości roboczej.

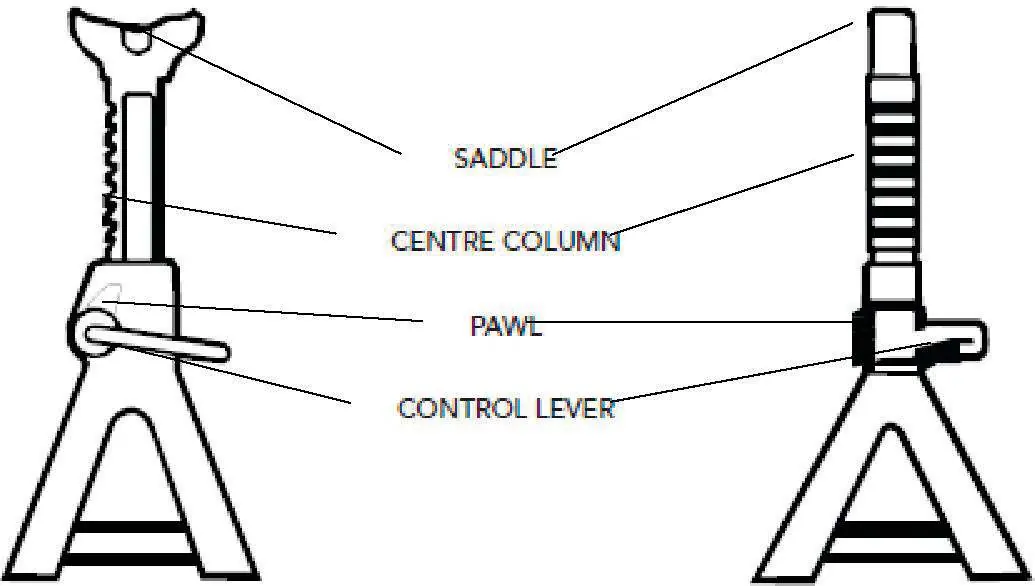

Ilustracje i schematy
- Saddle: Górna część podtrzymująca pojazd.
- Center column: Kolumna z ząbkami do regulacji wysokości.
- Pawl: Mechanizm blokujący kolumnę.
- Control lever: Dźwignia sterująca mechanizmem blokującym.
Zgodność modelu
- Zawsze używać w parach.
- Podnosić pojazd tylko w punktach zalecanych przez producenta samochodu.
