Instrukcja obsługi klucza udarowego CLAS PW 1080 / PW 1081
Szybki przewodnik po obsłudze klucza udarowego CLAS PW 1080 i PW 1081. Dowiedz się, jak bezpiecznie używać urządzenia, ładować akumulator, zmieniać tryby pracy i konserwować narzędzie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kluczy udarowych CLAS PW 1080 oraz PW 1081. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć wypadków. Klucz wyposażony jest w silnik bezszczotkowy, elektroniczne sprzęgło oraz funkcję Auto Break (w trybie wstecznym). Ważne: przed każdą czynnością serwisową, wymianą akcesoriów lub przechowywaniem narzędzia, należy wyjąć akumulator i zablokować włącznik.
Opis urządzenia
Klucz udarowy posiada następujące elementy konstrukcyjne:
- Uchwyt kwadratowy 1/2"
- Przełącznik kierunku obrotów z blokadą spustu
- Włącznik (spust) z regulacją prędkości
- Panel sterowania sprzęgłem elektronicznym
- Oświetlenie LED
- Wskaźnik stanu naładowania akumulatora
Dane techniczne
- Moment obrotowy (dokręcanie): 860/500/300 Nm
- Moment zrywający: 1080 Nm
- Napięcie: 20V
- Prędkość obrotowa: 2400/1900/1500 obr./min
- Częstotliwość udaru: 2200/1900/1500 ud./min
- Waga: 1.90 kg (bez akumulatora) / 2.55 kg (z akumulatorem)
Akumulator i ładowanie
Aby naładować akumulator, należy wsunąć go na ładowarkę. Czerwona dioda oznacza ładowanie, zielona – zakończenie procesu. Pełne ładowanie trwa około 1 godziny. Stan naładowania można sprawdzić przyciskiem na akumulatorze:
- Wszystkie diody świecą: akumulator w pełni naładowany.
- Świeci żółta i czerwona: wystarczający poziom naładowania.
- Świeci czerwona: akumulator rozładowany, wymaga ładowania.
Obsługa urządzenia
Praca do przodu (dokręcanie): Urządzenie posiada trzy ustawienia prędkości (1, 2, 3). Wybór następuje poprzez przycisk na panelu sterowania u podstawy narzędzia. Liczba świecących zielonych diod odpowiada wybranemu biegowi.
Praca wsteczna (odkręcanie):
- Tryb pełnej mocy: Aktywowany automatycznie po przełączeniu kierunku obrotów (brak świecących diod na panelu).
- Tryb Auto Break: Aktywowany przyciskiem na panelu (świeci czerwona dioda). Narzędzie przestaje pracować, gdy tylko śruba zostanie poluzowana i zniknie opór. Funkcja dostępna tylko na 3. biegu.
Wskazówki użytkowania
Podczas montażu nasadki należy wyrównać ją z uchwytem kwadratowym. Po zakończeniu pracy nasadki mogą być gorące – należy używać rękawic ochronnych. Maksymalny moment obrotowy osiągany jest po około 45 sekundach pracy udarowej. Zaleca się sprawdzanie momentu dokręcenia kluczem dynamometrycznym.
Konserwacja i czyszczenie
- Czyść urządzenie bezpośrednio po każdym użyciu.
- Używaj czystej szmatki lub sprężonego powietrza o niskim ciśnieniu.
- Nie używaj detergentów, które mogą uszkodzić plastikowe elementy.
- Akumulator należy ładować przynajmniej raz w roku, aby zachować jego żywotność.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się
Sprawdź, czy gniazdko elektryczne jest pod napięciem oraz czy styki ładowarki nie są uszkodzone i mają dobry kontakt z akumulatorem.
Narzędzie nie uruchamia się
Upewnij się, że akumulator jest naładowany i poprawnie włożony. Sprawdź, czy przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).
Funkcja Auto Break nie działa
Funkcja ta działa tylko na trzecim biegu. Upewnij się, że sprzęgło elektroniczne jest ustawione na trzecią prędkość.
Przed użyciem
- Zablokuj włącznik przed wymianą akcesoriów lub serwisem.
- Wyjmij akumulator przed przystąpieniem do jakichkolwiek prac przy maszynie.
- Sprawdź, czy napięcie zasilania odpowiada danym na tabliczce znamionowej.
- Upewnij się, że nasadka jest poprawnie osadzona na uchwycie kwadratowym.
- Załóż okulary ochronne i odpowiednią odzież roboczą.
Parametry w praktyce
- Moment zrywający 1080Nm
- Maksymalna siła, jaką narzędzie może przyłożyć do odkręcenia zapieczonej śruby.
- Silnik bezszczotkowy
- Typ silnika zapewniający wyższą wydajność, dłuższą żywotność i mniejsze zużycie energii.
Ilustracje i schematy

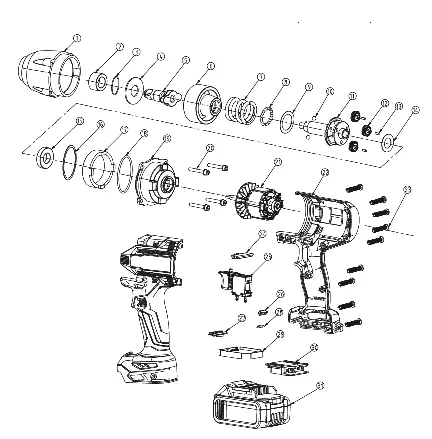

- Schemat budowy (strona 5) przedstawia wszystkie części składowe narzędzia, co jest pomocne przy ewentualnej naprawie lub zamawianiu części zamiennych.
- Rysunek funkcji (strona 3) wskazuje rozmieszczenie elementów sterujących, takich jak włącznik, panel sprzęgła i wskaźnik baterii.
Zgodność modelu
- Urządzenie przeznaczone do pracy z akumulatorami 20V CLAS.
- Funkcje Auto Break i pełnej mocy wstecznej działają tylko przy ustawieniu trzeciej prędkości.
