Instrukcja obsługi zwijacza przewodu elektrycznego CLAS 0053BL
Szybki przewodnik po instalacji i obsłudze zwijacza przewodu elektrycznego CLAS 0053BL. Dowiedz się, jak bezpiecznie zamontować urządzenie, prawidłowo rozwijać i zwijać kabel oraz rozwiązywać typowe problemy z blokadą przewodu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

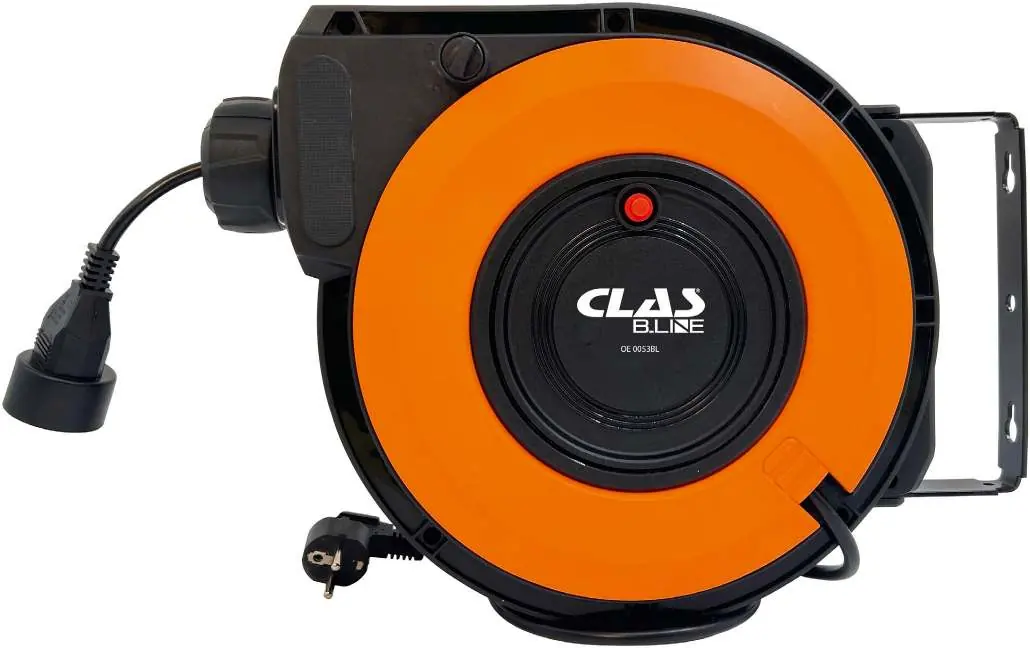

Zwijacz przewodu elektrycznego CLAS 0053BL to urządzenie przeznaczone do montażu ściennego lub sufitowego. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, prawidłowego sposobu rozwijania i zwijania przewodu oraz podstawowej konserwacji. W przypadku problemów z instalacją lub działaniem, producent zaleca kontakt przed podjęciem prób zwrotu produktu.
Montaż i instalacja
Urządzenie można montować poziomo lub pionowo na filarach betonowych, ścianach betonowych lub konstrukcjach stalowych. Zaleca się montaż na wysokości około 1 metra nad podłożem.
- Wyjmij urządzenie i akcesoria z opakowania.
- Wybierz odpowiednie miejsce montażu.
- Użyj wspornika montażowego jako szablonu, aby zaznaczyć pozycję czterech otworów na ścianie.
- Wywierć otwory i przymocuj wspornik za pomocą czterech śrub 6x60 mm.
- Wsuń zwijacz na wspornik montażowy i zabezpiecz go śrubą 6x12 mm.
Obsługa
Aby rozpocząć pracę, podłącz wtyczkę zasilającą do gniazdka i włącz przełącznik. Aby rozwinąć przewód, wyciągnij go na żądaną długość i zatrzymaj po usłyszeniu kliknięcia blokady. Aby zwinąć przewód, pociągnij go lekko, aby zwolnić blokadę, a następnie przytrzymaj, pozwalając mu powoli się zwinąć.
Konserwacja i przechowywanie
Urządzenie jest bezobsługowe. Nie należy czyścić wnętrza zwijacza wodą. W przypadku dłuższego okresu nieużywania, zaleca się przechowywanie urządzenia w chłodnym i suchym miejscu.
Rozwiązywanie problemów
Jeśli podczas rozwijania lub zwijania przewód zostanie zablokowany, należy go ponownie lekko wyciągnąć, aby zwolnić mechanizm blokujący, a następnie spróbować ponownie.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Przewód jest zablokowany podczas rozwijania lub zwijania.
Pociągnij mocniej za przewód, aby zwolnić mechanizm blokujący, a następnie spróbuj ponownie.
Przed użyciem
- Sprawdź, czy miejsce montażu jest stabilne (beton lub stal).

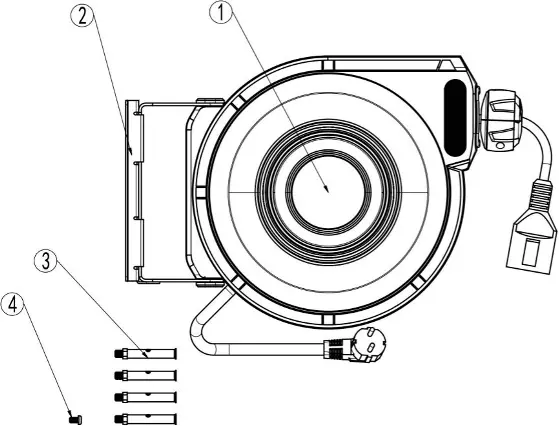

- Upewnij się, że masz wszystkie elementy: zwijacz, wspornik, śruby 6x60mm i 6x12mm.
- Zaplanuj montaż na wysokości około 1 metra nad ziemią.
- Przygotuj wiertarkę do wykonania otworów montażowych.
Ilustracje i schematy
- Fig 1: Wymiary wspornika montażowego.
- Fig 2: Szczegóły otworów montażowych.
- Fig 3: Sposób nasunięcia zwijacza na wspornik.
Zgodność modelu
- Montaż możliwy na filarach betonowych, ścianach betonowych lub konstrukcjach stalowych.
