Instrukcja obsługi zwijacza węża powietrznego CLAS OP 0083BL 8mm 10m
Szybki przewodnik po instalacji i obsłudze zwijacza węża powietrznego CLAS OP 0083BL. Dowiedz się, jak prawidłowo zamontować urządzenie, bezpiecznie rozwijać i zwijać wąż oraz jak dbać o konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

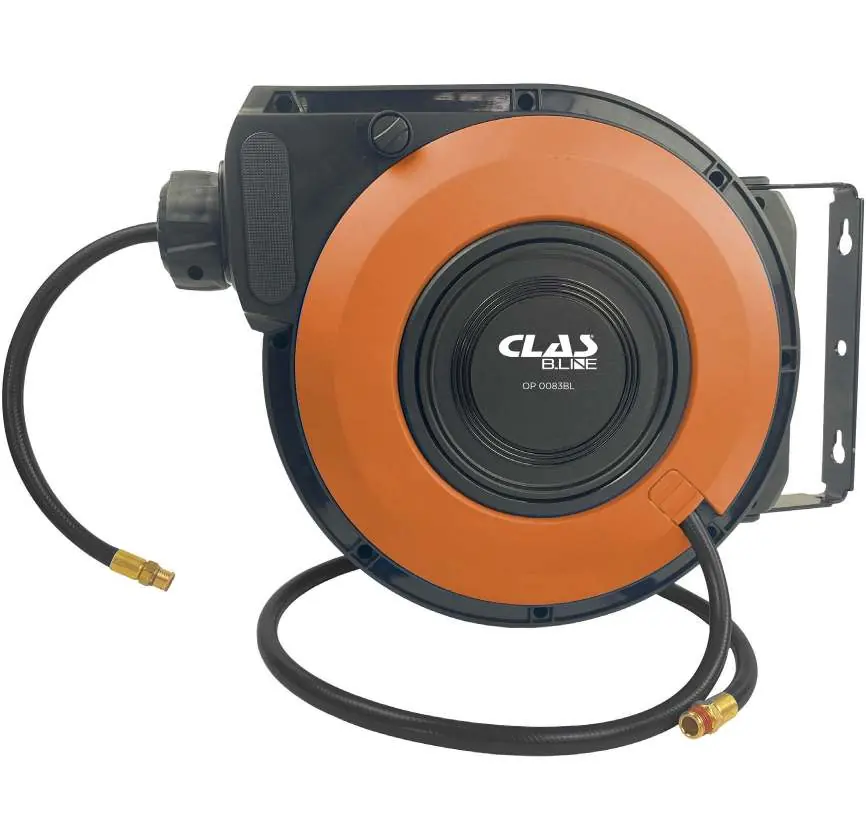

Zwijacz węża powietrznego CLAS OP 0083BL jest przeznaczony do użytku domowego, w ogrodzie lub przy myciu samochodów. Urządzenie wyposażone jest w system automatycznego zwijania i prowadnicę węża. Uwaga: Produkt nie może być używany do przesyłania wody pitnej ani gorącego powietrza.

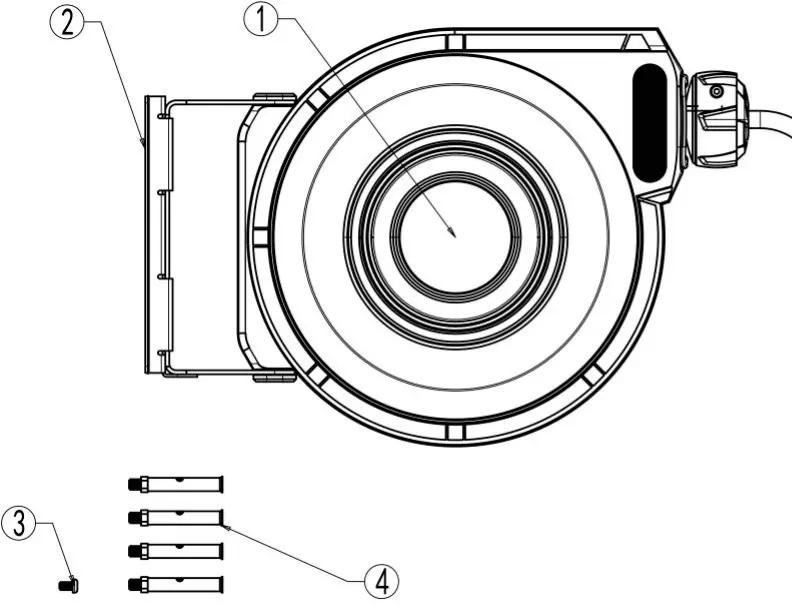

Elementy zestawu
- Zwijacz węża (1 szt.)
- Wspornik metalowy (2 szt.)
- Śruba 6x10mm (1 szt.)
- Śruby 6x50mm (4 szt.)
Montaż
Urządzenie można montować poziomo na ścianie, słupie lub konstrukcji stalowej. Zaleca się montaż na wysokości około 1-2 metrów nad ziemią.
- Wyjmij urządzenie i akcesoria z opakowania.
- Wybierz odpowiednie miejsce w pobliżu źródła zasilania.
- Użyj wspornika montażowego jako szablonu, aby zaznaczyć pozycję otworów na ścianie i wywierć cztery otwory.
- Przymocuj wspornik za pomocą czterech śrub 6x50mm.
- Wsuń zwijacz na wspornik montażowy, a następnie zabezpiecz go śrubą 6x10mm.
Obsługa
Podłącz wąż zasilający do źródła powietrza i włącz zasilanie.
- Rozwijanie: Wyciągnij wąż na żądaną długość. Po usłyszeniu charakterystycznego dźwięku (kliknięcia) wąż zostanie zablokowany.
- Zwijanie: Pociągnij lekko za wąż, aż dźwięk blokady ustanie, a następnie pozwól mu się powoli zwinąć, trzymając go w dłoni, aby uniknąć obrażeń lub uszkodzeń.
Konserwacja i czyszczenie
Urządzenie jest bezobsługowe. Należy je czyścić okresowo, nie używając wody do czyszczenia wnętrza. W przypadku dłuższego nieużywania, odłącz urządzenie od źródła zasilania i przechowuj w chłodnym, suchym miejscu.
Rozwiązywanie problemów
Jeśli wąż zablokuje się podczas procesu zwijania lub rozwijania, pociągnij go ponownie, aby zwolnić blokadę, a następnie spróbuj ponownie.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Wąż zablokował się podczas zwijania lub rozwijania.
Pociągnij mocniej za wąż, aby zwolnić mechanizm blokujący, a następnie spróbuj ponownie.
Przed użyciem
- Sprawdź, czy miejsce montażu jest stabilne (ściana, słup, konstrukcja stalowa).
- Upewnij się, że wąż nie będzie używany do wody pitnej lub gorącego powietrza.
- Upewnij się, że masz wszystkie elementy montażowe (wspornik, śruby).
- Zaplanuj montaż na wysokości około 1-2 metrów nad ziemią.
Ilustracje i schematy
- Fig.1: Szablon wspornika montażowego z rozstawem otworów.
- Fig.3: Sposób nasunięcia zwijacza na wspornik i zabezpieczenia go śrubą.
Zgodność modelu
- Produkt nie jest przeznaczony do przesyłania substancji chemicznych.
- Produkt nie jest przeznaczony do wody pitnej.
- Produkt nie jest przeznaczony do gorącego powietrza.
