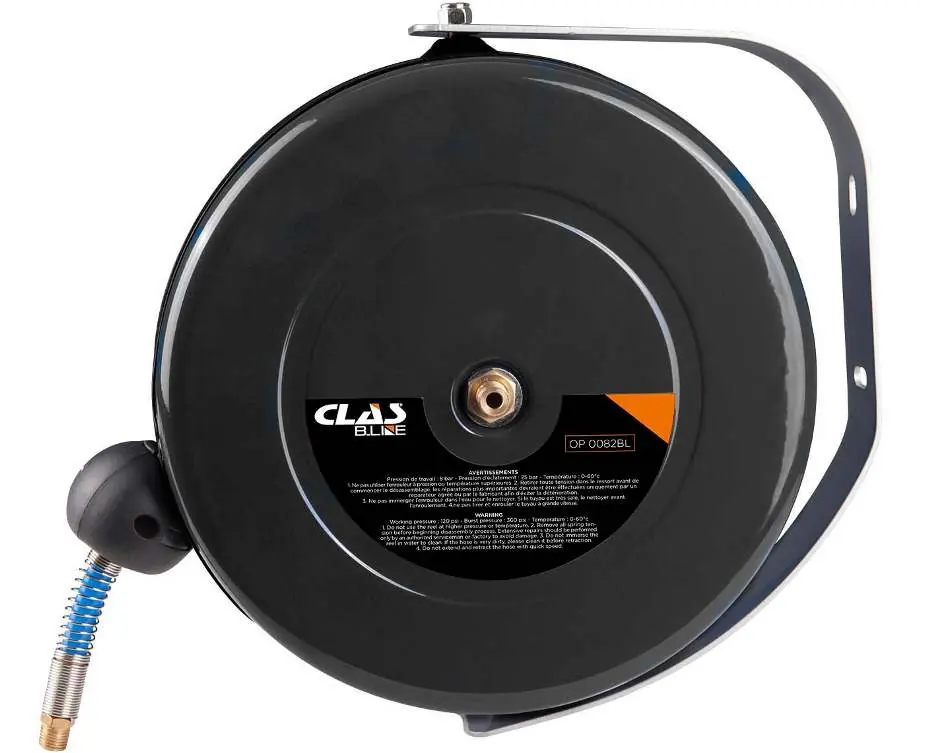

Bęben na wąż pneumatyczny CLAS OP 0082BL to urządzenie przeznaczone do automatycznego zwijania węża o długości 10 m. Urządzenie wyposażone jest w mechanizm zapadkowy, który umożliwia blokowanie węża na wybranej długości. Przed przystąpieniem do instalacji należy upewnić się, że miejsce montażu jest stabilne i zapewnia łatwy dostęp do źródła sprężonego powietrza.
Instalacja
- Urządzenie powinno być montowane w pobliżu źródła powietrza. W dużych warsztatach zaleca się montaż centralny.
- Wspornik montażowy należy przymocować do ściany lub słupa za pomocą śrub M8 z podkładkami sprężystymi.
- Zalecana wysokość montażu to około 1 m nad podłożem.
- Bęben można montować poziomo na ścianie lub pionowo pod sufitem/belką.
- Po zamontowaniu należy przykręcić złącze wlotowe do źródła powietrza.
Obsługa
Aby rozwinąć wąż, należy go wyciągnąć na żądaną długość. Mechanizm zapadkowy zablokuje wąż po usłyszeniu charakterystycznego dźwięku kliknięcia. Aby zwinąć wąż, należy go lekko pociągnąć, aż mechanizm się zwolni, a następnie pozwolić mu się powoli zwinąć. Zaleca się, aby podczas zwijania zawsze trzymać wąż i kontrolować jego ruch, aby uniknąć uszkodzeń.
Bezpieczeństwo i konserwacja
- Nie przekraczać maksymalnego ciśnienia roboczego 120 PSI.
- Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych, wysokimi temperaturami oraz substancjami chemicznymi (np. acetonem).
- Nie używać wąż do przesyłu wody pitnej.
- W przypadku dłuższego nieużywania, zaleca się przechowywanie bębna w miejscu osłoniętym.
- Sprężyna jest nasmarowana fabrycznie i nie wymaga dodatkowego smarowania.
- Wszelkie naprawy wymagające demontażu powinny być wykonywane przez autoryzowany serwis po zwolnieniu napięcia sprężyny.
Dane techniczne
- Materiał węża: PU
- Długość węża: 10 m
- Średnica wewnętrzna węża: 8x12 mm
- Ciśnienie robocze: 120 PSI
- Ciśnienie rozrywające: 360 PSI
- Zakres temperatur: 0-60 stopni Celsjusza
- Waga netto/brutto: 3.5 kg / 4.0 kg
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Wąż jest trudny do zwinięcia
Upewnij się, że wąż nie jest zanieczyszczony i że odcięto dopływ powietrza przed zwijaniem. Sprawdź, czy wąż nie został wystawiony na działanie skrajnych temperatur.
Mechanizm nie blokuje węża
Upewnij się, że wyciągasz wąż wystarczająco daleko, aby usłyszeć dźwięk zapadki przed zwolnieniem go w celu zablokowania.
Przed użyciem
- Sprawdź, czy ciśnienie w instalacji nie przekracza 120 PSI.
- Upewnij się, że wspornik montażowy jest solidnie przykręcony do ściany.
- Sprawdź stan węża pod kątem uszkodzeń mechanicznych.
- Upewnij się, że złącza są szczelne.
Parametry w praktyce
- Ciśnienie robocze 120 PSI
- Maksymalne bezpieczne ciśnienie pracy urządzenia.
- Ciśnienie rozrywające 360 PSI
- Wartość, przy której wąż może ulec trwałemu uszkodzeniu.
- Zakres temperatur 0-60 stopni Celsjusza
- Dopuszczalne warunki otoczenia dla zachowania elastyczności węża.
Ilustracje i schematy
- Schemat montażowy pokazuje sposób mocowania wspornika za pomocą dwóch śrub M8.

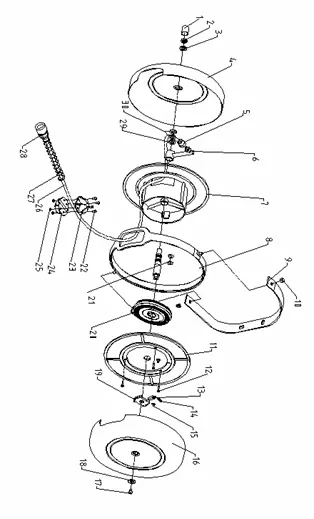

- Widok rozstrzelony (Exploded View) przedstawia numerację części zamiennych, takich jak sprężyna, koło zapadkowe i obudowa.
Zgodność modelu
- Wlot/wylot powietrza: 1/4 cala.
- Nie używać do wody pitnej.
