Półautomatyczna montażownica do opon CLAS DM 0600BL

Szybki przewodnik po obsłudze i konserwacji półautomatycznej montażownicy do opon CLAS DM 0600BL. Dowiedz się, jak bezpiecznie montować i demontować opony, przeprowadzić instalację oraz dbać o urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Półautomatyczna montażownica CLAS DM 0600BL jest przeznaczona do obsługi opon samochodów osobowych, dostawczych i motocyklowych. Urządzenie wymaga zasilania elektrycznego oraz sprężonego powietrza o ciśnieniu 8-10 bar. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest stabilnie ustawione, a operator posiada odpowiednie przeszkolenie i środki ochrony osobistej (okulary, rękawice).

Opis urządzenia

Urządzenie składa się z kolumny, ramienia montażowego, talerza obrotowego z zaciskami oraz układu pneumatycznego. Kluczowe elementy sterujące to pedały nożne odpowiadające za obrót talerza, rozszerzanie zacisków oraz obsługę zbijaka stopki.

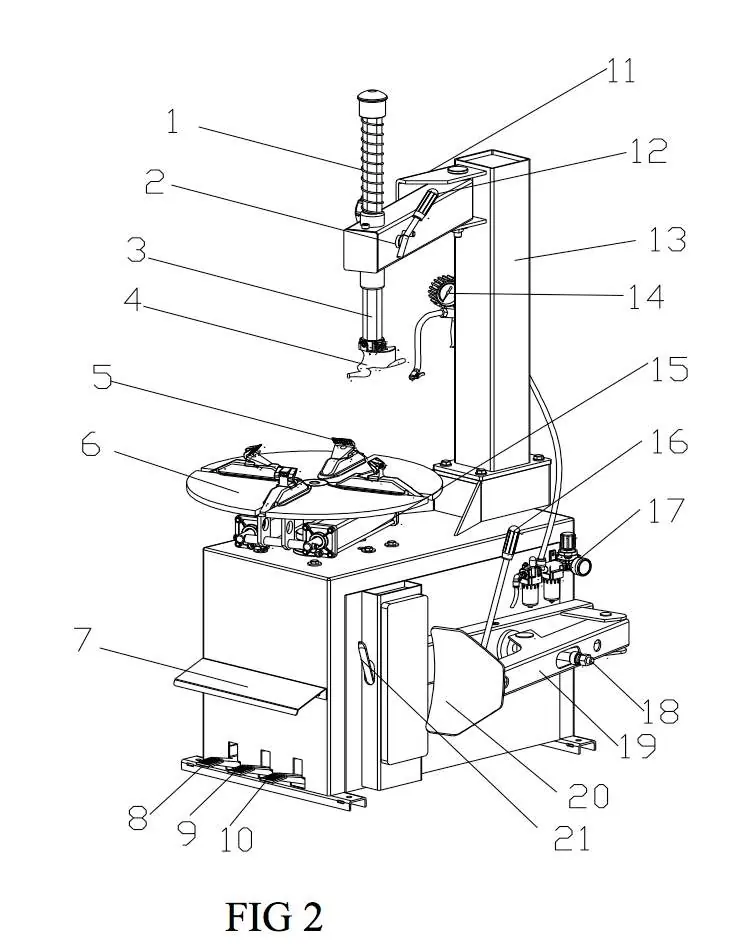

Budowa urządzenia (Fig 2)
Budowa urządzenia (Fig 2)

Instalacja i montaż

Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Po rozpakowaniu należy zamontować kolumnę na korpusie urządzenia, dbając o poprawne ustawienie etykiet bezpieczeństwa. Następnie należy podłączyć zasilanie pneumatyczne i elektryczne. W przypadku silników trójfazowych, po podłączeniu należy sprawdzić kierunek obrotu talerza – jeśli obraca się w lewo, należy zamienić miejscami dwa przewody we wtyczce.

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3

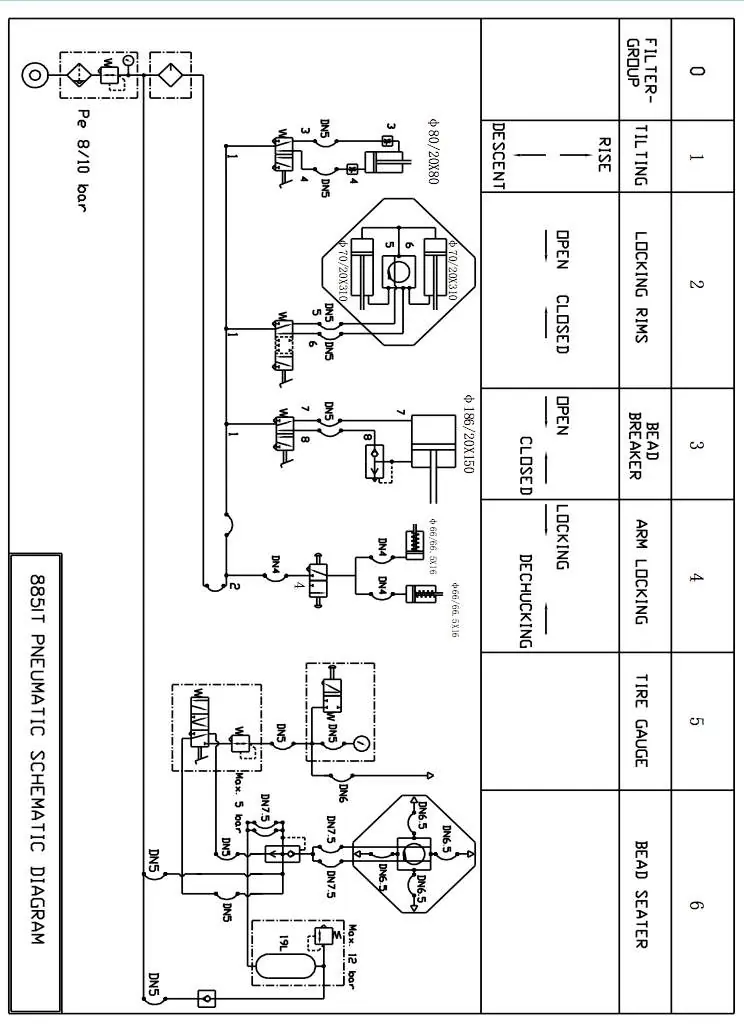

Dodatkowe zdjęcie montażowe ze strony 25
Dodatkowe zdjęcie montażowe ze strony 25

Obsługa

Ustawienie głowicy montażowej (Fig 11)
Ustawienie głowicy montażowej (Fig 11)

Demontaż opon

  1. Całkowicie spuść powietrze z opony i usuń ciężarki z obręczy.
  2. Umieść oponę między zbijakiem a gumową podkładką, a następnie użyj pedału zbijaka, aby oddzielić stopkę od obręczy.
  3. Po zamocowaniu obręczy na talerzu, ustaw ramię montażowe w pozycji roboczej (głowica powinna znajdować się 4-5 mm od obręczy) i zablokuj je.
  4. Użyj łyżki montażowej, aby podważyć stopkę opony na głowicę montażową i obracaj talerzem, aż opona zostanie zdjęta.

Montaż opon

  1. Upewnij się, że rozmiar opony i obręczy jest zgodny.
  2. Nasmaruj stopki opony i krawędzie obręczy.
  3. Umieść głowicę montażową na krawędzi obręczy.
  4. Wprowadź jedną stronę opony na głowicę, a następnie obracaj talerzem, aby wsunąć oponę w rowek obręczy.
  5. Powtórz proces dla górnej stopki.

Konserwacja

Regularna konserwacja jest niezbędna dla zachowania sprawności urządzenia:

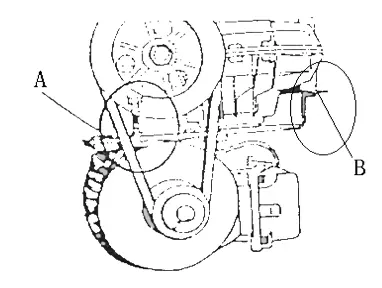

Regulacja paska napędowego (Fig 21)
Regulacja paska napędowego (Fig 21)
  • Cotygodniowo: Czyść i smaruj talerz oraz zaciski olejem napędowym. Smaruj wszystkie ruchome części.
  • Okresowo: Sprawdzaj poziom oleju w smarownicy pneumatycznej (używaj oleju #20). Jeśli olej nie kapie (5-6 naciśnięć pedału), wyreguluj śrubę.
  • Okresowo: Sprawdzaj dokręcenie wszystkich śrub i połączeń oraz naciąg paska napędowego.
  • Przed każdą czynnością serwisową odłącz zasilanie elektryczne i pneumatyczne oraz spuść ciśnienie z układu.

Bezpieczeństwo

Nigdy nie umieszczaj rąk ani nóg między ruchomymi elementami (zaciski, zbijak, opona) podczas pracy. Nie pracuj w luźnej odzieży, z rozpuszczonymi włosami lub biżuterią. Używaj okularów ochronnych podczas pompowania opon.
